Volkswagen ID.3: Abschlussblech hinten ersetzen. Montageübersicht - Kofferraumboden mitte. Montageübersicht - Kofferaumboden hinten
Abschlussblech hinten ersetzen Beim
Schweißen, Löten und Trennen mit Funken erzeugenden Werkzeugen in
geschäumten Bereichen können gesundheitsschädigende Gase entstehen. – Nicht näher als 15 mm an Schaumformteilen schweißen, löten oder trennen – Arbeiten mit Absaugung vornehmen Beschädigungsgefahr von darunterliegenden Verstärkungen durch zu tief gehende Trennschnitte. – Trennschnitte nur mit Karosseriesäge ausführen. – Ein Nachschweißen der Verstärkungen ist aus Sicherheitsgründen nicht zulässig. Verringerung der Festigkeit durch zu weit aussenliegende Schweißpunkte – Die RP-Schweißpunkte müssen so weit wie möglich von der Außenkante des Schweißflansches entfernt gesetzt werden. Beeinträchtigung der Haftung des Klebstoffs durch zu frühes auftragen möglich – Neuteil muss innerhalb von 90 Minuten eingeschweißt werden. Sicherheitshinweise beachten → Rep.-Gr.00; Sicherheitshinweise. Es dürfen nur von der Volkswagen AG freigegebene Werkzeuge und Betriebseinrichtungen verwendet werden → Rep.-Gr.00; Werkzeuge. Abschlussblech hinten ersetzen
WARNUNG
HINWEIS HINWEIS HINWEIS
Ausbauen
Abschlussquerträger ausgebaut → Rep.-Gr.53; Abschlussquerträger ersetzen.

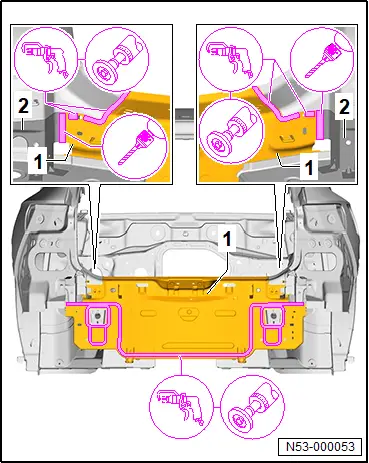

– Originalverbund lösen.
– Abstützung Dichtkanal -2- vom Abschlussblech hinten -1- lösen.
– Abschlussblech hinten -1- abnehmen.
– Reststücke entfernen.
– Klebstoffreste vollständig entfernen.

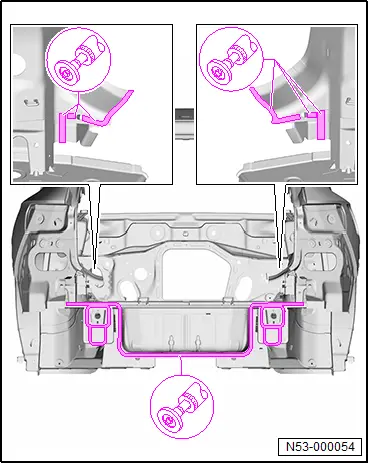

– Klebeflächen und Schweißflächen metallisch blank schleifen und reinigen.
_059.webp)
Einbauen
♦ 2K-Karosserieklebstoff Zuordung siehe → Elektronischer Teilekatalog (ETKA)
Bedingung
● Neuteile müssen auf Rädern oder Richtwinkel-Stecksatz stehendem Fahrzeug eingepasst und fixiert werden.

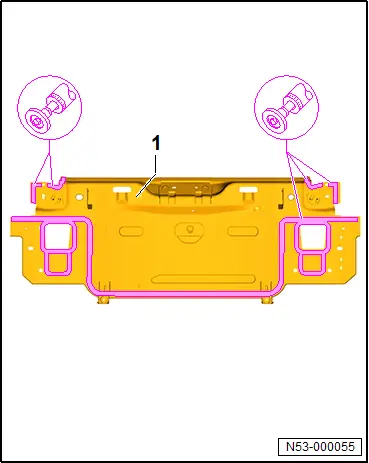

– Schweißflächen und Klebeflächen am Neuteil -1- metallisch blank schleifen und reinigen.
_122.webp)

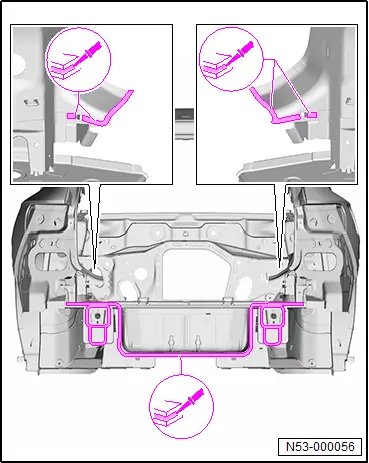

– 2K-Karosserieklebstoff vollflächig auftragen.
_186.webp)
– Neuteil -1- einpassen und fixieren.
– Passung mit Anbauteilen prüfen.
– Gelösten Bereich Abstützung am Dichtkanal -2- wieder zurückrichten.

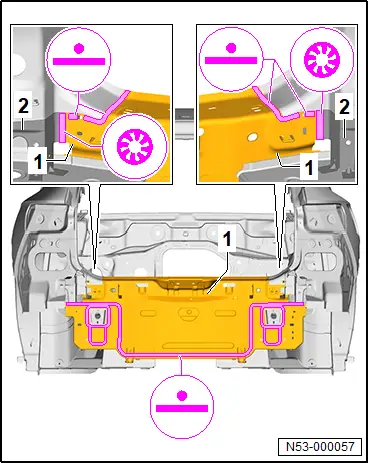

– Neuteil -1- einschweißen, RP-Punktnaht und SG-Lochnacht.
– Abschlussquerträger einbauen → Rep.-Gr.53; Abschlussquerträger ersetzen.
_131.webp)

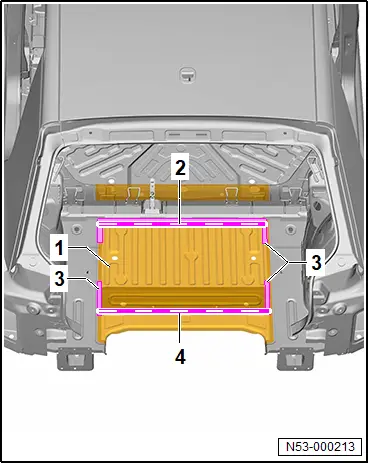

Montageübersicht - Kofferraumboden mitte
Montageübersicht - Kofferraumboden mitte
1 - Kofferaumboden Mitte
❏ → Rep.-Gr.53; Kofferraumboden mitte ersetzen
2 - Trennschnitt
3 - geklebter Bereich
4 - Trennschnitt

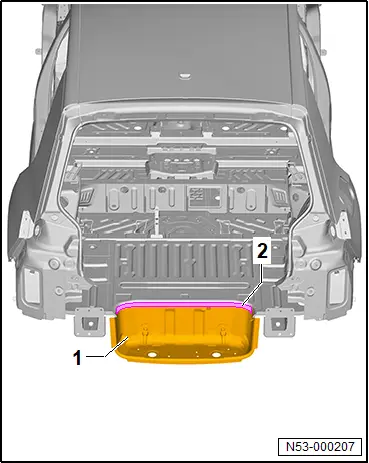

Montageübersicht - Kofferaumboden hinten
Montageübersicht - Kofferaumboden hinten
1 - Kofferaumboden hinten
❏ → Rep.-Gr.53; Kofferraumboden hinten ersetzen
2 - geklebter Bereich
Volkswagen ID.3 (E11, E12) 2020-2025 Reparaturanleitung
