Volkswagen ID.3: Montageübersicht - Querträger Kofferaumboden. Kofferraumboden mitte ersetzen. Kofferraumboden hinten ersetzen

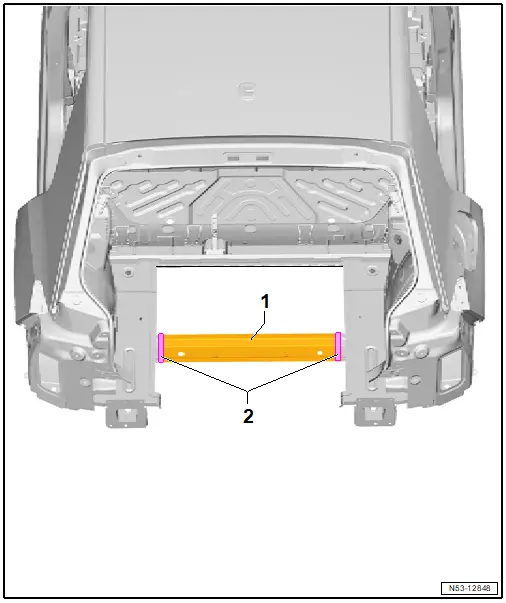

Montageübersicht - Querträger Kofferaumboden 1 - Querträger Kofferaumboden ❏ → Rep.-Gr.53; Querträger Kofferraumboden ersetzen 2 - geklebter Bereich
Kofferraumboden mitte ersetzen Beim
Schweißen, Löten und Trennen mit Funken erzeugenden Werkzeugen in
geschäumten Bereichen können gesundheitsschädigende Gase entstehen. – Nicht näher als 15 mm an Schaumformteilen schweißen, löten oder trennen – Arbeiten mit Absaugung vornehmen Beschädigungsgefahr von darunterliegenden Verstärkungen durch zu tief gehende Trennschnitte. – Trennschnitte nur mit Karosseriesäge ausführen. – Ein Nachschweißen der Verstärkungen ist aus Sicherheitsgründen nicht zulässig. Verringerung der Festigkeit durch zu weit aussenliegende Schweißpunkte – Die RP-Schweißpunkte müssen so weit wie möglich von der Außenkante des Schweißflansches entfernt gesetzt werden. Beeinträchtigung der Haftung des Klebstoffs durch zu frühes auftragen möglich – Neuteil muss innerhalb von 90 Minuten eingeschweißt werden. Sicherheitshinweise beachten → Rep.-Gr.00; Sicherheitshinweise. Es dürfen nur von der Volkswagen AG freigegebene Werkzeuge und Betriebseinrichtungen verwendet werden → Rep.-Gr.00; Werkzeuge. Montageübersicht - Querträger Kofferaumboden
Kofferraumboden mitte ersetzen
WARNUNG
HINWEIS HINWEIS HINWEIS
Ausbauen
Kofferaumboden hinten ausgebaut → Rep.-Gr.53; Kofferraumboden hinten ersetzen.

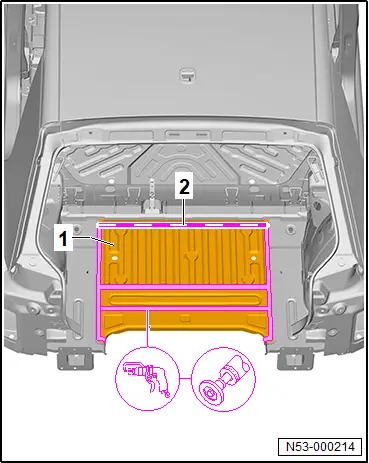

– Trennschnitt -2- gerade ausführen
– Originalverbund lösen.
– Kofferaumboden Mitte -1- abnehmen.
– Reststücke entfernen.

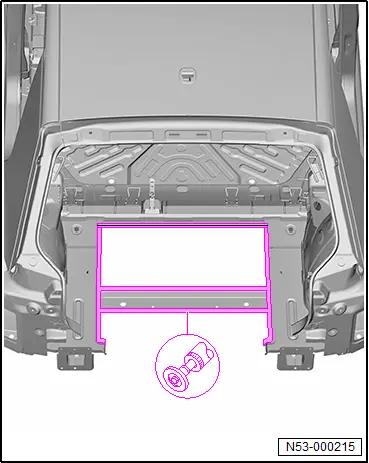

– Klebstoffreste vollständig entfernen.
– Klebeflächen und Schweißflächen metallisch blank schleifen und reinigen.
_035.webp)
Einbauen
♦ 2K-Karosserieklebstoff Zuordung siehe → Elektronischer Teilekatalog (ETKA)
Bedingung
● Neuteile müssen auf Rädern oder Richtwinkel-Stecksatz stehendem Fahrzeug eingepasst und fixiert werden.

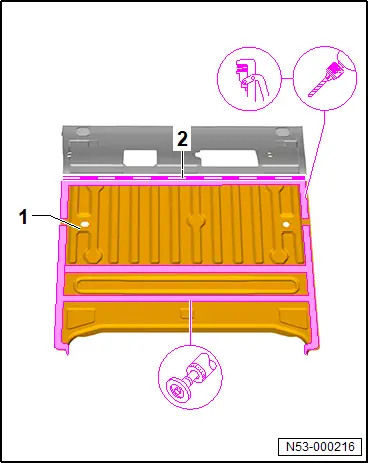

– Trennschnitt -2- auf Neuteil -1- übertragen und gerade ausführen.
– Löcher für SG-Lochnaht in Neuteil -1- bohren wahlweise stanzen, Ø 8 mm.
– Schweißflächen und Klebeflächen am Neuteil -1- metallisch blank schleifen und reinigen.
_228.webp)

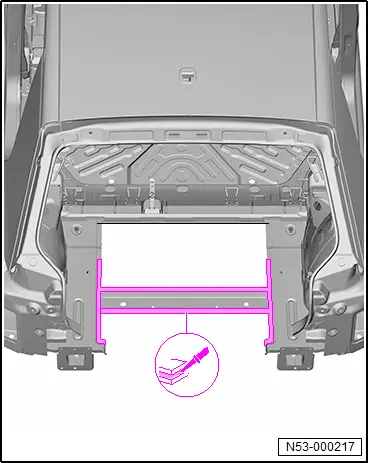

– 2K-Karosserieklebstoff vollflächig auftragen.
_106.webp)

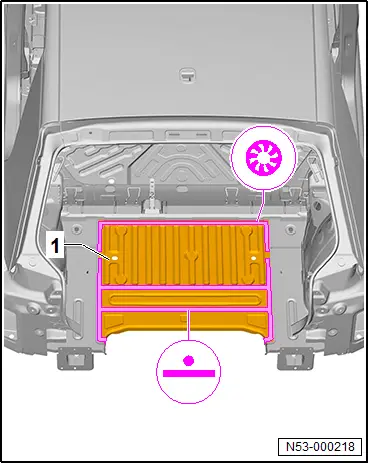

– Neuteil -1- einpassen und fixieren.
– Neuteil -1- einschweißen, SG-Lochnaht und RP-Punktnaht.
– Kofferaumboden hinten einbauen → Rep.-Gr.53; Kofferraumboden hinten ersetzen.
_057.webp)
Kofferraumboden hinten ersetzen
Kofferraumboden hinten ersetzen
Sicherheitshinweise beachten → Rep.-Gr.00; Sicherheitshinweise. Es dürfen nur von der Volkswagen AG freigegebene Werkzeuge und Betriebseinrichtungen verwendet werden → Rep.-Gr.00; Werkzeuge. |
|
WARNUNG
HINWEISAusbauen
Abschlussblech hinten ausgebaut → Rep.-Gr.53; Abschlussblech hinten ersetzen.

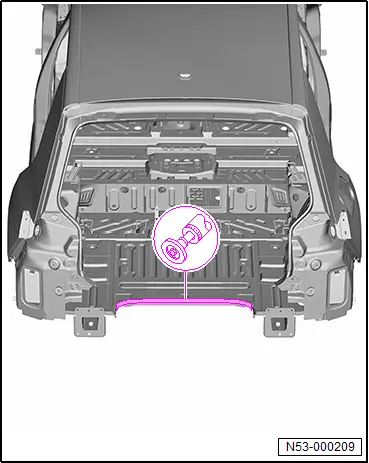

– Originalverbund lösen.

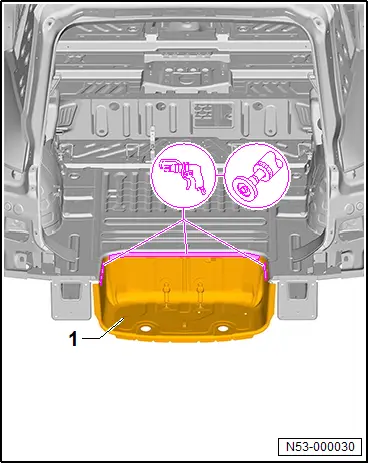

– Bodenblech hinten -1- abnehmen.
– Reststücke entfernen.
– Klebstoffreste vollständig entfernen.
– Klebeflächen und Schweißflächen metallisch blank schleifen und reinigen.
_024.webp)
Einbauen
♦ 2K-Karosserieklebstoff Zuordung siehe → Elektronischer Teilekatalog (ETKA)
Bedingung
● Neuteile müssen auf Rädern oder Richtwinkel-Stecksatz stehendem Fahrzeug eingepasst und fixiert werden.

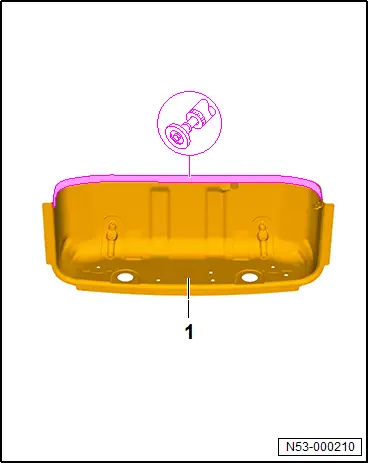

– Schweißflächen und Klebeflächen am Neuteil -1- metallisch blank schleifen und reinigen.
_072.webp)

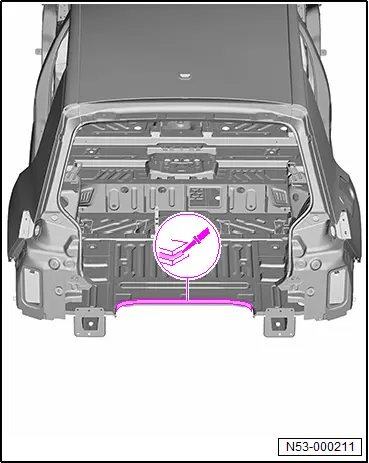

– 2K-Karosserieklebstoff vollflächig auftragen.
_127.webp)

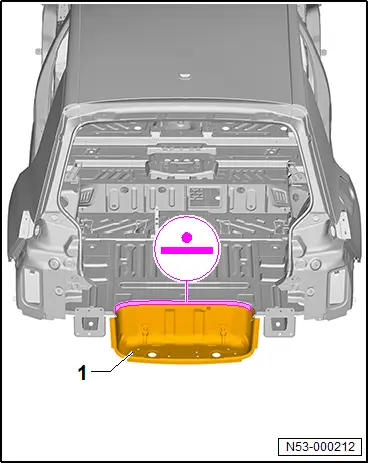

– Neuteil -1- einpassen und fixieren.
– Neuteil -1- einschweißen, RP-Punktnaht.
– Abschlussblech hinten einbauen → Rep.-Gr.53; Abschlussblech hinten ersetzen.
_095.webp)
