Volkswagen ID.3: Abschnittsreparatur elektrische Leitung. Montage von Einzelleitungsabdichtungen. Reparatur von Sicherheitsrelevanten Leitungen

Abschnittsreparatur elektrische Leitung

Abschnittsreparatur elektrische Leitung

Ausbauen

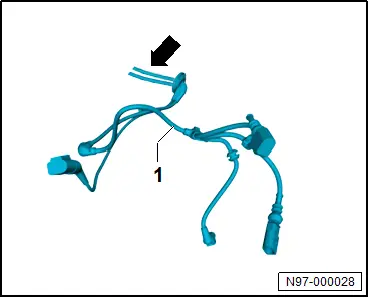

– Beschädigte Leitung an der vorgesehenen Stelle -Pfeil- , der alten Leitung -1- , durchtrennen.

– Neue Leitung -1- an der vorgesehenen Stelle -Pfeil- verbinden.

Montage von Einzelleitungsabdichtungen

Montage von Einzelleitungsabdichtungen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Leitungsstrang-Reparaturset - VAS 1978B -

– Montage von Einzelleitungsabdichtungen ist in der → Bedienungsanleitung Leitungsstrang-Reparaturset VAS 1978B beschrieben.

Reparatur von Sicherheitsrelevanten Leitungen

Reparatur von Sicherheitsrelevanten Leitungen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Leitungsstrang-Reparaturset - VAS 1978 -

Tipp

Die ISO-Norm 26262 ist eine ISO-Norm für sicherheitsrelevante elektrische/elektronische Systeme in Kraftfahrzeugen. Die Umsetzung der Norm soll die funktionale Sicherheit eines Systems mit elektrischen/elektronischen Komponenten im Kraftfahrzeug gewährleisten.

Sicherheitsrelevante Leitungen, die repariert werden dürfen

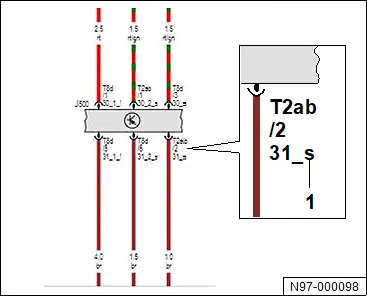

Sicherheitsrelevante Leitungen, die repariert werden dürfen, sind im Stromlaufplan am Ende des Potenzialnamens mit einem „_s“ -1- gekennzeichnet. Aufgrund erhöhter Sicherheitsanforderungen ist die Reparatur von einer 2. Person „4 Augen Prinzip“ zu prüfen.

– Sicherheitsrelevante Leitungen im → Identifizieren.

– Reparatur mit allen freigegebenen Leitungsstrang-Reparaturset - VAS 1978 - durchführen.

– Reparatur von 2. Person prüfen lassen.

Sicherheitsrelevante Leitungen, die nicht repariert werden dürfen

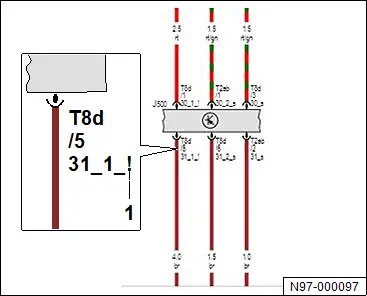

Sicherheitsrelevante Leitungen, die nicht repariert werden dürfen, sind im Stromlaufplan am Ende des Potenzialnamens mit einem „_!“ -1- gekennzeichnet. Aufgrund erhöhter Sicherheitsanforderungen ist keine Reparatur zulässig.

– Sicherheitsrelevante Leitungen im → Identifizieren.

– Leitungen komplett ersetzen und in ursprünglicher Einbaulage verlegen.

Bedingung

● Leitungen verlegen, dass sie nicht eingeklemmt oder angescheuert werden können.

● Leitungen ca. alle 20 cm am Leitungsstrang befestigen.
