Volkswagen ID.3: Absperrventil 1 für Kältemittel N696 aus- und einbauen. Absperrventil 2 für Kältemittel N640 aus- und einbauen. Absperrventil 3 für Kältemittel N641 aus- und einbauen
Absperrventil 1 für Kältemittel N696 aus- und einbauen Aus- und Einbau Absperrventil
1 für Kältemittel -N696- wird zusammen mit dem Expansionsventil 1 für
Kältemittel -N636- ausgebaut und kann nicht einzeln ersetzt werden →
Rep.-Gr.87; Expansionsventil 1 für Kältemittel N636 aus- und einbauen.

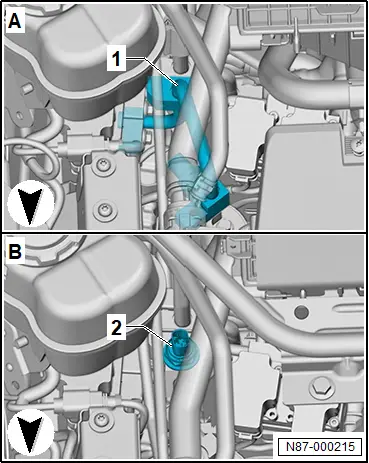

Absperrventil 2 für Kältemittel N640 aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ ESD-Arbeitsplatz -VAS 6613- ♦ Gegenhalter -T10630- Variantenauswahl Variante A - bis ca. 10.2023, erkennbar an liegenden Druckgeber in Kältemittelleitung -1- → Anker Variante B - ab ca. 11.2023, erkennbar stehenden Druckgeber -2- → Anker Variante A aus- und einbauen Ausbauen Absperrventil 2 für Kältemittel -N640- und Absperrventil 3 für Kältemittel -N641- können nicht einzeln ersetzt werden. – Ventileinheit Wärmepumpe ausbauen → Rep.-Gr.87; Ventileinheit Wärmepumpe aus- und einbauen. Beschädigungsgefahr von elektrischen Bauteilen. Elektrostatische Aufladung kann elektrische Bauteile beschädigen. – Arbeiten an elektrischen Bauteilen ausschließlich am ESD-Arbeitsplatz durchführen. – Ventileinheit Wärmepumpe auf ESD-Arbeitsplatz -VAS 6613- ablegen. Absperrventil 1 für Kältemittel N696 aus- und einbauen
Absperrventil 2 für Kältemittel N640 aus- und einbauen
HINWEIS
– Gegenhalter -T10630- -4- einsetzen.

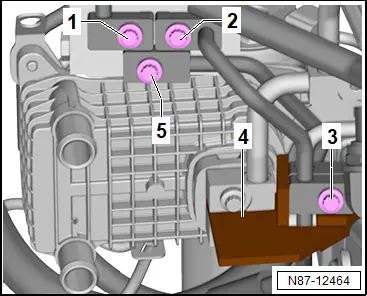

– Schrauben -1-, -2-, -3- und -5- herausdrehen.
– Kältemittelleitungen abziehen.
_057.webp)

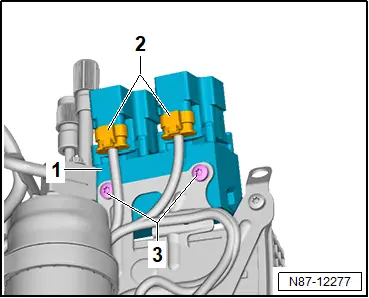

– Elektrische Steckverbindungen -2- wegen Verwechslungsgefahr kennzeichnen und trennen.
– Schrauben -3- herausdrehen.
– Absperrventil 2 für Kältemittel -N640- und Absperrventil 3 für Kältemittel -N641- -1- abnehmen.
_144.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
– Zum Festziehen der Schrauben -3- Gegenhalter -T10630- einsetzen.
Wurden die Absperrventile ersetzt:
– Funktion „Adressierung der Kältemittelventile“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Ventileinheit Wärmepumpe
Variante B aus- und einbauen
Ausbauen
Absperrventil 2 für Kältemittel -N640- und Absperrventil 3 für Kältemittel -N641- können nicht einzeln ersetzt werden.
– Ventileinheit Wärmepumpe ausbauen → Rep.-Gr.87; Ventileinheit Wärmepumpe aus- und einbauen.
– Ventileinheit Wärmepumpe auf ESD-Arbeitsplatz -VAS 6613- ablegen. |
|

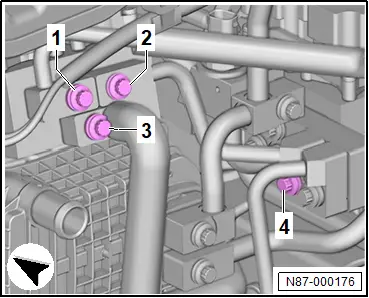

– Schrauben -1-, -2-, -3- und -4- herausdrehen.
– Kältemittelleitungen abnehmen.
_031.webp)
– Elektrische Steckverbindungen -2- wegen Verwechslungsgefahr kennzeichnen und trennen.
– Schrauben -3- herausdrehen.
– Absperrventil 2 für Kältemittel -N640- und Absperrventil 3 für Kältemittel -N641- -1- abnehmen.
Einbauen
– Dichtringe und Verliersicherungen ölfrei montieren.
Wurden die Absperrventile ersetzt:
– Funktion „Adressierung der Kältemittelventile“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Ventileinheit Wärmepumpe
Absperrventil 3 für Kältemittel N641 aus- und einbauen
Absperrventil 3 für Kältemittel N641 aus- und einbauen
Aus- und Einbau
Absperrventil 3 für Kältemittel -N641- wird zusammen mit dem Absperrventil 2 für Kältemittel -N640- ausgebaut und kann nicht einzeln ersetzt werden → Rep.-Gr.87; Absperrventil 2 für Kältemittel N640 aus- und einbauen.
Volkswagen ID.3 (E11, E12) 2020-2025 Reparaturanleitung
