Volkswagen ID.3: Expansionsventil 1 für Kältemittel N636 aus- und einbauen. Expansionsventil 2 für Kältemittel N637 aus- und einbauen. Expansionsventil 3 für Kältemittel N638 aus- und einbauen

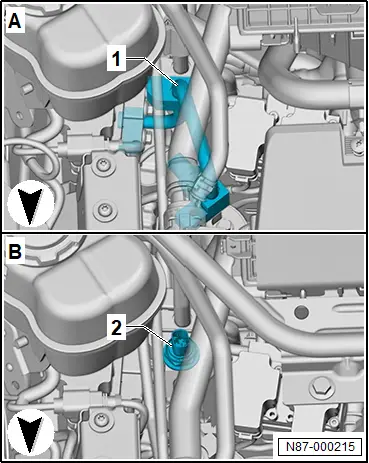

Expansionsventil 1 für Kältemittel N636 aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ ESD-Arbeitsplatz -VAS 6613- Variantenauswahl Variante A - bis ca. 10.2023, erkennbar an liegenden Druckgeber in Kältemittelleitung -1- → Anker Variante B - ab ca. 11.2023, erkennbar stehenden Druckgeber -2- → Anker Variante A aus- und einbauen Ausbauen Expansionsventil 1 für Kältemittel -N636- und Absperrventil 1 für Kältemittel -N696- können nicht einzeln ersetzt werden. – Ventileinheit Wärmepumpe ausbauen → Rep.-Gr.87; Ventileinheit Wärmepumpe aus- und einbauen. Beschädigungsgefahr von elektrischen Bauteilen. Elektrostatische Aufladung kann elektrische Bauteile beschädigen. – Arbeiten an elektrischen Bauteilen ausschließlich am ESD-Arbeitsplatz durchführen. – Ventileinheit Wärmepumpe auf ESD-Arbeitsplatz -VAS 6613- ablegen. Expansionsventil 1 für Kältemittel N636 aus- und einbauen
HINWEIS

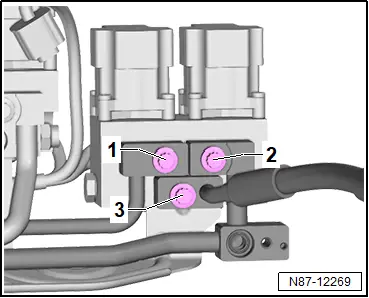

– Schrauben -1-, -2- und -3- herausdrehen.
_245.webp)

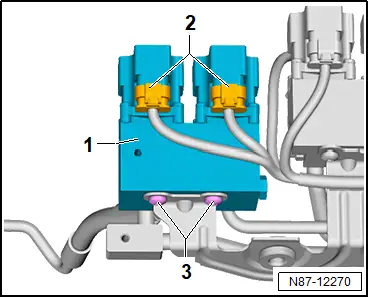

– Elektrische Steckverbindungen -2- wegen Verwechslungsgefahr kennzeichnen und trennen.
– Schrauben -3- herausdrehen.
– Expansionsventil 1 für Kältemittel -N636- und Absperrventil 1 für Kältemittel -N696- -1- abnehmen.
_154.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
Wird das Expansionsventil/Absperrventil ersetzt:
– Funktion „Adressierung der Kältemittelventile“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Ventileinheit Wärmepumpe
Variante B aus- und einbauen
Ausbauen
Expansionsventil 1 für Kältemittel -N636- und Absperrventil 1 für Kältemittel -N696- können nicht einzeln ersetzt werden.
– Ventileinheit Wärmepumpe ausbauen → Rep.-Gr.87; Ventileinheit Wärmepumpe aus- und einbauen.
– Ventileinheit Wärmepumpe auf ESD-Arbeitsplatz -VAS 6613- ablegen. |
|

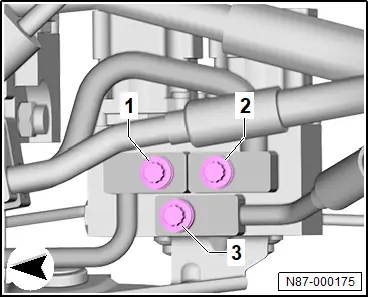

– Schrauben -1-, -2- und -3- herausdrehen.
_098.webp)
– Elektrische Steckverbindungen -2- wegen Verwechslungsgefahr kennzeichnen und trennen.
– Schrauben -3- herausdrehen.
– Expansionsventil 1 für Kältemittel -N636- und Absperrventil 1 für Kältemittel -N696- -1- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
Wird das Expansionsventil/Absperrventil ersetzt:
– Funktion „Adressierung der Kältemittelventile“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Ventileinheit Wärmepumpe
Expansionsventil 2 für Kältemittel N637 aus- und einbauen
Expansionsventil 2 für Kältemittel N637 aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ ESD-Arbeitsplatz -VAS 6613-
Ausbauen
Expansionsventil 2 für Kältemittel -N637- und Expansionsventil 3 für Kältemittel -N638- können nicht einzeln ersetzt werden.
– Ventileinheit Wärmepumpe ausbauen → Rep.-Gr.87; Ventileinheit Wärmepumpe aus- und einbauen.
– Ventileinheit Wärmepumpe auf ESD-Arbeitsplatz -VAS 6613- ablegen. |
|

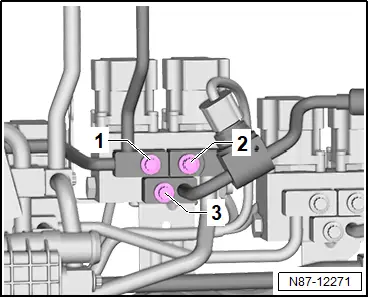

HINWEIS– Schrauben -1-, -2- und -3- herausdrehen.

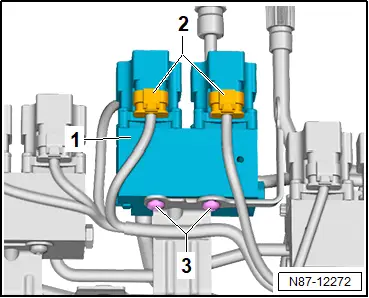

– Elektrische Steckverbindungen -2- wegen Verwechslungsgefahr kennzeichnen und trennen.
– Schrauben -3- herausdrehen.
– Expansionsventil 2 für Kältemittel -N637- und Expansionsventil 3 für Kältemittel -N638- -1- abnehmen.
_376.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
Wurden die Expansionsventile ersetzt:
– Funktion „Adressierung der Kältemittelventile“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
Fortsetzung
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Ventileinheit Wärmepumpe
Expansionsventil 3 für Kältemittel N638 aus- und einbauen
Expansionsventil 3 für Kältemittel N638 aus- und einbauen
Aus- und Einbau
Expansionsventil 3 für Kältemittel -N638- wird zusammen mit dem Expansionsventil 2 für Kältemittel -N637- ausgebaut und kann nicht einzeln ersetzt werden → Rep.-Gr.87; Expansionsventil 2 für Kältemittel N637 aus- und einbauen.
