Volkswagen ID.3: Absperrventil für Kältemittel zum Heiz- und Klimagerät N541 aus- und einbauen, Rechtslenker. Kältemittelleitung vom Kondensator zum Expansionsventil aus- und einbauen. Kältemittelleitung vom Klimakomp

Absperrventil für Kältemittel zum Heiz- und Klimagerät N541 aus- und einbauen, Rechtslenker

Absperrventil für Kältemittel zum Heiz- und Klimagerät N541 aus- und einbauen, Rechtslenker

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Verschlussstopfen-Set Motor -VAS 6122-

Ausbauen

Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.

– → Allgemeine Informationen - Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.

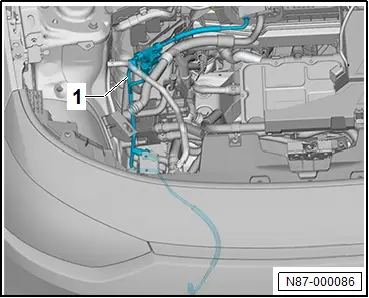

– Kältemittelleitung vom Kondensator zum Expansionsventil ausbauen → Rep.-Gr.87; Kältemittelleitung vom Kondensator zum Expansionsventil aus- und einbauen.

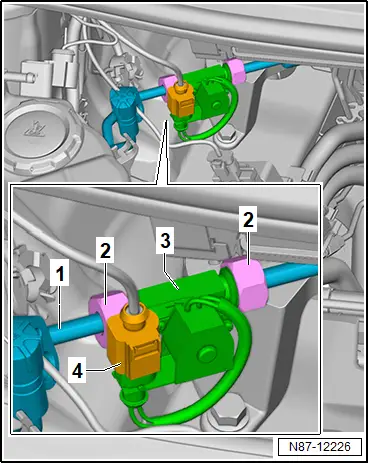

– Einbaulage zwischen Absperrventil für Kältemittel zum Heiz- und Klimagerät -N541- -3- und Kältemittelleitung -1- vor Lösen der Überwurfmuttern kennzeichnen.

– Überwurfmuttern -2- lösen, dabei am Absperrventil -3- gegenhalten.

– Absperrventil -3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

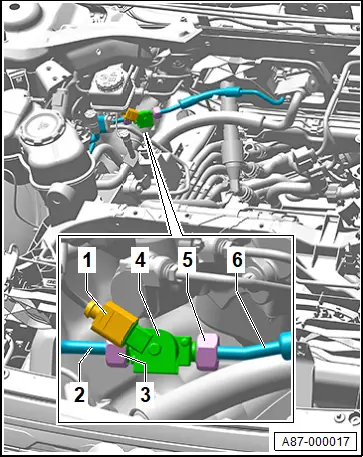

● Vor Einbau der Kältemittelleitung in das Fahrzeug muss das Absperrventil für Kältemittel zum Heiz- und Klimagerät -N541- -4- an Kältemittelleitung -2- befestigt werden.

– Kältemittelleitung -2- mit Überwurfmutter -3- von Hand bis zur Anlage auf das Absperrventil -4- aufschrauben, dabei Markierung der Einbaulage beachten.

– Überwurfmutter -3- festziehen, dabei Absperrventil -4- gegenhalten.

– Kältemittelleitung -2- mit Absperrventil -4- einbauen und auf spannungsfreien Verlauf achten → Rep.-Gr.87; Kältemittelleitung vom Kondensator zum Expansionsventil aus- und einbauen.

– Elektrische Steckverbindung -1- aufstecken.

– Kältemittelleitung -6- zwischen Absperrventil -4- und Expansionsventil einbauen, dabei folgende Reihenfolge beachten:

♦ Kältemittelleitung -6- am Expansionsventil befestigen → Rep.-Gr.87; Kältemittelleitung vom Expansionsventil ab- und anbauen.

♦ Überwurfmutter -5- festziehen, dabei Absperrventil -4- gegenhalten.

♦ Beim Festziehen der Überwurfmutter -5- darauf achten, dass sich Kältemittelleitungen -2- und -6- nicht verspannen.

– → Allgemeine Informationen - Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen

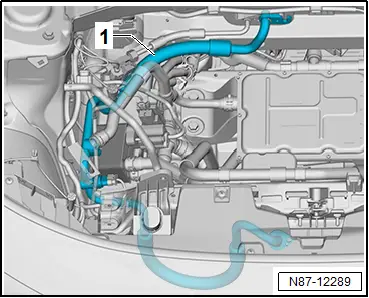

Kältemittelleitung vom Kondensator zum Expansionsventil aus- und einbauen

Kältemittelleitung vom Kondensator zum Expansionsventil aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Verschlussstopfen-Set Motor -VAS 6122-

Ausbauen

Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.

– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.

– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.

– Unterbodenverkleidung vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66; Unterbodenverkleidung; Unterbodenverkleidung vorn aus- und einbauen.

– Kühlmittelausgleichsbehälter lösen und zur Seite legen → Rep.-Gr.19; Kühlsystem/Kühlmittel; Kühlmittelausgleichsbehälter aus- und einbauen.

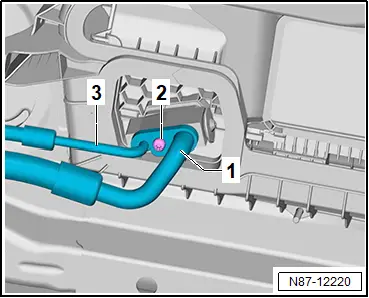

– Schraube -2- herausdrehen.

– Kältemittelleitung -1- abziehen.

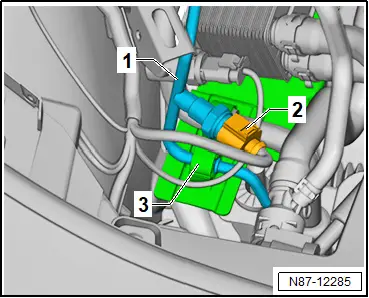

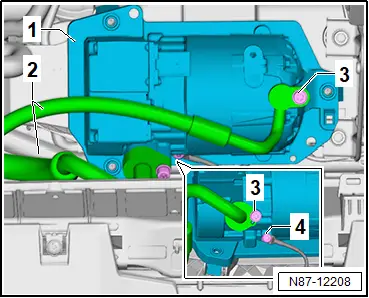

– Elektrische Steckverbindung -2- trennen.

– Kältemittelleitung -1- aus Halter -3- aushaken.

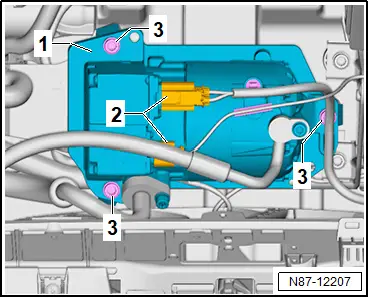

– Elektrische Steckverbindung -3- trennen.

– Schrauben -2- herausdrehen.

– Kältemittelleitung -1- abziehen.

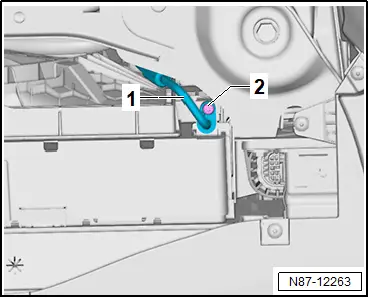

– Schraube -2- herausdrehen.

– Kältemittelleitungen -3- vom Expansionsventil abziehen.

– Kältemittelleitungen -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen

♦ → Rep.-Gr.87; Montageübersicht - Kondensator

Kältemittelleitung vom Klimakompressor VX81 zum Expansionsventil aus- und einbauen

Kältemittelleitung vom Klimakompressor VX81 zum Expansionsventil aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Verschlussstopfen-Set Motor -VAS 6122-

Ausbauen

Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.

– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren

– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.

– Kühlmittelausgleichsbehälter lösen und etwas zur Seite legen → Rep.-Gr.19; Kühlsystem/Kühlmittel; Kühlmittelausgleichsbehälter aus- und einbauen.

– Klimakompressor -VX81- mit Halter etwas nach hinten verschieben.

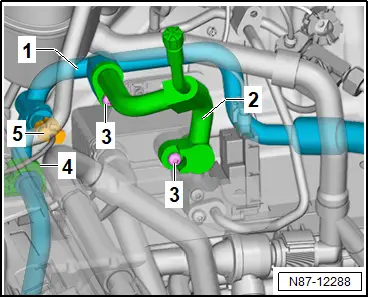

– Schrauben -3- der Kältemittelleitung vom Klimakompressor -VX81- zum Expansionsventil herausdrehen.

– Schrauben -3- herausdrehen.

– Kältemittelleitung -2- abziehen.

– Elektrische Steckverbindung -5- trennen.

– Kältemittelleitung -1- aus Halter -4- aushaken.

– Schraube -2- herausdrehen.

– Kältemittelleitungen -1- vom Expansionsventil abziehen.

– Kältemittelleitung -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Kältemittelkreislauf befüllen → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen

♦ → Rep.-Gr.87; Montageübersicht - Klimakompressor

♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts
