Volkswagen ID.3: Kältemittelleitung vom Kondensator zum Klimakompressor VX81 aus- und einbauen. Kältemittelleitung vom Wärmetauscher für Hochvoltbatterie zur Hochdruckleitung aus- und einbauen. Kältemittelleitung vom
Kältemittelleitung vom Kondensator zum Klimakompressor VX81 aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Verschlussstopfen-Set Motor -VAS 6122- Ausbauen Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen. –
Kältemittelkreislauf entleeren → Allgemeine Informationen, Klimaanlagen
mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der
Klima-Service-Station; Kältemittelkreislauf entleeren. – Schlossträger ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50; Schlossträger; Schlossträger aus- und einbauen. –
Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87;
Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen. Erfrierungsgefahr durch unter Druck ausströmendes Kältemittel. Erfrierungen der Haut und anderer Körperteile möglich. – Schutzhandschuhe tragen. – Schutzbrille tragen. – Kältemittel absaugen bzw. ablassen und sofort Kältemittelkreislauf öffnen. –
Wenn das Absaugen bzw. Ablassen mehr als 10 Minuten zurückliegt und der
Kältemittelkreislauf nicht geöffnet wurde, Kältemittel erneut absaugen
bzw. ablassen. Durch Nachverdampfung ist im Kältemittelkreislauf Druck

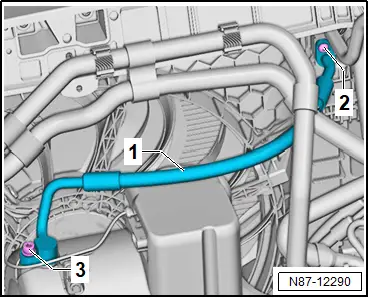

entstanden. Kältemittelleitung vom Kondensator zum Klimakompressor VX81 aus- und einbauen
VORSICHT
– Schrauben -2- und -3- herausdrehen.
– Kältemittelleitung -1- abziehen und herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kondensator
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen

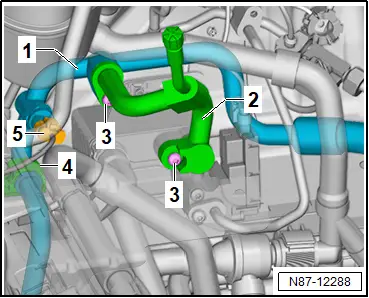

Kältemittelleitung vom Wärmetauscher für Hochvoltbatterie zur Hochdruckleitung aus- und einbauen
Kältemittelleitung vom Wärmetauscher für Hochvoltbatterie zur Hochdruckleitung aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Verschlussstopfen-Set Motor -VAS 6122-
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.
|
|
VORSICHT– Schrauben -2- herausdrehen.
– Kältemittelleitung -1- abziehen und herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Kältemittelleitungen auf richtigen Sitz prüfen und festschrauben.
– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
Kältemittelleitung vom Wärmetauscher für Hochvoltbatterie zur Niederdruckleitung aus- und einbauen
Kältemittelleitung vom Wärmetauscher für Hochvoltbatterie zur Niederdruckleitung aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Verschlussstopfen-Set Motor -VAS 6122-
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.
|
|
VORSICHT– Schrauben -3- herausdrehen.
– Kältemittelleitung -2- abziehen und herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Kältemittelleitungen auf richtigen Sitz prüfen und festschrauben.
– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
