Alkohol-Interlock - Inbetriebnahme

Alkohol-Interlock - Inbetriebnahme

Alkohol-Interlock-Gerät anschließen

– Steuergerät und Handteil nach Vorgaben des Geräteherstellers einbauen und anschließen.

– Batterie anklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .

– Sicherung 10 A im Sicherungshalter C - SC - stecken.

Software Update durchführen

Bedingung

● Es muss die aktuellste ID-Software (Zieldatencontainer) installiert sein.

– Fahrzeugdiagnosetester anschließen.

– "Betriebsart Diagnose" auswählen.

– "SVM - Software Anpassen" auswählen.

– Maßnahmen Code „NRLCHO“ durchführen.

Alkohol-Interlock in Betrieb nehmen

– Funktionstest nach Vorgabe des Geräteherstellers durchführen.

Alkohol-Interlock - Rückbau

Alkohol-Interlock - Rückbau

Vorgaben des Geräteherstellers beachten.

Ausbauen

– Fahrzeugdiagnosetester anschließen.

– "Betriebsart Diagnose" auswählen.

– "SVM - Software Anpassen" auswählen.

– Maßnahmen Code „ARLCHO“ durchführen.

– Zündung ausschalten.

– Sicherung 10 A im Sicherungshalter C - SC - auf entfernen.

– Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ablagen/Abdeckungen; Handschuhfach aus- und einbauen .

– Steuergerät und Handgerät aus Handschuhfach ausbauen.

– Leitungssatz aus Handschuhfach ziehen, an Stirnwand fixieren und isolieren.

– Tülle entfernen, Bohrungen im Handschuhfach mit passenden Stopfen verschließen.

– Handschuhfach einbauen.

Montageübersicht - Schaltermodul Lenksäule

Montageübersicht - Schaltermodul Lenksäule

Variante A, Steuergerät für Lenksäulenelektronik - J527 - mit Grundträger für Steuergerät mit Anzeigeeinheit für Fahrerinformationssystem - J1254 - → Anker

Variante B, Steuergerät für Lenksäulenelektronik - J527 - ohne Grundträger für Steuergerät mit Anzeigeeinheit für Fahrerinformationssystem - J1254 - → Anker

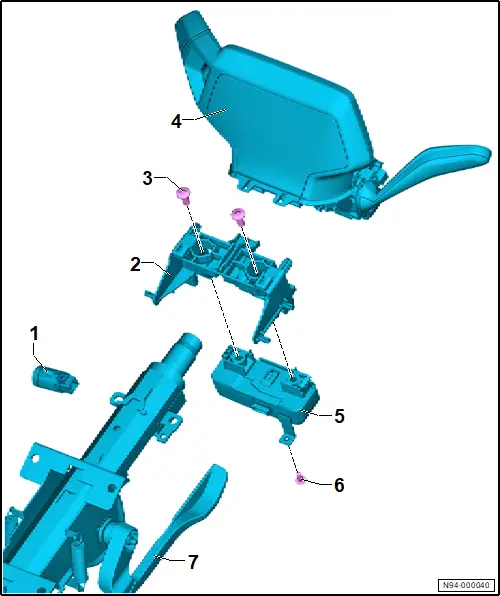

Variante A

1 - Taster für Startanlage - E378 -

❏ → Rep.-Gr. 96 ; Taster für Startanlage E378 aus- und einbauen

2 - Grundträger

3 - Abreißschraube

❏ 2 Stück

4 - Steuergerät für Lenksäulenelektronik - J527 -

❏ mit Schalter für Scheibenwischer - E - mit Scheibenwischerschalter für Intervallbetrieb - E22 - mit Blinklichtschalter - E2 - mit Schalter für Handabblendung und Lichthupe - E4 - mit Taster für elektromechanische Feststellbremse - E538 -

❏ mit Wickelfeder für Airbag und Rückstellring mit Schleifring - F138 - mit Schalter für Summer bei Wählhebelsperre - F139 -

❏ mit Wählhebel-Positionsanzeige - Y6 -

❏ ausstattungs-/baustandsabhängig mit Schalter für GRA - E45 - mit SET-Taster für GRA - E227 - mit Abruftaste für Multifunktionsanzeige - E86 -

❏ mit Schrauben an Grundträger

❏ siehe Variante B, Position 3

❏ → Rep.-Gr. 94 ; Steuergerät für Lenksäulenelektronik J527 aus- und einbauen

5 - Steuergerät für elektronische Lenksäulenverriegelung - J764 -

❏ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 48 ; Lenksäule; Steuergerät für elektronische LenksäulenverriegelungJ764 aus- und einbauen

6 - Schraube

❏ 2,5 Nm

7 - Lenksäule

❏ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 48 ; Lenksäule; Lenksäule aus- und einbauen

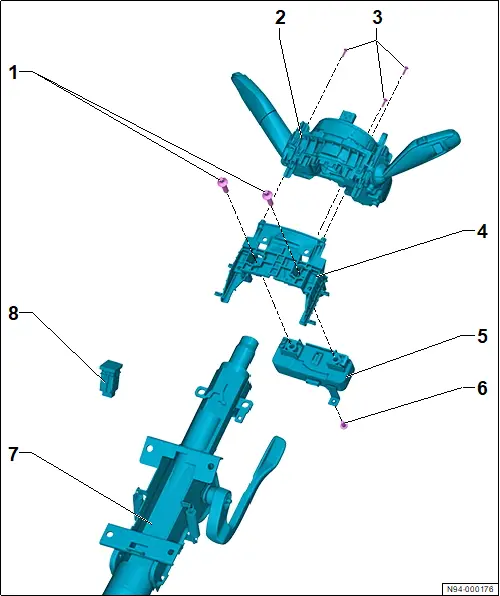

Variante B

1 - Abreißschraube

❏ 2 Stück

2 - Steuergerät für Lenksäulenelektronik - J527 -

❏ mit Schalter für Scheibenwischer - E - mit Scheibenwischerschalter für Intervallbetrieb - E22 - mit Blinklichtschalter - E2 - mit Schalter für Handabblendung und Lichthupe - E4 - mit Taster für elektromechanische Feststellbremse - E538 - mit Schalter für GRA - E45 - mit SET-Taster für GRA - E227 - mit Abruftaste für Multifunktionsanzeige - E86 -

❏ mit Wickelfeder für Airbag und Rückstellring mit Schleifring - F138 - mit Schalter für Summer bei Wählhebelsperre - F139 -

❏ mit Wählhebel-Positionsanzeige - Y6 -

❏ → Rep.-Gr. 94 ; Steuergerät für Lenksäulenelektronik J527 aus- und einbauen

3 - Schraube

❏ 3 Stück

❏ 1,15 Nm

4 - Grundträger

5 - Steuergerät für elektronische Lenksäulenverriegelung - J764 -

❏ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 48 ; Lenksäule; Steuergerät für elektronische LenksäulenverriegelungJ764 aus- und einbauen

6 - Schraube

❏ 2,5 Nm

7 - Lenksäule

❏ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 48 ; Lenksäule; Lenksäule aus- und einbauen

8 - Taster für Startanlage - E378 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 96 ; Taster für Startanlage E378 aus- und einbauen
