Volkswagen ID.3: Bodenbelag aus- und einbauen. Fußstütze aus- und einbauen. Montageübersicht - Formhimmel, Fahrzeuge mit Schiebedach

Bodenbelag aus- und einbauen

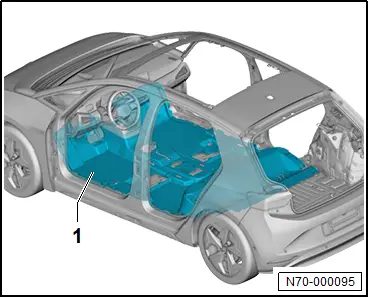

Bodenbelag aus- und einbauen

Ausbauen

Fahrzeuge mit Variante Ladeboden:

– Ladeboden herausnehmen.

Fortsetzung für alle Fahrzeuge

– Vordersitze ausbauen → Rep.-Gr. 72 ; Vordersitz aus- und einbauen .

– Einstiegsleisten hinten ausbauen → Rep.-Gr. 70 ; Einstiegsleiste hinten aus- und einbauen .

– A-Säulen-Verkleidungen unten ausbauen → Rep.-Gr. 70 ; A-Säulen-Verkleidung unten aus- und einbauen .

– Abdeckung Tunnelstütze ausbauen → Rep.-Gr. 70 ; Abdeckung Tunnelstütze aus- und einbauen .

– Fußmatten herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Sicherstellen, dass der Kondenswasserablauf nicht zusammengedrückt wird.

Fußstütze aus- und einbauen

Fußstütze aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die Fahrerseite eines Linkslenkers beschrieben.

Ausbauen

– Bodenbelag im Bereich Fußstütze lösen → Rep.-Gr. 70 ; Bodenbelag aus- und einbauen .

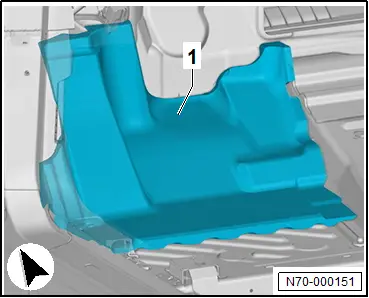

– Fußstütze -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Sicherstellen, dass der Kondenswasserablauf richtig positioniert ist.

Montageübersicht - Formhimmel, Fahrzeuge mit Schiebedach

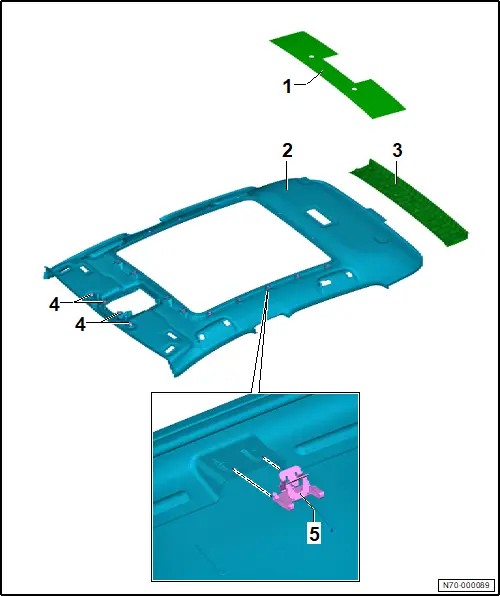

Montageübersicht - Formhimmel, Fahrzeuge mit Schiebedach

1 - Dachversteifung

❏ → Rep.-Gr. 70 ; Dachversteifung an der Karosserie anbauen

2 - Formhimmel

❏ → Rep.-Gr. 70 ; Formhimmel aus- und einbauen

3 - Dachabschlussleiste

❏ → Rep.-Gr. 70 ; Dachabschlussleiste aus- und einbauen

4 - Klammer

❏ 4 Stück

5 - Klammer

❏ 20 Stück
