Volkswagen ID.3: Bedienungseinheit für Sitzverstellung E470/E471 aus- und einbauen. Halter für Sitzverkleidung aus- und einbauen. Sitzverkleidung Innenseite aus- und einbauen

Bedienungseinheit für Sitzverstellung E470/E471 aus- und einbauen

Bedienungseinheit für Sitzverstellung E470/E471 aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Entriegelungs-Werkzeug - T10236 -

Ausbauen

Bedienungseinheit für Fahrersitzverstellung - E470 - und Bedienungseinheit für Beifahrersitzverstellung - E471 - werden nachfolgend Bedienungseinheit für Sitzverstellung genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

– Sitzverkleidung Außenseite ausbauen → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen .

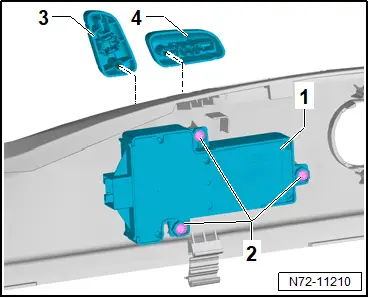

– Taster -3- und -4- mit Entriegelungs-Werkzeug - T10236 - abhebeln.

– Schrauben -2- herausdrehen.

– Bedienungseinheit für Sitzverstellung -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne

Halter für Sitzverkleidung aus- und einbauen

Halter für Sitzverkleidung aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Sitzverkleidung Außenseite ausbauen → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen .

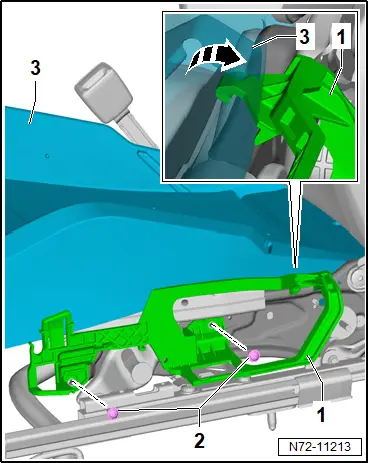

– Schrauben -2- herausdrehen.

– Halter für Sitzverkleidung -1- in -Pfeilrichtung- aushaken und vom Vordersitz -3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne

Sitzverkleidung Innenseite aus- und einbauen

Sitzverkleidung Innenseite aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Vordersitz ausbauen → Rep.-Gr. 72 ; Vordersitz aus- und einbauen .

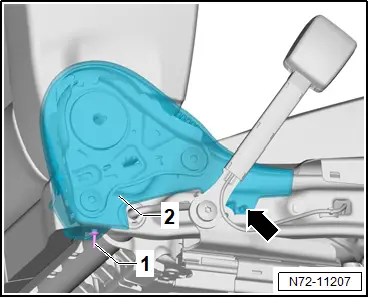

– Klemmstift in Spreizniet -1- nach innen drücken.

– Spreizniet -1- mit handelsüblichem Kunststoffkeil abhebeln.

– Verrastung -Pfeil- entriegeln.

– Sitzverkleidung Innenseite -2- nach hinten abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
