Sitzverkleidung Außenseite aus- und einbauen

Sitzverkleidung Außenseite aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Vordersitz in die vorderste höchste Position stellen.

Vordersitz manuell verstellbar:

– Sitzlehnenverstellrad ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 72 ; Vordersitze, manuell; Sitzlehnenverstellrad aus- und einbauen .

– Griff für Lehnenverstellung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 72 ; Vordersitze, manuell; Griff für Lehnenverstellung aus- und einbauen; Griff für Lehnenverstellung aus- und einbauen, Durchladeeinrichtung

– Griff für Sitzhöhenverstellung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 72 ; Vordersitze, manuell; Griff für Sitzhöhenverstellung aus- und einbauen .

Fortsetzung für alle Fahrzeuge

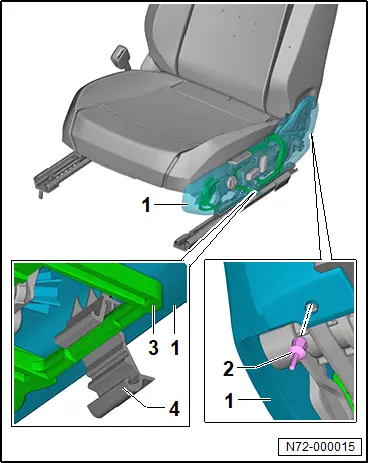

– Klemmstift in Spreizniet -2- nach innen drücken.

– Spreizniet -2- mit handelsüblichem Kunststoffkeil abhebeln.

– Verriegelung -4- am Halter für Sitzverkleidung -3- öffnen.

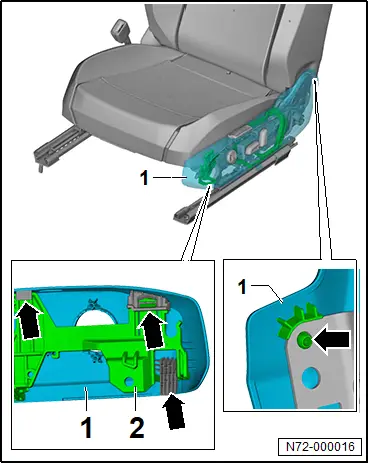

– Verrastungen -Pfeile- lösen.

– Sitzverkleidung Außenseite -1- von Halter für Sitzverkleidung -2- abnehmen.

Vordersitz elektrisch verstellbar:

– Elektrische Steckverbindungen trennen.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Sitzverkleidung Außenseite, Beifahrersitz ohne Höhenverstellung, aus- und einbauen

Sitzverkleidung Außenseite, Beifahrersitz ohne Höhenverstellung, aus- und einbauen

Ausbauen

Der Aus- und Einbau ist beispielhaft für einen Linkslenker beschrieben.

– Vordersitz in die vorderste Position stellen.

– Griff für Lehnenverstellung ausbauen → Rep.-Gr. 72 ; Griff für Lehnenverstellung aus- und einbauen .

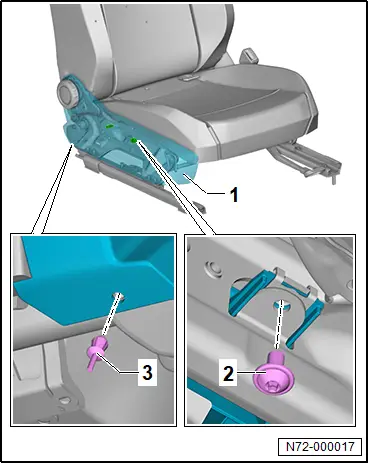

– Schraube -2- herausdrehen.

– Klemmstift in Spreizniet -3- nach innen drücken.

– Spreizniet -3- mit handelsüblichem Kunststoffkeil abhebeln.

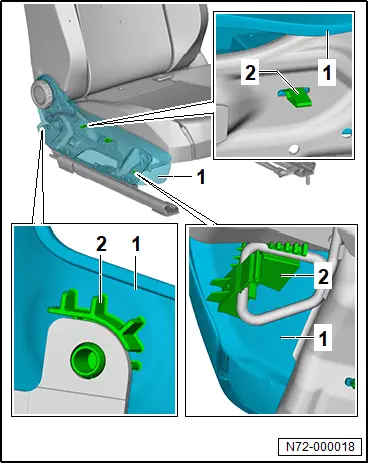

– Befestigungspunkte -2- lösen.

– Sitzverkleidung Außenseite -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne

Motor für Längsverstellung des Fahrersitzes V28 aus- und einbauen

Motor für Längsverstellung des Fahrersitzes V28 aus- und einbauen

Motor für Längsverstellung des Fahrersitzes - V28 - und Motor für Längsverstellung des Beifahrersitzes - V31 - werden zusammen mit dem Untergestell der Sitzwanne ausgebaut.

Motor für Längsverstellung des Fahrersitzes - V28 - und Motor für Längsverstellung des Beifahrersitzes - V31 - werden nachfolgend Motor genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Gurtschloss vorn ausbauen → Rep.-Gr. 69 ; Gurtschloss vorn aus- und einbauen .

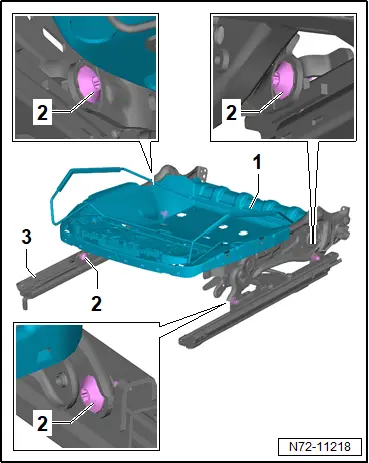

– Elektrische Steckverbindung für Motor trennen.

– Elektrische Leitung vom Untergestell der Sitzwanne -3- ausclipsen und zur Seite legen.

– Schraube -2- mit Linksgewinde herausdrehen.

– Sitzwanne -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne
