Volkswagen ID.3: Bezug und Polster Sitzwanne trennen. Bezug und Polster Lehne trennen. Lehnen-Heizelement Z116/Z117 aus- und einbauen

Bezug und Polster Sitzwanne trennen

Bezug und Polster Sitzwanne trennen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Polsterklammerzange - V.A.G 1634B -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Bezug und Polster Sitzwanne ausbauen → Rep.-Gr. 74 ; Bezug und Polster Sitzwanne aus- und einbauen .

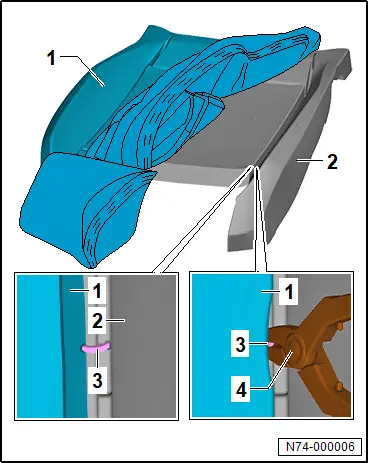

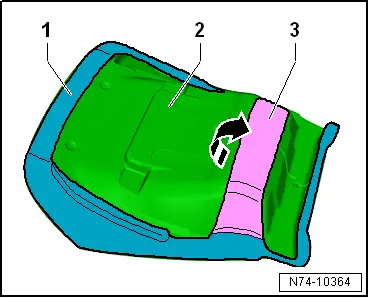

– Befestigungslasche -3- des Bezugs -1- in -Pfeilrichtung- vom Polster -2- abziehen.

– Bezug -1- vom Polster -2- abziehen.

– Polsterklammern -3- mit einer handelsüblichen Zange -4- öffnen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

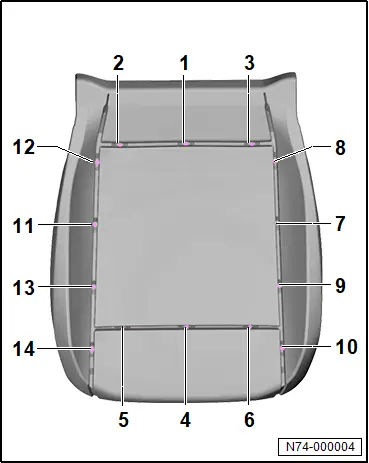

Fahrzeuge ohne Sitztiefenverstellung

– Polsterklammern mit Polsterklammerzange - V.A.G 1634B - in der Reihenfolge -1- bis -14- befestigen.

Fortsetzung für alle Fahrzeuge

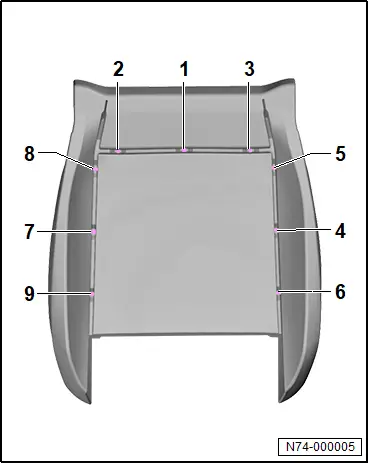

Fahrzeuge mit Sitztiefenverstellung

– Polsterklammern mit Polsterklammerzange - V.A.G 1634B - in der Reihenfolge -1- bis -9- befestigen.

Fortsetzung für alle Fahrzeuge

– Darauf achten, dass der Bezug faltenfrei eingebaut wird.

Bezug und Polster Lehne trennen

Bezug und Polster Lehne trennen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Polsterklammerzange - V.A.G 1634B -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Bezug und Polster Lehne ausbauen → Rep.-Gr. 74 ; Bezug und Polster Lehne aus- und einbauen .

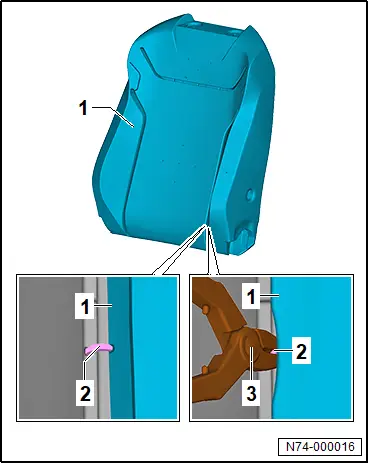

– Bezug -1- hochziehen, um an Polsterklammern -2- zu gelangen.

– Polsterklammern -2- mit einer handelsüblichen Zange -3- öffnen.

– Bezug -1- nach oben abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

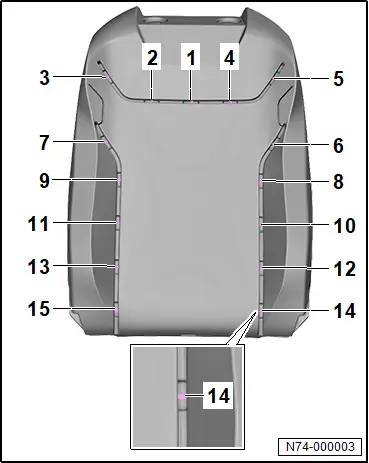

Fahrzeuge mit Normalsitz

– Polsterklammern mit Polsterklammerzange - V.A.G 1634B - in der Reihenfolge -1- bis -15- befestigen.

– Sicherstellen, dass der Bezug faltenfrei eingebaut wird.

Fortsetzung für alle Fahrzeuge

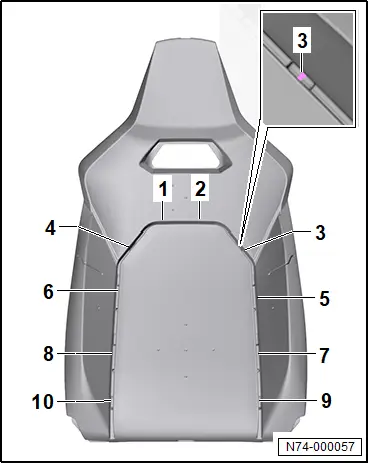

Fahrzeuge mit Top-Sport Sitz

– Polsterklammern mit Polsterklammerzange - V.A.G 1634B - in der Reihenfolge -1- bis -10- befestigen.

– Sicherstellen, dass der Bezug faltenfrei eingebaut wird.

Lehnen-Heizelement Z116/Z117 aus- und einbauen

Lehnen-Heizelement Z116/Z117 aus- und einbauen

beheizbare Lehne für Sitz vorn links - Z116 - und beheizbare Lehne für Sitz vorn rechts - Z117 - werden nachfolgend Lehnen-Heizelement genannt.

Ausbauen

– Bezug und Polster Lehne trennen → Rep.-Gr. 74 ; Bezug und Polster Lehne trennen .

Bedingung

● Das handelsübliche Heißluftgebläse ist auf 220 °C eingestellt

– Defektes Lehnen-Heizelement im Bereich der Verklebung erhitzen. Abstand vom Heißluftgebläse zum Poster muss hierbei ca. 30 cm betragen.

– Lehnen-Heizelement im Bereich der Klebestreifen greifen und vorsichtig unter ständiger Einwirkung von Heißluft lösen.

– Lehnen-Heizelement dabei in einem Winkel von ca. 45° langsam und vorsichtig abziehen.

Tipp

Klebereste des defekten Lehnen-Heizelements können auf dem Polster verbleiben.

– Sicherstellen, dass keine Stücke des Polsters herausgerissen werden. Kleine, ca. 5 mm große, herausgerissene Stücke sind zulässig.

Einbauen

Im Polster befinden sich nutenförmige Aussparrungen, in denen Drähte verlaufen. An den Drähten wird der Bezug Lehne unter der Verwendung von Polsterklammern befestigt.

– Sicherstellen, dass in den nutenförmigen Aussparrungen eine ganzflächige Anlage vom Lehnen-Heizelement zum Polster hergestellt wird.

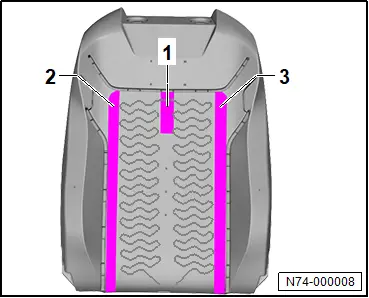

Fahrzeuge mit Normalsitz

Bedingung

● Bei Korrektur der Verklebung ein neues Lehnen-Heizelement verwenden.

– Lehnen-Heizelement mittig und faltenfrei in der Reihenfolge -1- bis -3- aufkleben.

Fortsetzung für alle Fahrzeuge

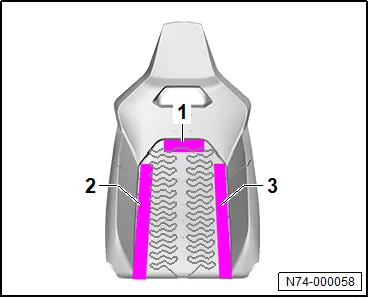

Fahrzeuge mit Top-Sport Sitz

Bedingung

● Bei Korrektur der Verklebung ein neues Lehnen-Heizelement verwenden.

– Lehnen-Heizelement mittig und faltenfrei in der Reihenfolge -1- bis -3- aufkleben.
