Montageübersicht - Lehnen-Heizelement

Montageübersicht - Lehnen-Heizelement

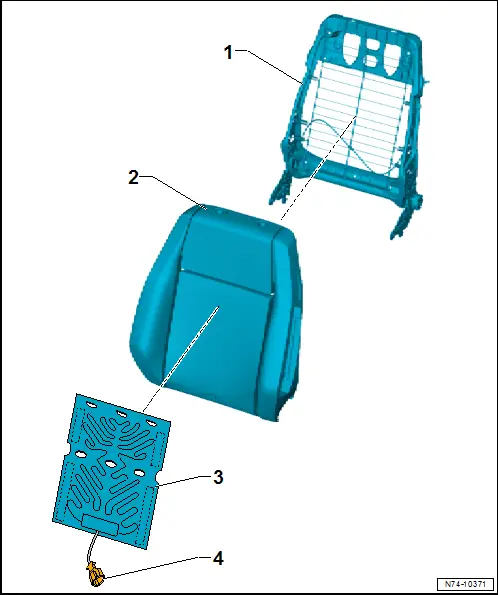

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Lehnenrahmen

2 - Lehnenpolster

❏ → Rep.-Gr. 74 ; Bezug und Polster Lehne aus- und einbauen

❏ → Rep.-Gr. 74 ; Bezug und Polster Lehne trennen

3 - Lehnen-Heizelement

❏ mit beheizbare Lehne für Sitz vorn links - Z116 - oder beheizbare Lehne für Sitz vorn rechts - Z117 -

❏ → Rep.-Gr. 74 ; Lehnen-Heizelement Z116/Z117 aus- und einbauen

4 - Elektrische Steckverbindung

Bezug und Polster Sitzwanne aus- und einbauen

Bezug und Polster Sitzwanne aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Haken - 3438 -

Wenn bei Fahrzeugen mit Sitzheizung das Sitzpolster ersetzt wird, muss auch immer das entsprechende Sitz-Heizelement ersetzt werden.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– → Rep.-Gr. 72 ; Vordersitz auf Halter für Sitzreparatur montieren .

– Sitzverkleidung Innenseite ausbauen → Rep.-Gr. 72 ; Sitzverkleidung Innenseite aus- und einbauen .

– Sitzverkleidung Außenseite ausbauen → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen .

– Halter für Sitzverkleidung ausbauen → Rep.-Gr. 72 ; Halter für Sitzverkleidung aus- und einbauen .

– Gurtschloss vorn ausbauen → Rep.-Gr. 69 ; Gurtschloss vorn aus- und einbauen .

– Lehne vorn ausbauen → Rep.-Gr. 72 ; Lehne vorn aus- und einbauen .

Beifahrersitz:

– Kindersitzverankerung vorn ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 69 ; Kindersitzverankerungen; Kindersitzverankerung vorn aus- und einbauen .

Fortsetzung für alle Fahrzeuge

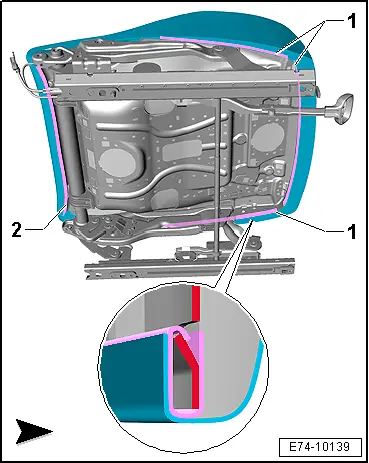

– Kederleisten -1- und -2- mit Haken - 3438 - öffnen.

– Bezug mit Polster von Sitzwanne abnehmen.

Vordersitz mit Sitz-Heizelement:

– Elektrische Steckverbindung trennen.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Wurde Polster Sitzwanne mit Lüfter 1 für Sitzkissen vorn links - V514 - / Lüfter 1 für Sitzkissen vorn rechts - V518 - ersetzt:

– Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Bezug und Polster Lehne aus- und einbauen

Bezug und Polster Lehne aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Haken - 3438 -

Wird bei Fahrzeugen mit Lehnenheizung das Lehnenpolster ersetzt, so ist auch immer das entsprechende Lehnen-Heizelement zu erneuern.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

Fahrzeuge mit Top-Sport Sitz

– Blende für Lehne mit integrierter Kopfstütze ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 72 ; Vordersitze; Blende für Lehne mit integrierter Kopfstütze aus- und einbauen .

Fortsetzung für alle Fahrzeuge

– Lehne vorn ausbauen → Rep.-Gr. 72 ; Lehne vorn aus- und einbauen .

Fahrzeuge mit Mittelarmlehne am Vordersitz

– Mittelarmlehne vorn ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Mittelarmlehne vorn; Mittelarmlehne vorn aus- und einbauen .

Fortsetzung für alle Fahrzeuge

Fahrzeuge mit Normalsitz

– Kopfstütze ausbauen → Rep.-Gr. 72 ; Kopfstütze aus- und einbauen .

– Abdeckungen mit handelsüblichem Kunststoffkeil von Kopfstützenführungen abclipsen.

Fortsetzung für alle Fahrzeuge

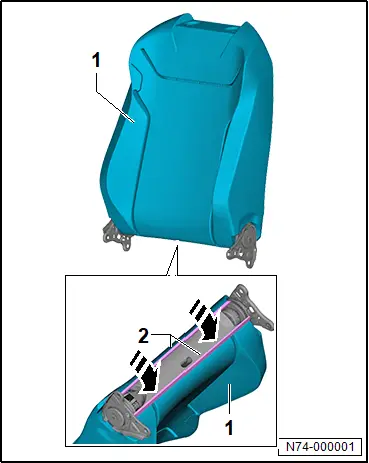

– Kederleisten -2- mit Haken - 3438 - öffnen.

– Bezug -1- vorn und hinten nach oben umschlagen.

– Bezug -1- mit Polster vom Lehnenrahmen abnehmen.

– Bezug vom Polster trennen → Rep.-Gr. 74 ; Bezug und Polster Lehne trennen .

Fahrzeuge mit Lehnen-Heizelement

– Elektrische Steckverbindung trennen.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
