Volkswagen ID.3: Blende für B-Säule Tür hinten aus- und einbauen. Halter für Abdeckung A-Säule aus- und einbauen. Abdeckung A-Säule aus- und einbauen

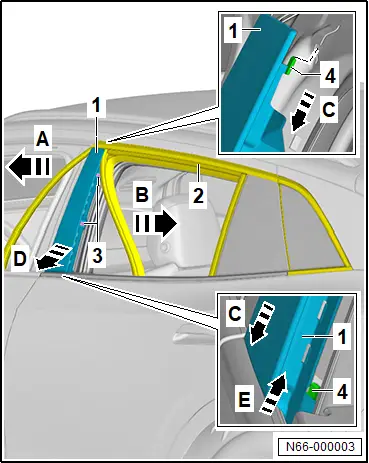

Blende für B-Säule Tür hinten aus- und einbauen Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Blende für B-Säule Tür hinten wird nachfolgend Blende genannt. Ausbauen – Türscheibe hinten vollständig absenken. – Fensterschachtleiste außen ausbauen → Rep.-Gr. 58 ; Fensterschachtleiste außen aus- und einbauen . – Fensterführung -2- im Bereich der Blende -1- in -Pfeilrichtung A- und -Pfeilrichtung B- herausziehen. – Schrauben -3- aus Spreiznieten herausdrehen und Spreizniete ausclipsen. –
Blende -1- in -Pfeilrichtung C- schieben und in -Pfeilrichtung D-

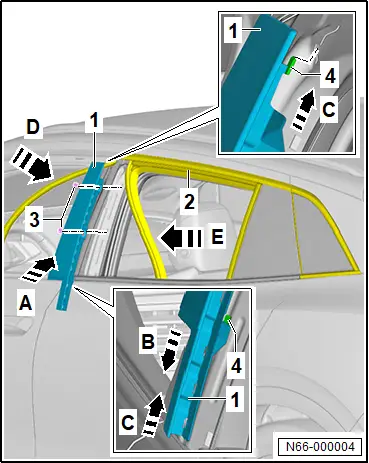

abziehen, bis sich Führungshaken -4- aus Fensterrahmen löst. – Blende -1- in -Pfeilrichtung E- herausziehen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: – Blende -1- in -Pfeilrichtung A- am Fensterrahmen ansetzen. – Blende -1- in -Pfeilrichtung B- in Fensterschacht führen. – Blende -1- in -Pfeilrichtung C- schieben, bis Führungshaken -4- im Fensterrahmen einrastet. – Schrauben mit Spreiznieten -3- eindrücken. – Fensterführung -2- in -Pfeilrichtung D- und -Pfeilrichtung E- in Blende -1- einlegen. Halter für Abdeckung A-Säule aus- und einbauen Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Ausbauen – Wasserfangleiste ausbauen → Rep.-Gr. 66 ; Wasserfangleiste aus- und einbauen . – Schraube -3- herausdrehen. – Rasthaken -Pfeile- lösen. – Halter für Abdeckung A-Säule aus Tüllen -2- ziehen und abnehmen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten. Bedingung ● Rasthaken müssen hörbar einrasten. Anzugsdrehmomente Blende für B-Säule Tür hinten aus- und einbauen
_037.webp)
Halter für Abdeckung A-Säule aus- und einbauen
Bauteil Anzugsdrehmoment Schraube an Halter für Abdeckung A-Säule 2 Nm
Abdeckung A-Säule aus- und einbauen

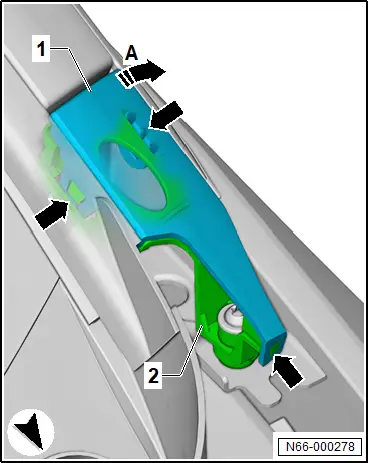

Abdeckung A-Säule aus- und einbauen
Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.
Ausbauen
– Wasserfangleiste ausbauen → Rep.-Gr. 66 ; Wasserfangleiste aus- und einbauen .
– Rasthaken -Pfeile- lösen.
– Abdeckung A-Säule -1- in -Pfeilrichtung- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten.
Bedingung
● Rasthaken müssen hörbar verrasten.
