Bremsleitungen an Hydraulikeinheit anschließen, Linkslenker

Bremsleitungen an Hydraulikeinheit anschließen, Linkslenker

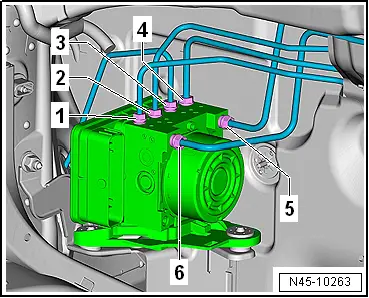

An Hydraulikeinheit:

1 - Hydraulikeinheit zum Radbremszylinder hinten rechts

❏ Ø 5,25 mm und Rohrschraube mit kurzem Gewinde M 12 x 1

❏ Anzugsdrehmoment → Rep.-Gr. 45 ; Montageübersicht - Steuergerät und Hydraulikeinheit

2 - Hydraulikeinheit zum Bremssattel vorn links

❏ Ø 5,25 mm und Rohrschraube mit Gewinde M 10 x 1

❏ Anzugsdrehmoment → Rep.-Gr. 45 ; Montageübersicht - Steuergerät und Hydraulikeinheit

3 - Hydraulikeinheit zum Bremssattel vorn rechts

❏ Ø 5,25 mm und Rohrschraube mit kurzem Gewinde M 12 x 1

❏ Anzugsdrehmoment → Rep.-Gr. 45 ; Montageübersicht - Steuergerät und Hydraulikeinheit

4 - Hydraulikeinheit zum Radbremszylinder hinten links

❏ Ø 5,25 mm und Rohrschraube mit Gewinde M 10 x 1

❏ Anzugsdrehmoment → Rep.-Gr. 45 ; Montageübersicht - Steuergerät und Hydraulikeinheit

5 - Hydraulikeinheit zum Schwimmkolbenkreis des Hauptbremszylinders

❏ Ø 6 mm und Rohrschraube mit Gewinde M 12 x 1

❏ Anzugsdrehmoment → Rep.-Gr. 45 ; Montageübersicht - Steuergerät und Hydraulikeinheit

6 - Hydraulikeinheit zum Druckstangenkolbenkreis des Hauptbremszylinders

❏ Ø 6 mm und Rohrschraube mit Gewinde M 12 x 1

❏ Anzugsdrehmoment → Rep.-Gr. 45 ; Montageübersicht - Steuergerät und Hydraulikeinheit

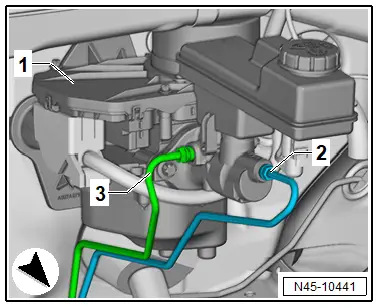

Am Hauptbremszylinder:

1 - Bremskraftverstärker und Hauptbremszylinder

2 - Schwimmkolbenkreis des Hauptbremszylinders zur Hydraulikeinheit

❏ Anzugsdrehmomet → Rep.-Gr. 47 ; Montageübersicht - Bremskraftverstärker/Hauptbremszylinder

3 - Druckstangenkolbenkreis des Hauptbremszylinders zur Hydraulikeinheit

❏ Anzugsdrehmoment → Rep.-Gr. 47 ; Montageübersicht - Bremskraftverstärker/Hauptbremszylinder

Bremsleitungen an Hydraulikeinheit anschließen, Rechtslenker

Bremsleitungen an Hydraulikeinheit anschließen, Rechtslenker

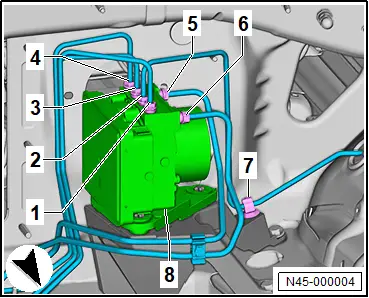

An Hydraulikeinheit:

1 - Hydraulikeinheit zum Radbremszylinder hinten rechts

❏ Ø 5,25 mm und Rohrschraube mit kurzem Gewinde M 12 x 1

❏ Anzugsdrehmoment → Rep.-Gr. 45 ; Montageübersicht - Steuergerät und Hydraulikeinheit

2 - Hydraulikeinheit zum Bremssattel vorn links

❏ Ø 5,25 mm und Rohrschraube mit Gewinde M 10 x 1

❏ Anzugsdrehmoment → Rep.-Gr. 45 ; Montageübersicht - Steuergerät und Hydraulikeinheit

3 - Hydraulikeinheit zum Bremssattel vorn rechts

❏ Ø 5,25 mm und Rohrschraube mit kurzem Gewinde M 12 x 1

❏ Anzugsdrehmoment → Rep.-Gr. 45 ; Montageübersicht - Steuergerät und Hydraulikeinheit

4 - Hydraulikeinheit zum Radbremszylinder hinten links

❏ Ø 5,25 mm und Rohrschraube mit Gewinde M 10 x 1

❏ Anzugsdrehmoment → Rep.-Gr. 45 ; Montageübersicht - Steuergerät und Hydraulikeinheit

5 - Hydraulikeinheit zum Schwimmkolbenkreis des Hauptbremszylinders

❏ Ø 6 mm und Rohrschraube mit Gewinde M 12 x 1

❏ Anzugsdrehmoment → Rep.-Gr. 45 ; Montageübersicht - Steuergerät und Hydraulikeinheit

6 - Hydraulikeinheit zum Druckstangenkolbenkreis des Hauptbremszylinders

❏ Ø 6 mm und Rohrschraube mit Gewinde M 12 x 1

❏ Anzugsdrehmoment → Rep.-Gr. 45 ; Montageübersicht - Steuergerät und Hydraulikeinheit

7 - Clip

8 - Hydraulikeinheit

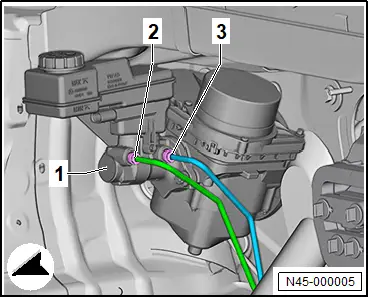

Am Hauptbremszylinder:

1 - Bremskraftverstärker und Hauptbremszylinder

2 - Schwimmkolbenkreis des Hauptbremszylinders zur Hydraulikeinheit

❏ Anzugsdrehmoment → Rep.-Gr. 47 ; Montageübersicht - Bremskraftverstärker/Hauptbremszylinder

3 - Druckstangenkolbenkreis des Hauptbremszylinders zur Hydraulikeinheit

❏ Anzugsdrehmoment → Rep.-Gr. 47 ; Montageübersicht - Bremskraftverstärker/Hauptbremszylinder

Montageübersicht - Drehzahlfühler an der Vorderachse

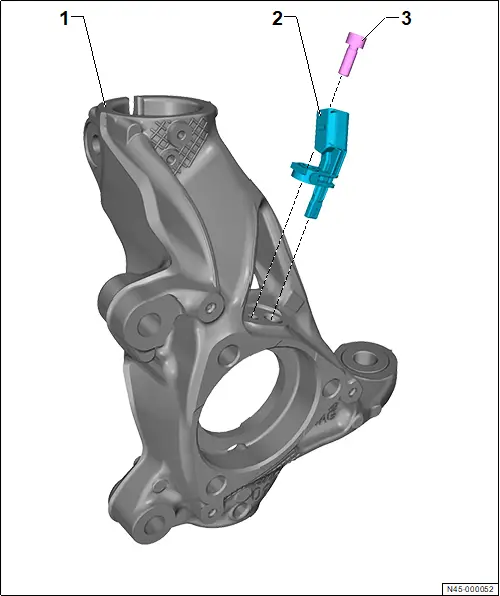

Montageübersicht - Drehzahlfühler an der Vorderachse

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Radlagergehäuse

2 - Drehzahlfühler vorn links - G47 - / Drehzahlfühler vorn rechts - G45 -

❏ → Rep.-Gr. 45 ; Drehzahlfühler an der Vorderachse G45/G47 aus- und einbauen

3 - Schraube

❏ 8 Nm
