Volkswagen ID.3: Dichtung für Heckklappe aus- und einbauen. Heckklappengriff aus- und einbauen. Einstellpuffer unten aus- und einbauen
Dichtung für Heckklappe aus- und einbauen Dichtung für Heckklappe wird nachfolgend Dichtung genannt. Ausbauen – Dichtung -1- vom Karosserieflansch -2- abziehen. Einbauen Wenn sich beim Abziehen der Dichtung dessen Dichtungsflanken aufbiegen, ist eine Beeinträchtigung der Abdichtung möglich. Wassereintritt oder Windgeräusche können die Folge sein. – Wenn die Dichtung stellenweise abgezogen wurde, Dichtungsflanken zusammendrücken und Dichtung einbauen. – Wenn die Dichtung vollständig ausgebaut wurde, Dichtung ersetzen. – Sicherstellen, dass sich anliegende Verkleidungen im Keder der Dichtung befinden. Dichtung für Heckklappe aus- und einbauen
HINWEIS

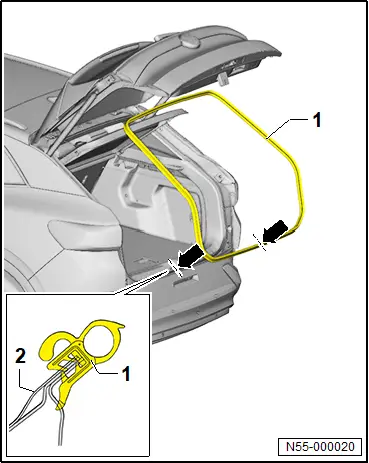

– Dichtung -1- mit Vulkanisationsstelle zum Schließbügel ausrichten -Pfeile- .
– Dichtung -1- von Hand gleichmäßig auf Karosserieflansch -2- drücken.
_335.webp)
Heckklappengriff aus- und einbauen
Heckklappengriff aus- und einbauen
Ausbauen
– Verkleidung unten Heckklappe ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Kofferraumverkleidungen; Verkleidung unten Heckklappe aus- und einbauen .
– Wasserablaufschlauch für Heckklappengriff von Heckklappengriff abziehen.
Fahrzeuge mit Rückfahrkamera - R189 - und Positionslinien im Display:
– Waschwasserleitung von Spritzdüse für Rückfahrkamera - R189 - trennen.
Fortsetzung für alle Fahrzeuge

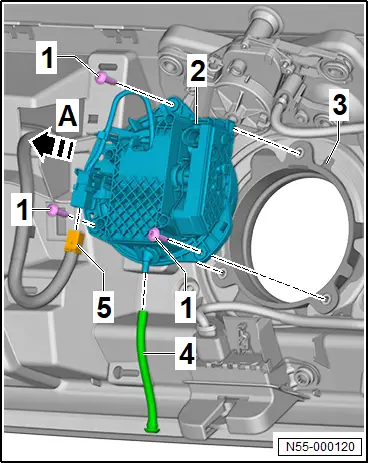

– Elektrische Steckverbindung -5- trennen.
– Schrauben -1- herausdrehen.
– Heckklappengriff -2- in -Pfeilrichtung A- aus Heckklappe -3- herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Korrekte Einbaulage des Wasserablaufschlauches für Heckklappengriff an der Heckklappe sicherstellen.
Fahrzeuge mit Heckklappe aus Stahlblech:
– Hohlraumkonservierung auftragen → Rep.-Gr. 55 ; Heckklappe; Wasserablaufschlauch für Heckklappengriff aus- und einbauen .
Fortsetzung für alle Fahrzeuge
Fahrzeuge mit Rückfahrkamera - R189 - :
– → Fahr-Assistenzsysteme; Rep.-Gr. 98 ; Rückfahrkamerasystem; Rückfahrkamera R189 kalibrieren .
Fortsetzung für alle Fahrzeuge
Fahrzeuge mit Umfeld-Kamera hinten - R246 - :
– → Fahr-Assistenzsysteme; Rep.-Gr. 98 ; Umfeld-Kamera; Umfeld-Kamerasystem kalibrieren .
Fortsetzung für alle Fahrzeuge
– Funktionsprüfung bei geöffneter Heckklappe durchführen.
Einstellpuffer unten aus- und einbauen
Einstellpuffer unten aus- und einbauen
Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.
Einstellpuffer unten wird nachfolgend Einstellpuffer genannt.
Ausbauen

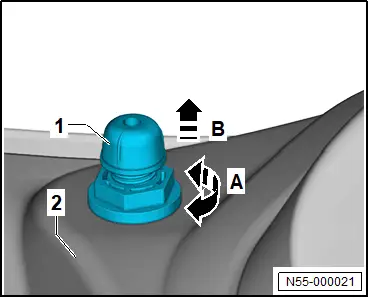

– Einstellpuffer -1- 90° in -Pfeilrichtungen A- linksherum drehen.
– Einstellpuffer -1- in -Pfeilrichtung B- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– → Rep.-Gr. 55 ; Einstellpuffer unten einstellen .
