Volkswagen ID.3: Scharnier aus- und einbauen, einfach verschraubt. Schließbügel einstellen. Schließeinheit für Heckklappe VX25 aus- und einbauen
Scharnier aus- und einbauen, einfach verschraubt Ausbauen Fahrzeuge mit Dachabschlussleiste am Formhimmel: –
Dachabschlussleiste ausbauen → Karosserie-Montagearbeiten Innen;
Rep.-Gr. 70 ; Dachverkleidungen; Dachabschlussleiste aus- und einbauen .

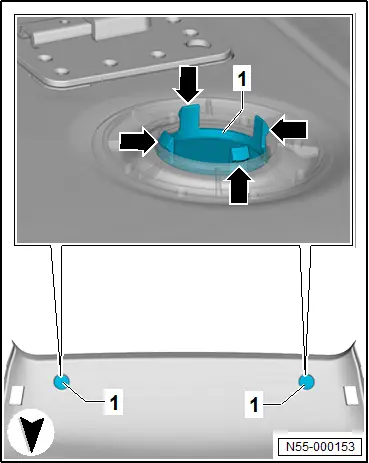

Fortsetzung für alle Fahrzeuge Fahrzeuge mit Stopfen am Formhimmel: – Rasthaken -Pfeile- der Stopfen -1- mit handelsüblichen Demontagekeil lösen. – Stopfen -1- abnehmen. Fortsetzung für alle Fahrzeuge Fahrzeuge ohne Dachabschlussleiste und ohne Stopfen am Formhimmel: –
C-Säulen-Verkleidung ausbauen → Karosserie-Montagearbeiten Innen;
Rep.-Gr. 70 ; Verkleidungen Innenraum; C-Säulen-Verkleidung aus- und
einbauen . – Formhimmel im Bereich der Scharnierbefestigung
absenken → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ;
Dachverkleidungen; Formhimmel aus- und einbauen . Fortsetzung für alle Fahrzeuge Bedingung ● Gasdruckfedern oder Motor 1 für Heckklappe - V444 - und Motor 2 für Heckklappe - V445 - müssen eingebaut bleiben ● Für den folgenden Arbeitsablauf ist eine 2. Person notwendig Gefahr von Lackschäden durch lose Heckklappe. – Dachkante und Oberkante der Heckklappe mit handelsüblichem Klebeband abkleben. Scharnier aus- und einbauen, einfach verschraubt
HINWEIS

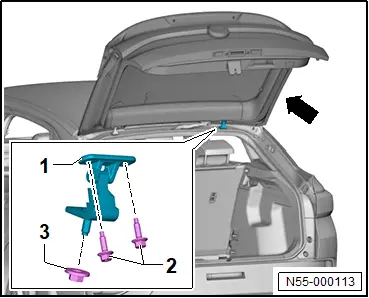

– Mutter -3- und Schrauben -2- lösen.
– Mutter -3- abschrauben.
– Schrauben -2- herausdrehen.
– Scharnier -1- herausziehen.
_400.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– → Rep.-Gr. 55 ; Heckklappe einstellen .
– Korrosionsschutzmaßnahmen an Muttern und Schrauben durchführen → Allgemeine Informationen - Lack; Rep.-Gr. 00 ; Allgemeine Hinweise; Korrosionsschutz von Karosserie-, Anbau- und Schweißteilen .
Anzugsdrehmomente
♦ → Rep.-Gr. 55 ; Montageübersicht - Heckklappe
Schließbügel einstellen
Schließbügel einstellen
– Verkleidung Schlossträger ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Kofferraumverkleidungen; Verkleidung Schlossträger aus- und einbauen .

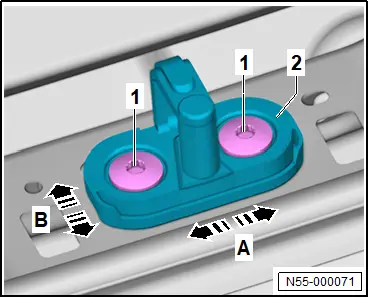

– Schrauben -1- lösen.
– Schließbügel -2- in -Pfeilrichtung A- oder in -Pfeilrichtung B- schieben.
– Schrauben -1- von Hand eindrehen.
– Schrauben -1- festziehen.
– Heckklappe schließen.
Bedingung
● Die Aussparung der Schließeinheit für Heckklappe - VX25 - muss mit der Drehfalle mittig zum Schließbügel einrasten.
– Einstellung prüfen.
Anzugsdrehmomente
♦ → Rep.-Gr. 55 ; Montageübersicht - Heckklappe
Schließeinheit für Heckklappe VX25 aus- und einbauen
Schließeinheit für Heckklappe VX25 aus- und einbauen
Ausbauen
– Verkleidung Heckklappe ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Kofferraumverkleidungen; Verkleidung unten Heckklappe aus- und einbauen .

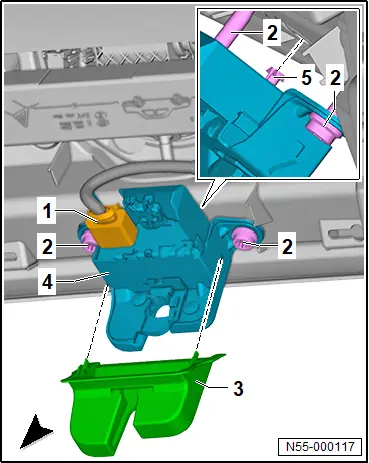

– Steckverbindung -1- am Heckklappenschloss -4- trennen.
– Schrauben -2- herausdrehen und Heckklappenschloss -4- herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Heckklappenschloss -4- einsetzen und auf Anschlag drücken bis Vormontageclip einrastet.
– Schrauben -2- hineindrehen.
– Schrauben -2- mit Drehmoment festziehen.
Bevor die Heckklappe geschlossen wird.
– Funktionsprüfung Entriegelungsbauteile durchführen.
Fortsetzung
Anzugsdrehmomente
♦ → Rep.-Gr. 55 ; Montageübersicht - Heckklappe
♦ → Rep.-Gr. 55 ; Montageübersicht - Scharnier Heckklappe Fahrzeuge bis KW 23/20
