Volkswagen ID.3: Dreipunkt-Sicherheitsgurt vorn NX10/NX11 aus- und einbauen. Dreipunkt-Sicherheitsgurt hinten außen aus- und einbauen. Dreipunkt-Sicherheitsgurt hinten Mitte aus- und einbauen
Dreipunkt-Sicherheitsgurt vorn NX10/NX11 aus- und einbauen
Sicherheitsgurt vorn links - NX10 - und Sicherheitsgurt vorn rechts -

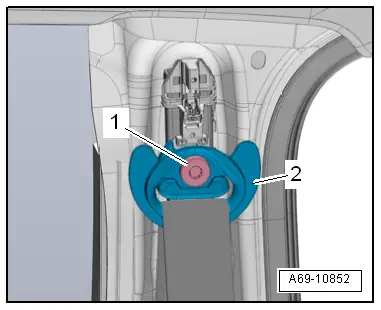

NX11 - werden nachfolgend Dreipunkt-Sicherheitsgurt vorn genannt. Ausbauen – Masseleitung der Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen . – Gurtführung vorn ausbauen → Rep.-Gr. 69 ; Gurtführung vorn aus- und einbauen . – Gurtendbeschlag vorn ausbauen → Rep.-Gr. 69 ; Gurtendbeschlag vorn aus- und einbauen . – Schraube -1- herausdrehen. – Gurtumlenkbeschlag -2- mit Gurtband abnehmen. Ausstattungsvariante: Basis Pyrotechnische Bauteile können ungewollt auslösen. Verletzungsgefahr. – Elektrostatisch entladen: Schließbügel für Tür kurz anfassen. Dreipunkt-Sicherheitsgurt vorn NX10/NX11 aus- und einbauen
VORSICHT

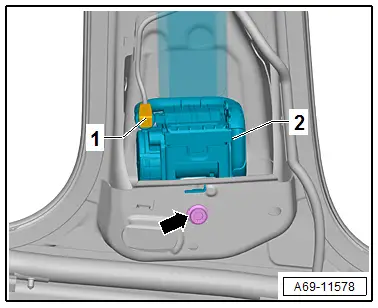

– Elektrische Steckverbindung -1- trennen.
– Schraube -Pfeil- herausdrehen.
– Dreipunkt-Sicherheitsgurt vorn -2- herausnehmen.
_411.webp)
| Fortsetzung für alle Fahrzeuge Ausstattungsvariante: elektrisch reversibel
|
|

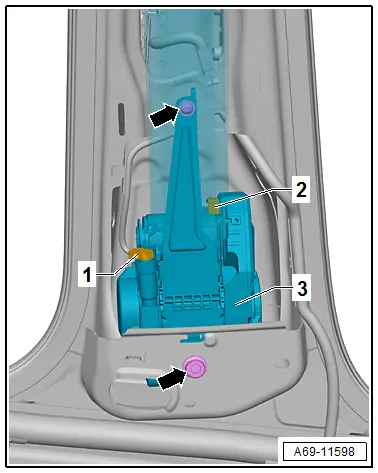

– Elektrische Steckverbindung -1- und -2- trennen.
– Spreizniet -oberer Pfeil- ausbauen.
– Schraube -unterer Pfeil- herausdrehen.
– Dreipunkt-Sicherheitsgurt vorn -3- herausnehmen.
_060.webp)
Fortsetzung für alle Fahrzeuge
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Werden Teile des Gurtsystems aufgrund eines Unfalls ausgebaut.
– Alle Schrauben des Gurtsystems ersetzen → Rep.-Gr. 69 ; Montageübersicht - Dreipunkt-Sicherheitsgurt vorn .
Fortsetzung für alle Fahrzeuge

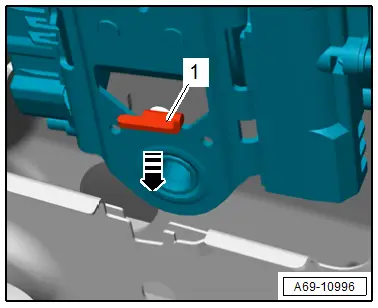

– Sicherheitsgurt vorn mit Verdrehsicherung -1- in -Pfeilrichtung- in Aufnahme einsetzen und Schraube festziehen.
_198.webp)
Elektrische Steckverbindung muss hörbar einrasten.
– Elektrische Steckverbindung aufstecken.
| Fortsetzung – Masseleitung der Batterie anklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .
– Zündung einschalten. |
|
Wurde der Dreipunkt-Sicherheitsgurt vorn, elektrisch reversibel ersetzt:
– Funktion „Anpassung“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
Fortsetzung
Anzugsdrehmomente
♦ → Rep.-Gr. 69 ; Montageübersicht - Dreipunkt-Sicherheitsgurt vorn
Dreipunkt-Sicherheitsgurt hinten außen aus- und einbauen
Dreipunkt-Sicherheitsgurt hinten außen aus- und einbauen
Dreipunkt-Sicherheitsgurt hinten mit Zünder für Gurtstraffer hinten Fahrerseite - N196 - oder Zünder für Gurtstraffer hinten Beifahrerseite - N197 - wird nachfolgend Dreipunkt-Sicherheitsgurt hinten genannt.
Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.
Ausbauen
– C-Säulen-Verkleidung ausbauen → Rep.-Gr. 70 ; C-Säulen-Verkleidung aus- und einbauen .
– Gurtendbeschlag hinten außen ausbauen → Rep.-Gr. 69 ; Gurtendbeschlag hinten außen aus- und einbauen .
– Masseleitung der Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .

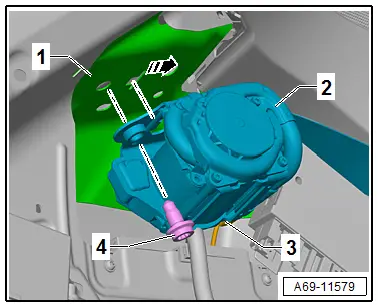

| – Schraube -4- herausdrehen. – Dreipunkt-Sicherheitsgurt hinten außen -2- in -Pfeilrichtung- aus der Aufnahmehalterung -1- abnehmen.
– Elektrische Steckverbindung -3- trennen. |
|
VORSICHT
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Werden Teile des Gurtsystems aufgrund eines Unfalls ausgebaut.
– Alle Schrauben des Gurtsystems ersetzen → Rep.-Gr. 69 ; Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen .
Fortsetzung für alle Fahrzeuge
Elektrische Steckverbindungen bis zum hörbaren Einrasten aufstecken.
– Elektrische Steckverbindungen aufstecken.
| Fortsetzung
– Zündung einschalten. |
|
Anzugsdrehmomente
♦ → Rep.-Gr. 69 ; Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen
Dreipunkt-Sicherheitsgurt hinten Mitte aus- und einbauen
Dreipunkt-Sicherheitsgurt hinten Mitte aus- und einbauen
Ausbauen
– Sitzbank ausbauen → Rep.-Gr. 72 ; Sitzbank / Einzelsitze aus- und einbauen .
– Gurtschloss hinten rechts ausbauen → Rep.-Gr. 69 ; Gurtschloss hinten aus- und einbauen .
– Bezug und Polster Rücksitzlehne ausbauen → Rep.-Gr. 74 ; Bezug und Polster Rücksitzlehne aus- und einbauen .
– Mutter -1- abschrauben.
– Dreipunkt-Sicherheitsgurt hinten Mitte -2- aushängen und abnehmen.
– Gurtband -3- herausfädeln.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dreipunkt-Sicherheitsgurt hinten Mitte mit der Verdrehsicherung in die Aufnahme einsetzen und Mutter festziehen.
Anzugsdrehmomente
♦ → Rep.-Gr. 69 ; Montageübersicht - Dreipunkt-Sicherheitsgurt hinten Mitte
