Volkswagen ID.3: Montageübersicht - Dreipunkt-Sicherheitsgurt hinten Mitte. Montageübersicht - Gurtschloss vorn. Montageübersicht - Gurtschloss hinten

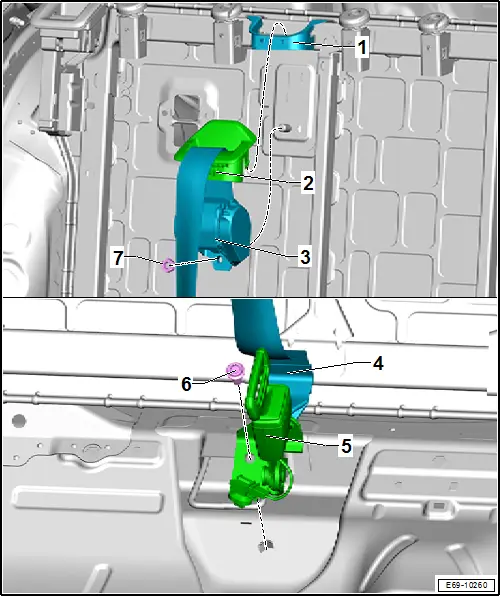

Montageübersicht - Dreipunkt-Sicherheitsgurt hinten Mitte

Montageübersicht - Dreipunkt-Sicherheitsgurt hinten Mitte

1 - Rahmen Rücksitzlehne

2 - Gurtführung hinten

❏ → Rep.-Gr. 69 ; Gurtführung hinten aus- und einbauen

3 - Dreipunkt-Sicherheitsgurt hinten Mitte

❏ → Rep.-Gr. 69 ; Dreipunkt-Sicherheitsgurt hinten aus- und einbauen

4 - Gurtendbeschlag hinten Mitte

❏ → Rep.-Gr. 69 ; Dreipunkt-Sicherheitsgurt hinten aus- und einbauen

5 - Gurtschloss hinten rechts

❏ ausstattungs-/baustandsabhängig

❏ Linkslenker: mit Gurtschalter Beifahrerseite, 2. Sitzreihe - F392 -

❏ Rechtslenker: mit Gurtschalter Fahrerseite, 2. Sitzreihe - F390 -

❏ → Rep.-Gr. 69 ; Gurtschloss hinten rechts aus- und einbauen

6 - Schraube

❏ 40 Nm

7 - Mutter

❏ 40 Nm

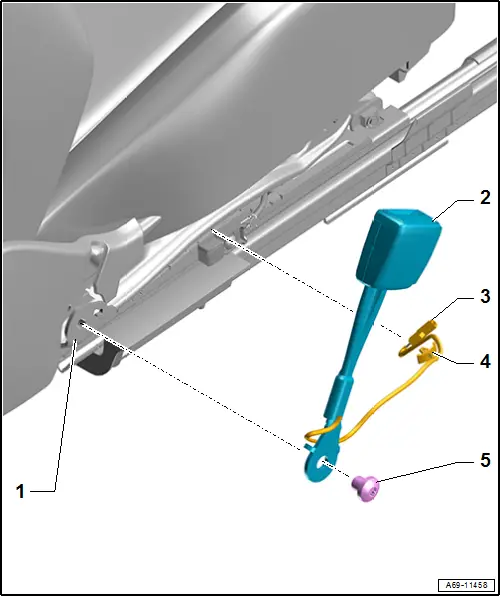

Montageübersicht - Gurtschloss vorn

Montageübersicht - Gurtschloss vorn

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Vordersitz

❏ → Rep.-Gr. 72 ; Montageübersicht - Vordersitz

2 - Gurtschloss vorn mit Gurtschalter Fahrerseite - E24 - oder Gurtschalter Beifahrerseite - E25 -

❏ → Rep.-Gr. 69 ; Gurtschloss vorn aus- und einbauen

3 - Elektrische Steckverbindung

4 - Halter

5 - Schraube

❏ 40 Nm

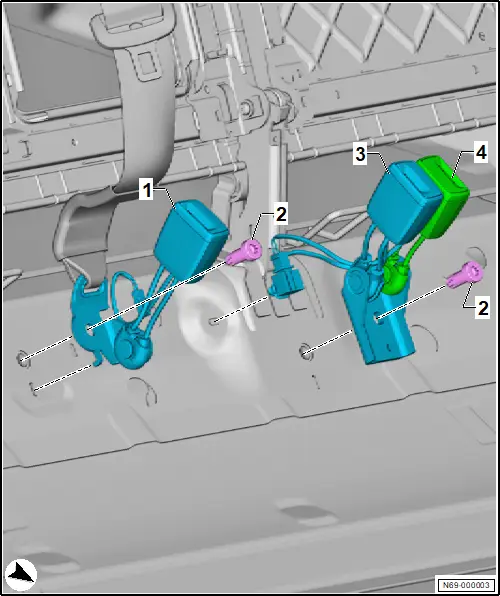

Montageübersicht - Gurtschloss hinten

Montageübersicht - Gurtschloss hinten

1 - Gurtschloss hinten rechts

❏ Linkslenker: mit Gurtschalter Beifahrerseite, 2. Sitzreihe - F392 -

❏ Rechtslenker: mit Gurtschalter Fahrerseite, 2. Sitzreihe - F390 -

❏ → Rep.-Gr. 69 ; Gurtschloss hinten rechts aus- und einbauen

2 - Schraube

❏ 40 Nm

3 - Gurtschloss hinten Mitte

❏ ausstattungs-/baustandsabhängig

❏ mit Gurtschalter Mitte, 2. Sitzreihe - F391 -

❏ → Rep.-Gr. 69 ; Gurtschloss hinten Mitte aus- und einbauen

4 - Gurtschloss hinten links

❏ Linkslenker: mit Gurtschalter Fahrerseite, 2. Sitzreihe - F390 -

❏ Rechtslenker: mit Gurtschalter Beifahrerseite, 2. Sitzreihe - F392 -

❏ → Rep.-Gr. 69 ; Gurtschloss hinten aus- und einbauen
