Volkswagen ID.3: Gurtschloss hinten rechts aus- und einbauen. Gurtführung hinten aus- und einbauen. Gurtführung vorn aus- und einbauen

Gurtschloss hinten rechts aus- und einbauen

Gurtschloss hinten rechts aus- und einbauen

Gurtschloss hinten rechts mit Gurtschalter Fahrerseite, 2. Sitzreihe - F390 - oder Gurtschalter Beifahrerseite, 2. Sitzreihe - F392 - wird nachfolgend Gurtschloss hinten rechts genannt.

Ausbauen

– Sitzbank ausbauen → Rep.-Gr. 72 ; Sitzbank / Einzelsitze aus- und einbauen .

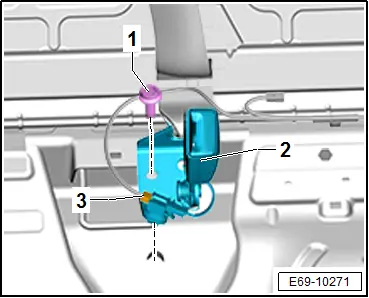

– Elektrische Steckverbindung -3- trennen und frei legen.

– Schraube -1- herausdrehen.

– Gurtschloss hinten rechts -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss hinten

Gurtführung hinten aus- und einbauen

Gurtführung hinten aus- und einbauen

Ausbauen

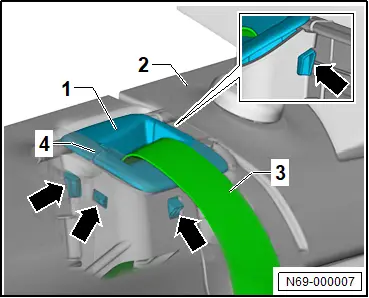

– Bezug und Polster im Bereich der Gurtführung hinten -1- nach unten drücken.

– Mit einem Schraubendreher Rasthaken -Pfeile- entriegeln.

– Gurtführung hinten -1- nach oben ausclipsen.

– Gurtband -3- durch Öffnung -4- herausfädeln und Gurtführung hinten -1- von Rücksitzlehne -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Gurtführung vorn aus- und einbauen

Gurtführung vorn aus- und einbauen

Ausbauen

– B-Säulen-Verkleidung oben ausbauen → Rep.-Gr. 70 ; B-Säulen-Verkleidung oben aus- und einbauen .

– B-Säulen-Verkleidung unten ausbauen → Rep.-Gr. 70 ; B-Säulen-Verkleidung unten aus- und einbauen .

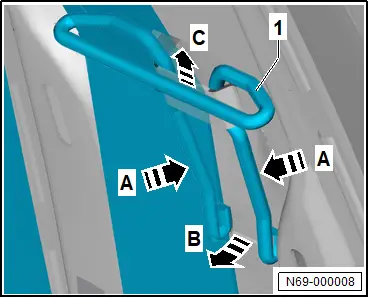

– Gurtführung vorn -1- in -Pfeilrichtung A- zusammendrücken.

– Gleichzeitig Gurtführung vorn -1- in -Pfeilrichtung B- herausziehen.

– Gurtführung vorn -1- bei zusammengedrückten Bügeln -Pfeile A- in -Pfeilrichtung C- herausziehen.

– Gurtband ausfädeln und Gurtführung vorn -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
