Volkswagen ID.3: Druckgeber für Kältemittelkreislauf G805 aus- und einbauen. Expansionsventil aus- und einbauen. Kältemittelleitung vom Expansionsventil ab- und anbauen
Druckgeber für Kältemittelkreislauf G805 aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Steckeinsatz -T40284- ♦ Verschlussstopfen-Set Motor -VAS 6122- Ausbauen Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen. –
Kühlmittelausgleichsbehälter lösen und zur Seite legen → Rep.-Gr.19;

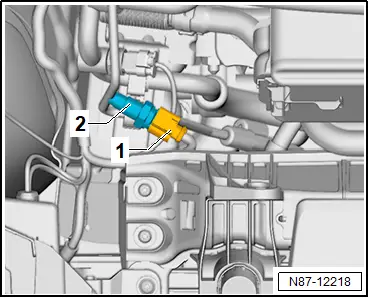

Kühlsystem/Kühlmittel; Kühlmittelausgleichsbehälter aus- und einbauen. – Elektrische Steckverbindung -1- trennen. – Anschluss der Kältemittelleitung und Druckgeber für Kältemittelkreislauf -G805- -2- auf Verschmutzung prüfen und reinigen. Erfrierungsgefahr durch unter Druck ausströmendes Kältemittel. Erfrierungen der Haut und anderer Körperteile möglich. – Schutzhandschuhe tragen. – Schutzbrille tragen. –
Wenn beim Lösen des Druckgebers länger als eine Sekunde Kältemittel aus
Kältemittelleitung tritt, Druckgeber festziehen und defektes
Rückschlagventil ersetzen. – Kältemittel absaugen bzw. ablassen und sofort Kältemittelkreislauf öffnen. – Geber -2- mit Steckeinsatz -T40284- herausdrehen. Druckgeber für Kältemittelkreislauf G805 aus- und einbauen
VORSICHT
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
Expansionsventil aus- und einbauen
Expansionsventil aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Verschlussstopfen-Set Motor -VAS 6122-
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– → Allgemeine Informationen - Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Kältemittelleitungen vom Expansionsventil abbauen → Rep.-Gr.87; Kältemittelleitung vom Expansionsventil ab- und anbauen.

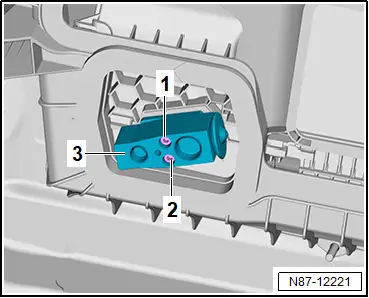

– Schrauben -1- und -2- herausdrehen.
– Expansionsventil -3- herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– → Allgemeine Informationen - Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Verdampfergehäuse
Kältemittelleitung vom Expansionsventil ab- und anbauen
Kältemittelleitung vom Expansionsventil ab- und anbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Verschlussstopfen-Set Motor -VAS 6122-
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– → Allgemeine Informationen - Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.
|
|

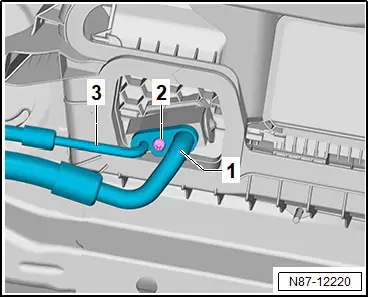

VORSICHT– Schraube -2- herausdrehen.
– Kältemittelleitungen -1- und -3- abziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– → Allgemeine Informationen - Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
