Volkswagen ID.3: Kondensator aus- und einbauen. Trocknerbeutel aus- und einbauen. Absaug- und Füllventil, Nieder- und Hochdruckseite aus- und einbauen
Kondensator aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Verschlussstopfen-Set Motor -VAS 6122- Ausbauen Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen. –
→ Allgemeine Informationen, Klimaanlagen mit Kältemittel
R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station;
Kältemittelkreislauf entleeren. – Kühlermodul zerlegen → Rep.-Gr.19; Kühler/Kühlerlüfter; Kühlermodul zerlegen und zusammenbauen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Wird der Kondensator ersetzt: –
Anpassung der Kältemaschinenölmenge durchführen und gegebenenfalls den
Kältemittelkreislauf reinigen → Allgemeine Informationen - Klimaanlagen
mit Kältemittel R134a/ R1234yf; Rep.-Gr.87; Bauteile ersetzen; Bauteile
ersetzen. Fortsetzung – → Allgemeine Informationen,
Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der
Klima-Service-Station; Kältemittelkreislauf befüllen. Anzugsdrehmomente ♦ → Rep.-Gr.87; Montageübersicht - Kondensator
Trocknerbeutel aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Verschlussstopfen-Set Motor -VAS 6122- Ausbauen Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen. –
→ Allgemeine Informationen, Klimaanlagen mit Kältemittel
R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station;
Kältemittelkreislauf entleeren – Kondensator ausbauen → Rep.-Gr.87; Kondensator aus- und einbauen. Erfrierungsgefahr durch unter Druck ausströmendes Kältemittel. Erfrierungen der Haut und anderer Körperteile möglich. – Schutzhandschuhe tragen. – Schutzbrille tragen. – Kältemittel absaugen bzw. ablassen und sofort Kältemittelkreislauf öffnen. –
Wenn das Absaugen bzw. Ablassen mehr als 10 Minuten zurückliegt und der
Kältemittelkreislauf nicht geöffnet wurde, Kältemittel erneut absaugen
bzw. ablassen. Durch Nachverdampfung ist im Kältemittelkreislauf Druck
entstanden. Kondensator aus- und einbauen
Trocknerbeutel aus- und einbauen
VORSICHT

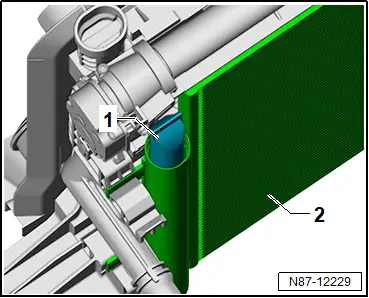

– Verschlussschraube -1- vom Kondensator -2- herausdrehen.
– Trocknerbeutel -1- aus Kondensator -2- herausnehmen.
_174.webp)

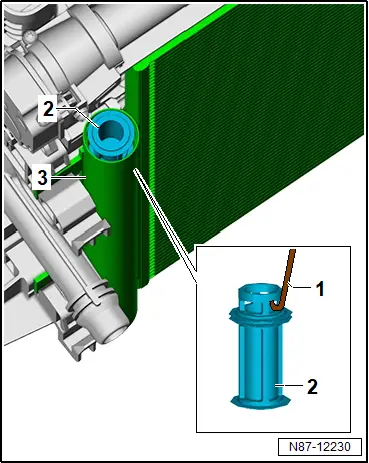

– Filter -2- mit einem Draht -1- aus Kondensator -3- herausziehen.
_140.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Kondensator auf Verschmutzung oder Beschädigung der Gewinde- und der Dichtflächen prüfen.
– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kondensator
Absaug- und Füllventil, Nieder- und Hochdruckseite aus- und einbauen
Absaug- und Füllventil, Nieder- und Hochdruckseite aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Steckeinsatz -T10364/4A-
♦ Verschlussstopfen-Set Motor -VAS 6122-
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.

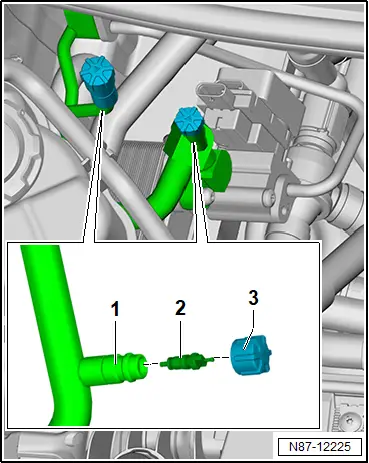

| – Abschirmkappe -3- abschrauben.
– Ventileinsatz -2- mit Steckeinsatz -T10364/4A- herausdrehen. |
|
VORSICHT
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
