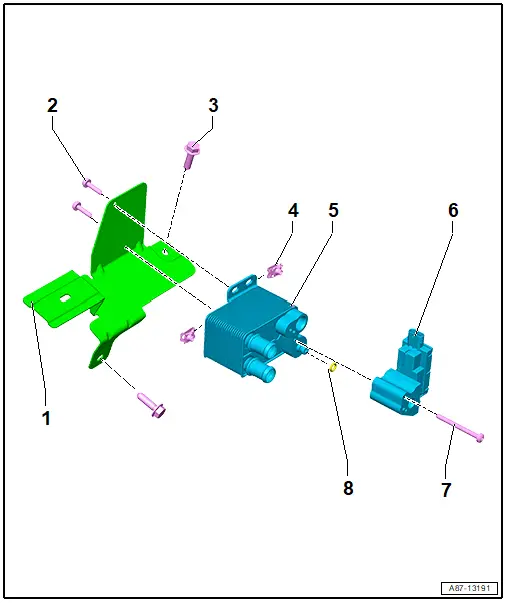

Montageübersicht - Wärmetauscher für Hochvoltbatterie

1 - Halter

2 - Schraube

❏ 2 Stück

❏ 8 Nm

3 - Schraube

❏ 2 Stück

❏ 20 Nm

4 - Klemmmutter

❏ 2 Stück

5 - Wärmetauscher für Hochvoltbatterie

❏ → Rep.-Gr.87; Wärmetauscher für Hochvoltbatterie aus- und einbauen

6 - Expansionsventil 1 für Kältemittel -N636-

❏ → Rep.-Gr.87; Expansionsventil 1 für Kältemittel N636 aus- und einbauen

7 - Schraube

❏ 8 Nm

8 - Dichtring

❏ nach Demontage ersetzen

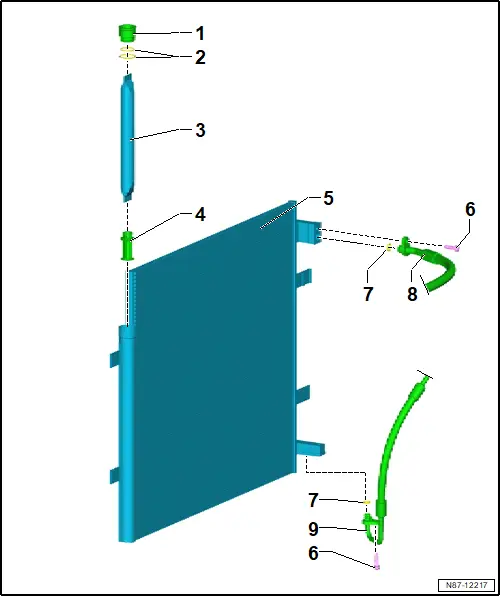

Montageübersicht - Kondensator

1 - Verschlussschraube

❏ nach Demontage ersetzen

❏ 10 Nm

2 - Dichtring

❏ 2 Stück

❏ nach Demontage ersetzen

3 - Trocknerbeutel

❏ nach Demontage ersetzen

❏ → Rep.-Gr.87; Trocknerbeutel/Trockner aus- und einbauen

4 - Filter

❏ nach Demontage ersetzen

5 - Kondensator

❏ → Rep.-Gr.87; Kondensator aus- und einbauen

6 - Schraube

❏ 8 Nm

7 - Dichtring

❏ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen

8 - Kältemittelleitung

❏ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen

9 - Kältemittelleitung

❏ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen

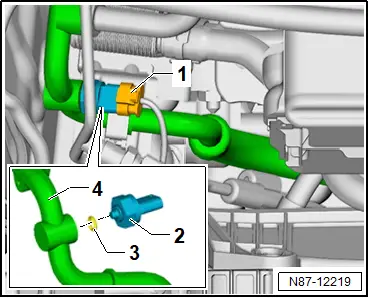

Geber für Kältemitteldruck und Kältemitteltemperatur G395 aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Steckeinsatz -T40284-

♦ Verschlussstopfen-Set Motor -VAS 6122-

Ausbauen

Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.

– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.

– Kühlmittelausgleichsbehälter lösen und zur Seite legen → Rep.-Gr.19; Kühlsystem/Kühlmittel; Kühlmittelausgleichsbehälter aus- und einbauen.

– Elektrische Steckverbindung -1- trennen.

– Anschluss der Kältemittelleitung -4- und Geber für Kältemitteldruck und Kältemitteltemperatur -G395- -2- auf Verschmutzung prüfen und reinigen.

VORSICHT

Erfrierungsgefahr durch unter Druck ausströmendes Kältemittel.

Erfrierungen der Haut und anderer Körperteile möglich.

– Schutzhandschuhe tragen.

– Schutzbrille tragen.

– Kältemittel absaugen bzw. ablassen und sofort Kältemittelkreislauf öffnen.

– Wenn das Absaugen bzw. Ablassen mehr als 10 Minuten zurückliegt und der Kältemittelkreislauf nicht geöffnet wurde, Kältemittel erneut absaugen bzw. ablassen. Durch Nachverdampfung ist im Kältemittelkreislauf Druck entstanden.

– Geber -2- mit Steckeinsatz -T40284- herausdrehen, dabei mit Maulschlüssel an Kältemittelleitung -4- gegenhalten.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
