Volkswagen ID.3: Einbauorteübersicht - Bauteile innerhalb des Fahrzeuginnenraums. Systemübersicht - Kältemittelkreislauf. Montageübersicht - Kältemittelleitungen

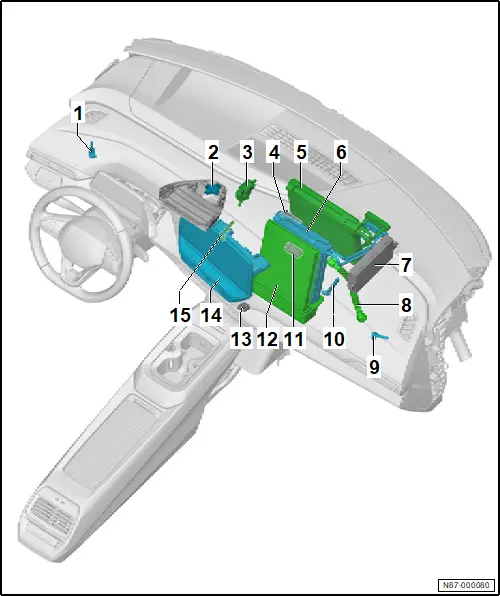

Einbauorteübersicht - Bauteile innerhalb des Fahrzeuginnenraums

Einbauorteübersicht - Bauteile innerhalb des Fahrzeuginnenraums

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt.

1 - Ausströmtemperaturgeber links -G150-

❏ → Rep.-Gr.87; Ausströmtemperaturgeber links G150 aus- und einbauen

2 - Sensor für Regen- und Lichterkennung -G397-

❏ mit Luftfeuchtigkeitsgeber für Klimaanlage -G260-

❏ mit Fotosensor für Sonneneinstrahlung -G107-

❏ → Elektrische Anlage; Rep.-Gr.92; Frontscheibenwischanlage; Sensor für Regen- und Lichterkennung G397 aus- und einbauen

3 - Stellmotor

❏ beispielhaft für alle Stellmotoren

❏ → Rep.-Gr.87; Einbauorteübersicht - Stellmotoren vorn

4 - Temperaturfühler für Verdampfer -G308-

❏ → Rep.-Gr.87; Temperaturfühler für Verdampfer G308 aus- und einbauen

5 - Heizkondensator

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr.87; Heizkondensator aus- und einbauen

6 - Verdampfer

❏ → Rep.-Gr.87; Verdampfer aus- und einbauen

7 - Steuergerät für Heizung und Klimaanlage -J979-

❏ Rechtslenker: spiegelbildlich angeordnet

❏ → Rep.-Gr.87; Steuergerät für Heizung und Klimaanlage J979 aus- und einbauen

8 - Kondenswasserablaufschlauch

❏ → Rep.-Gr.87; Kondenswasserablauf prüfen

❏ → Rep.-Gr.87; Kondenswasserablauf aus- und einbauen

9 - Ausströmtemperaturgeber rechts -G151-

❏ → Rep.-Gr.87; Ausströmtemperaturgeber rechts G151 aus- und einbauen

10 - Ausströmtemperaturgeber für Fußraum rechts -G262-

❏ → Rep.-Gr.87; Ausströmtemperaturgeber für Fußraum rechts G262 aus- und einbauen

11 - Sensor für Kohlendioxidgehalt im Innenraum -G929-

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr.87; Sensor für Kohlendioxidgehalt im Innenraum G929 aus- und einbauen

12 - Hochvoltheizung (PTC) -ZX17-

❏ mit Steuergerät für Hochvoltheizung (PTC) -J848-

❏ mit Hochvoltheizung (PTC) -Z115-

❏ → Rep.-Gr.87; Hochvoltheizung (PTC) ZX17 aus- und einbauen

13 - Temperaturfühler für Fahrzeuginnenraum -G1090-

❏ → Rep.-Gr.87; Temperaturfühler für Fahrzeuginnenraum G1090 aus- und einbauen

14 - Anzeigeeinheit für Steuergerät der Anzeige- und Bedienungseinheit, Informationen vorn -J685-

❏ → Rep.-Gr.87; Anzeigeeinheit für Steuergerät der Anzeige- und Bedienungseinheit, Informationen vorn J685 aus- und einbauen

15 - Ausströmtemperaturgeber für Fußraum links -G261-

❏ → Rep.-Gr.87; Ausströmtemperaturgeber für Fußraum links G261 aus- und einbauen

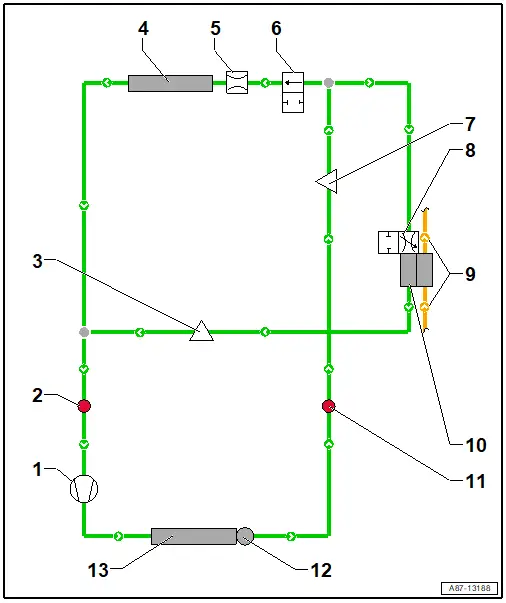

Systemübersicht - Kältemittelkreislauf

Systemübersicht - Kältemittelkreislauf

1 - Klimakompressor -VX81-

❏ → Rep.-Gr.87; Klimakompressor VX81 aus- und einbauen

2 - Geber für Kältemitteldruck und Kältemitteltemperatur -G395-

❏ → Rep.-Gr.87; Geber für Kältemitteldruck und Kältemitteltemperatur G395 aus- und einbauen

3 - Serviceanschluss Niederdruckseite

❏ → Rep.-Gr.87; Absaug- und Füllventil, Nieder- und Hochdruckseite aus- und einbauen

4 - Verdampfer

❏ → Rep.-Gr.87; Verdampfer aus- und einbauen

5 - Expansionsventil

❏ → Rep.-Gr.87; Expansionsventil aus- und einbauen

6 - Absperrventil für Kältemittel zum Heiz- und Klimagerät -N541-

❏ → Rep.-Gr.87; Absperrventil für Kältemittel zum Heiz- und Klimagerät N541 aus- und einbauen

7 - Serviceanschluss Hochdruckseite

❏ → Rep.-Gr.87; Absaug- und Füllventil, Nieder- und Hochdruckseite aus- und einbauen

8 - Expansionsventil 1 für Kältemittel -N636-

❏ → Rep.-Gr.87; Expansionsventil 1 für Kältemittel N636 aus- und einbauen

9 - Einbindung in den Kühlmittelkreislauf für Hochvoltbatterie

❏ → Elektrischer Fahrmotor; Rep.-Gr.19; Kühlsystem/Kühlmittel; Anschlussplan - Kühlmittelschläuche

10 - Wärmetauscher für Hochvoltbatterie

❏ → Rep.-Gr.87; Wärmetauscher für Hochvoltbatterie aus- und einbauen

11 - Druckgeber für Kältemittelkreislauf -G805-

❏ → Rep.-Gr.87; Druckgeber für Kältemittelkreislauf G805 aus- und einbauen

12 - Trockner mit Flüssigkeitsbehälter

❏ → Rep.-Gr.87; Trocknerbeutel aus- und einbauen

13 - Kondensator

❏ → Rep.-Gr.87; Kondensator aus- und einbauen

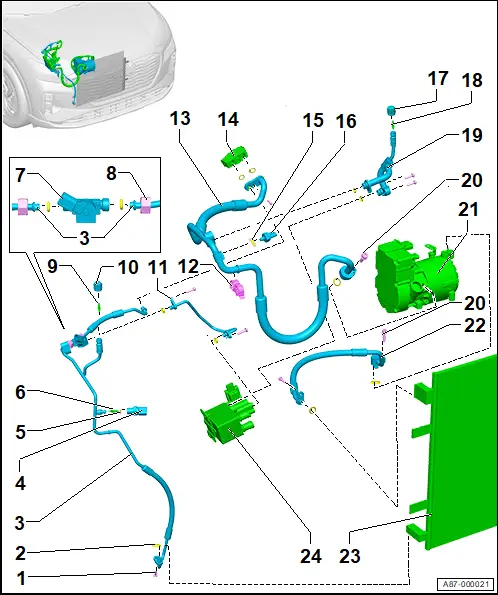

Montageübersicht - Kältemittelleitungen

Montageübersicht - Kältemittelleitungen

1 - Schraube

❏ gilt für alle dargestellten Verbindungsstellen

❏ 8 Nm

2 - Dichtring

❏ gilt für alle dargestellten Verbindungsstellen

❏ nach Demontage ersetzen

3 - Kältemittelleitung

❏ → Rep.-Gr.87; Kältemittelleitung vom Kondensator zum Expansionsventil aus- und einbauen

4 - Druckgeber für Kältemittelkreislauf -G805-

❏ → Rep.-Gr.87; Druckgeber für Kältemittelkreislauf G805 aus- und einbauen

❏ 8 Nm

5 - Dichtring

❏ nach Demontage ersetzen

6 - Ventileinsatz

❏ 0,6 Nm

7 - Absperrventil für Kältemittel zum Heiz- und Klimagerät -N541-

❏ → Rep.-Gr.87; Absperrventil für Kältemittel zum Heiz- und Klimagerät N541 aus- und einbauen

8 - Überwurfmutter

❏ 16,5 Nm

9 - Absaug- und Füllventil, Hochdruckseite

❏ → Rep.-Gr.87; Absaug- und Füllventil, Nieder- und Hochdruckseite aus- und einbauen

❏ 2,2 Nm

10 - Ventilkappe Hochdruck

11 - Kältemittelleitung

❏ → Rep.-Gr.87; Kältemittelleitung vom Wärmetauscher für Hochvoltbatterie zur Hochdruckleitung aus- und einbauen

12 - Halter

13 - Kältemittelleitung

❏ → Rep.-Gr.87; Kältemittelleitung vom Klimakompressor VX81 zum Expansionsventil aus- und einbauen

14 - Expansionsventil

❏ → Rep.-Gr.87; Montageübersicht - Verdampfergehäuse

❏ → Rep.-Gr.87; Expansionsventil aus- und einbauen

15 - Dichtring

❏ nach Demontage ersetzen

16 - Geber für Kältemitteldruck und Kältemitteltemperatur -G395-

❏ → Rep.-Gr.87; Geber für Kältemitteldruck und KältemitteltemperaturG395 aus- und einbauen

❏ 10 Nm

17 - Ventilkappe Niederdruck

18 - Absaug- und Füllventil, Niederdruckseite

❏ → Rep.-Gr.87; Absaug- und Füllventil, Nieder- und Hochdruckseite aus- und einbauen

❏ 2,2 Nm

19 - Kältemittelleitung

❏ → Rep.-Gr.87; Kältemittelleitung vom Wärmetauscher für Hochvoltbatterie zur Niederdruckleitung aus- und einbauen

20 - Schraube

❏ 2 Stück

❏ 20 Nm

21 - Klimakompressor -VX81-

❏ → Rep.-Gr.87; Montageübersicht - Klimakompressor

❏ → Rep.-Gr.87; Klimakompressor VX81 aus- und einbauen

22 - Kältemittelleitung

❏ → Rep.-Gr.87; Kältemittelleitung vom Kondensator zum Klimakompressor VX81 aus- und einbauen

23 - Kondensator

❏ → Rep.-Gr.87; Montageübersicht - Kondensator

❏ → Rep.-Gr.87; Kondensator aus- und einbauen

24 - Wärmetauscher für Hochvoltbatterie

❏ → Rep.-Gr.87; Montageübersicht - Wärmetauscher für Hochvoltbatterie

❏ → Rep.-Gr.87; Wärmetauscher für Hochvoltbatterie aus- und einbauen
