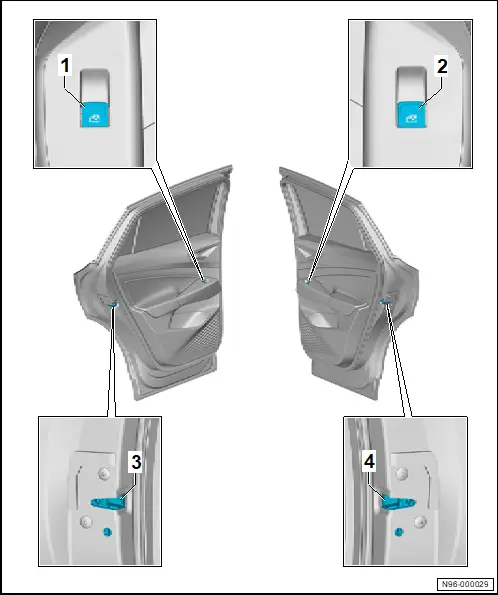

Einbauorteübersicht - Bedienelemente in den hinteren Türen

Einbauorteübersicht - Bedienelemente in den hinteren Türen

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Bedienungseinheit in der Tür hinten Fahrerseite - EX61 -

❏ mit Taster für Fensterheber hinten Fahrerseite - E711 -

❏ mit Lampe für Tasterbeleuchtung - L76 -

❏ → Rep.-Gr. 96 ; Fensterheberschalter/Bedienungseinheit Türen aus und einbauen

2 - Bedienungseinheit in der Tür hinten Beifahrerseite - EX60 -

❏ mit Taster für Fensterheber hinten Fahrerseite - E713 -

❏ mit Lampe für Tasterbeleuchtung - L76 -

❏ → Rep.-Gr. 96 ; Fensterheberschalter/Bedienungseinheit Türen aus und einbauen

3 - Schließeinheit Tür hinten Fahrerseite - VX83 -

❏ Rechtslenker: Schließeinheit Tür hinten Beifahrerseite - VX84 -

❏ mit Türkontaktschalter hinten Fahrerseite - F505 -

❏ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 58 ; Türeinbauteile; Türschloss aus- und einbauen

4 - Schließeinheit Tür hinten Beifahrerseite - VX84 -

❏ Rechtslenker: Schließeinheit Tür hinten Fahrerseite - VX83 -

❏ mit Türkontaktschalter hinten Beifahrerseite - F506 -

❏ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 58 ; Türeinbauteile; Türschloss aus- und einbauen

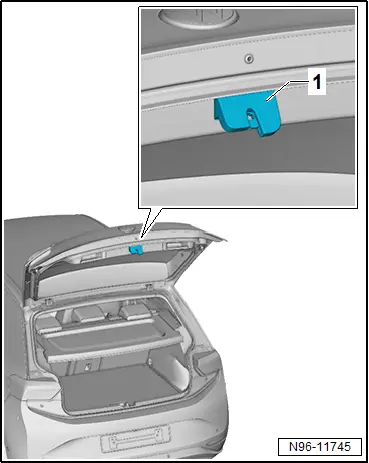

Einbauorteübersicht - Bedienelemente im Kofferraum

Einbauorteübersicht - Bedienelemente im Kofferraum

1 - Schließeinheit für Heckklappe - VX25 -

❏ mit Kontaktschalter in Heckklappe - F111 -

❏ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 55 ; Heckklappe; Schließeinheit für Heckklappe VX25 aus- und einbauen

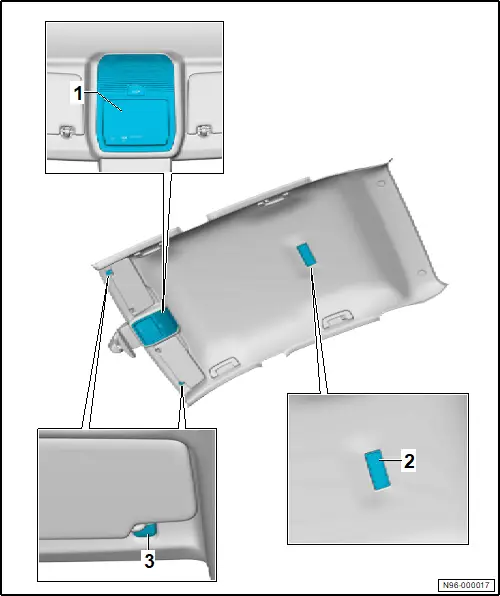

Einbauorteübersicht - Bedienelemente in der Dachverkleidung

Einbauorteübersicht - Bedienelemente in der Dachverkleidung

1 - Dachmodul vorn - WX3 -

❏ mit Taster 1 für Dachrollo - E584 - und Steuergerät für Dachelektronik - J528 -

❏ mit Leseleuchte vorn links - W65 - , Leseleuchte vorn rechts - W66 -

❏ mit Taster für Notruf - E276 - , Kontrollleuchte für Airbag Beifahrerseite aus - K145 -

❏ mit Taster für Innenleuchte vorn - E326 - , Taster für Innenleuchte hinten - E327 -

❏ mit Taster für Leseleuchte vorn links - E633 - , Taster für Leseleuchte vorn rechts - E634 -

❏ ausstattungs-/baustandsabhängig, nur mit Dachmodul vorn - WX3 - ersetzbar

❏ → Rep.-Gr. 96 ; Dachmodul vorn aus- und einbauen

2 - Innenleuchte hinten - WX2 -

❏ ausstattungs-/baustandsabhängig

❏ mit Leseleuchte hinten links - W11 -

❏ mit Leseleuchte hinten rechts - W12 -

❏ mit Taster für Leselicht hinten links - E454 -

❏ mit Taster für Leselicht hinten rechts - E455 -

❏ nur mit Innenleuchte hinten - WX2 - ersetzbar

❏ → Rep.-Gr. 96 ; Innenleuchte/Leseleuchte hinten aus- und einbauen

3 - Sonnenblenden

❏ mit Kontaktschalter für Make-up-Spiegel im Fahrgastraum links - F298 - / Kontaktschalter für Make-up-Spiegel im Fahrgastraum rechts - F299 -

❏ → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ausstattungen; Sonnenblende aus- und einbauen
