Leuchte 2 für Konturbeleuchtung der Schalttafel L244 / L245 aus- und einbauen, Beifahrerseite

Leuchte 2 für Konturbeleuchtung der Schalttafel L244 / L245 aus- und einbauen, Beifahrerseite

Leuchte 2 für Konturbeleuchtung der Schalttafel - L244 - / Leuchte 3 für Konturbeleuchtung der Schalttafel - L245 - wird nachfolgend Konturbeleuchtung genannt.

Der Ausbau ist beispielhaft für einen Linkslenker dargestellt.

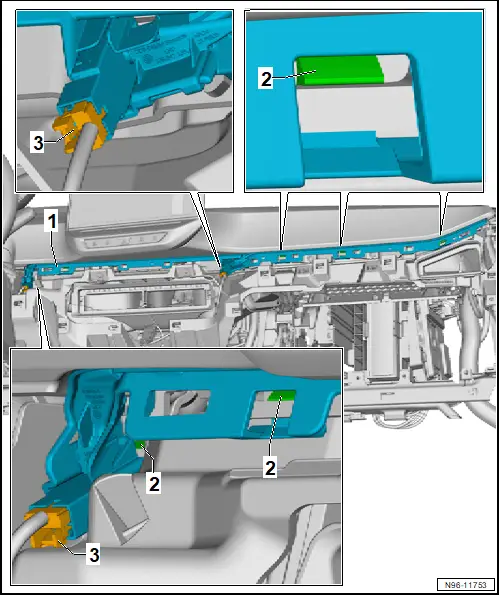

Ausbauen

– Schalttafelabdeckung Beifahrerseite ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Schalttafel; Abdeckung seitlich Schalttafel aus- und einbauen .

– Elektrische Steckverbindung -3- trennen.

– Rasthaken -2- entriegeln.

– Konturbeleuchtung -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

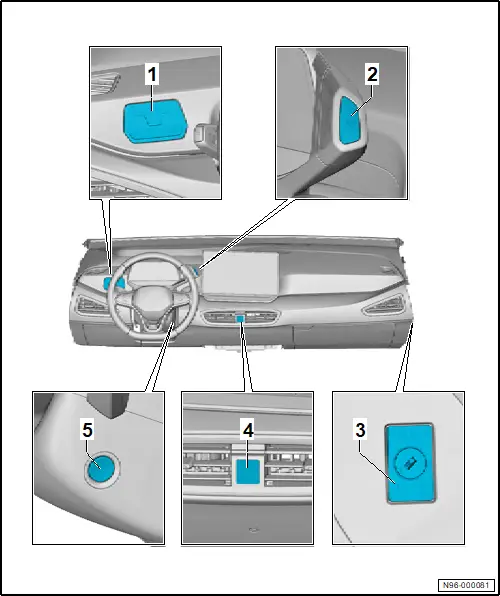

Einbauorteübersicht - Bedienelemente in der Schalttafel

Einbauorteübersicht - Bedienelemente in der Schalttafel

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Bedienungseinheit für Beleuchtung - EX59 -

❏ mit Lichtschalter - E1 -

❏ mit Regler für Schalter- und Instrumentenbeleuchtung - E20 - , Taster für Nebelschlussleuchten - E314 - , Taster für beheizbare Heckscheibe - E230 - , Taster für automatische Fahrlichtsteuerung - E854 - , Taster für Standlicht - E855 - , Taster für Abblendlicht - E856 - , Taster für Defrostfunktion - E782 -

❏ mit Kontrollleuchte für Nebelschlussleuchte - K13 - , Kontrollleuchte für beheizbare Heckscheibe - K10 -

❏ → Rep.-Gr. 96 ; Bedienungseinheit für Beleuchtung EX59 aus- und einbauen

2 - Taster für elektromechanische Feststellbremse - E538 -

❏ mit Kontrollleuchte für elektromechanische Feststellbremse - K213 -

❏ im Steuergerät für Lenksäulenelektronik - J527 -

❏ → Rep.-Gr. 94 ; Steuergerät für Lenksäulenelektronik J527 aus- und einbauen

3 - Schlüsselschalter für Abschaltung des Airbags Beifahrerseite - E224 -

❏ → Karosserie-Montagearbeiten Innen; Rep.-Gr. 69 ; Airbag Beifahrerseite; Schlüsselschalter für Abschaltung des Airbags Beifahrerseite E224 aus- und einbauen

4 - Warnlichtschalter - E3 -

❏ → Rep.-Gr. 96 ; Warnblinklichtschalter EX3 aus- und einbauen

5 - Taster für Startanlage - E378 -

❏ → Rep.-Gr. 96 ; Taster für Startanlage E378 aus- und einbauen

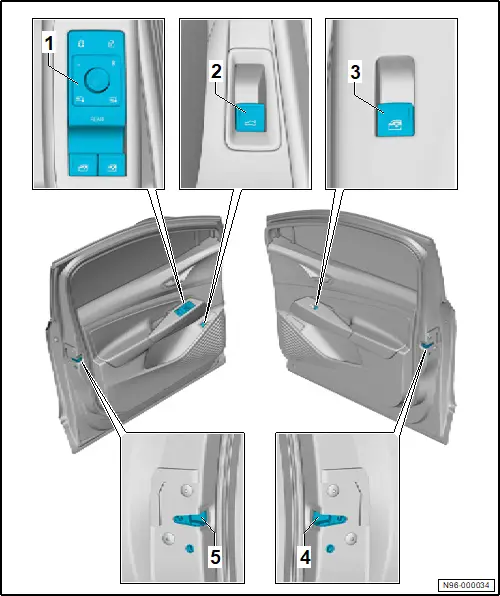

Einbauorteübersicht - Bedienelemente in den vorderen Türen

Einbauorteübersicht - Bedienelemente in den vorderen Türen

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Bedienungseinheit für Fensterheber in Fahrertür - EX36 -

❏ mit Taster für Kindersicherung - E318 - , Bedienungseinheit für Fensterheber in Fahrertür - E512 - , Taster für Fensterheber vorn Fahrerseite - E710 - , Taster für Fensterheber hinten Fahrerseite, in der Fahrertür - E712 - , Taster für Fensterheber hinten Beifahrerseite, in der Fahrertür - E714 - , Taster für Fensterheber Beifahrerseite, in der Fahrertür - E715 -

❏ mit Taster für Innenverriegelung Fahrerseite - E308 - , Schalter für Spiegelverstellung - E43 - , Sperrschalter für Fensterheber hinten - E39 - , Umschalter für Spiegelverstellung - E48 -

❏ mit Kontrollleuchte für Fensterheberverriegelung hinten - K194 - , Kontrollleuchte für Innenverriegelung Fahrerseite - K174 -

❏ → Rep.-Gr. 96 ; Bedienungseinheit für Fensterheber in Fahrertür EX36 aus- und einbauen

2 - Taster für Fernentriegelung der Heckklappe - E233 -

❏ modellabhängig

❏ → Elektrische Anlage; Rep.-Gr. 96 ; Bedienelemente; Taster für Fernentriegelung der Heckklappe E233 aus- und einbauen

3 - Fensterheberschalter Beifahrertür - EX27 -

❏ mit Taster für Fensterheber vorn Beifahrerseite - E716 -

❏ → Rep.-Gr. 96 ; Fensterheberschalter/Bedienungseinheit Türen aus und einbauen

4 - Schließeinheit Beifahrertür - VX22 -

❏ mit Türkontaktschalter Beifahrerseite - F3 -

❏ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 57 ; Türeinbauteile; Türschloss aus- und einbauen

5 - Schließeinheit Fahrertür - VX21 -

❏ mit Türkontaktschalter Fahrerseite - F2 -

❏ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 57 ; Türeinbauteile; Türschloss aus- und einbauen
