Volkswagen ID.3: Warnlichtschalter E3 aus- und einbauen. Bedienungseinheit für Beleuchtung EX59 aus- und einbauen. Bedienungseinheit für Fensterheber in Fahrertür EX36 aus- und einbauen

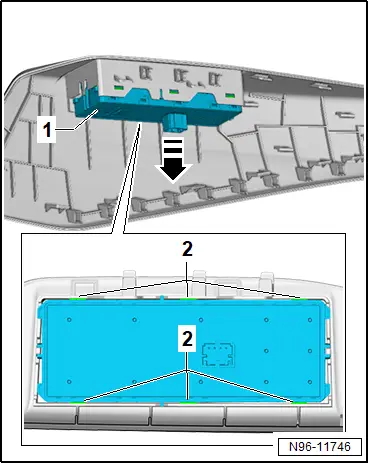

Warnlichtschalter E3 aus- und einbauen Warnlichtschalter - E3 - wird nachfolgend Schalter genannt. Ausbauen –
Mittenausströmer ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.
70 ; Schalttafel; Mittenausströmer aus- und einbauen . – Rasthaken -2- entriegeln. – Schalter -1- in -Pfeilrichtung- herausdrücken. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge.

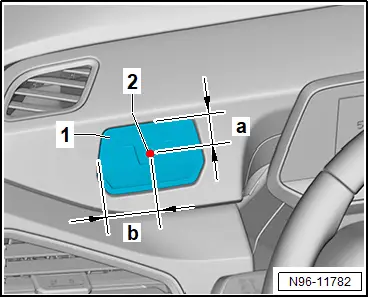

Bedienungseinheit für Beleuchtung EX59 aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Haken - T10538 - Bedienungseinheit für Beleuchtung - EX59 - wird nachfolgend Bedienungseinheit genannt. Der Ausbau ist beispielhaft für einen Linkslenker dargestellt. Bedingung ● Bedienungseinheit nicht zerstörungsfrei ausbaubar. Ausbauen – Mitte Bedienungseinheit -1- Maß -a- und -b- markieren -2- . ♦ a= 26 mm ♦ b= 42 mm Verletzungsgefahr der Hände und Augen durch Splitter. Beim Herausnehmen beschädigter Bauteile können Splitter in die Augen gelangen oder Schnittverletzungen die Folge sein. – Schutzbrille tragen. – Schutzhandschuhe tragen. Gefahr der Beschädigung von Bauteilen. – Schalttafel und Schalttafelausströmer vor Bohrspänen schützen. Beschädigungsgefahr des Luftführungskanals. – Länge des Bohrers, bei 30 mm, markieren. – Mit handelsüblichem 8 mm Bohrer an Markierung -2- , 30 mm in Bedienungseinheit -1- bohren. Warnlichtschalter E3 aus- und einbauen
Bedienungseinheit für Beleuchtung EX59 aus- und einbauen
VORSICHT
HINWEIS HINWEIS

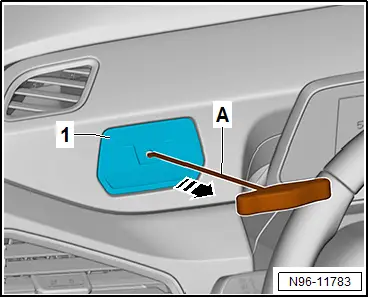

– Haken - T10538 - -A- durch Bohrung führen.
– Haken -A- in Bedienungseinheit -1- verhaken.
– Bedienungseinheit -1- in -Pfeilrichtung- herausziehen.
– Elektrische Steckverbindung trennen.
– Bedienungseinheit -1- abnehmen.
_338.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Bedingung
● Bedienungseinheit muss hörbar einrasten.
● Funktionsprüfung durchführen.
Bedienungseinheit für Fensterheber in Fahrertür EX36 aus- und einbauen
Bedienungseinheit für Fensterheber in Fahrertür EX36 aus- und einbauen
Bedienungseinheit für Fensterheber in Fahrertür - EX36 - wird nachfolgend Bedienungseinheit genannt.
Der Aus- und Einbau ist beispielhaft für einen Linkslenker beschrieben.
Ausbauen
– Blende für Taster ausbauen → Rep.-Gr. 70 ; Türverkleidungen vorn; Blende für Taster aus- und einbauen .

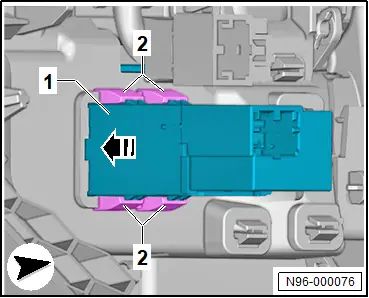

– Rasthaken -2- entriegeln.
– Bedienungseinheit -1- in -Pfeilrichtung- herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
