Volkswagen ID.3: Einbauorteübersicht - Hochvoltleitungen, Steuergeräte für Elektroantrieb, Hochvoltbatterie. Montageübersicht - Medienkanal. Hochvoltleitungssatz für Steuergeräte für Elektroantrieb aus- und einbauen
Einbauorteübersicht - Hochvoltleitungen, Steuergeräte für Elektroantrieb, Hochvoltbatterie 1 - Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 - ❏ Ausstattungsabhängig: Fahrzeuge mit Allradantrieb ❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik 2 für Elektroantrieb JX4 aus- und einbauen 2 - Hochvoltbatterie 1 - AX2 - ❏ Ausstattungsabhängig ❏ → Hochvolt-Batterie; Rep.-Gr. 93 ; Hochvoltbatterie-Einheit; Montageübersicht - eingebaute Hochvoltbatterie 3 - Leistungs- und Steuerelektronik für Elektroantrieb - JX1 - ❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb JX1 aus- und einbauen 4 - Hochvoltleitungssatz zur Leistungs- und Steuerelektronik für Elektroantrieb - JX1 - ❏ Ausstattungsabhängig ❏ → Rep.-Gr. 93 ; Hochvoltleitungssatz für Leistungs- und Steuerelektronik aus- und einbauen, Heckantrieb 5
- Hochvoltleitungssatz zur Leistungs- und Steuerelektronik für
Elektroantrieb - JX1 - und Leistungs- und Steuerelektronik 2 für
Elektroantrieb - JX4 - ❏ Ausstattungsabhängig: Fahrzeuge mit Allradantrieb ❏ → Rep.-Gr. 93 ; Hochvoltleitungssatz für Leistungs- und Steuerelektronik aus- und einbauen, Allradantrieb 6 - Medienkanal ❏ → Kapitel „ Montageübersicht - Medienkanal “

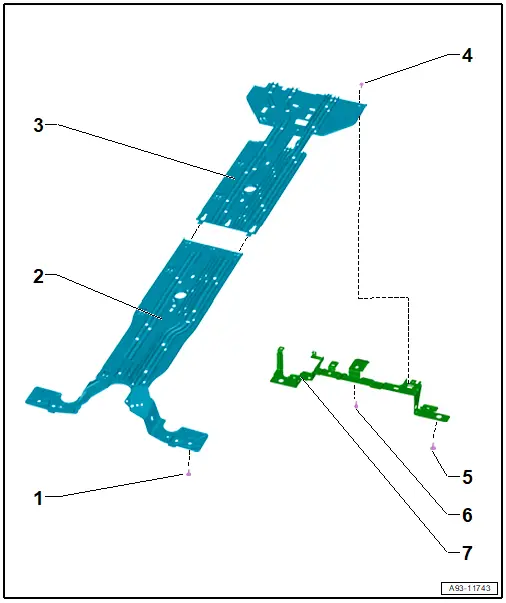

Montageübersicht - Medienkanal 1 - Schraube ❏ 2 Stück ❏ 50 Nm + 90° 2 - Medienkanal ❏ Vorderteil 3 - Medienkanal ❏ Hinterteil 4 - Schraube ❏ 2 Stück ❏ 8 Nm 5 - Schraube ❏ 2 Stück ❏ 20 Nm 6 - Schraube ❏ 20 Nm 7 - Halter ❏ für Medienkanal
Hochvoltleitungssatz für Steuergeräte für Elektroantrieb aus- und einbauen Ausbauen Lebensgefahr durch hohe Spannung. Tod oder schwere Körperverletzungen durch Stromschlag oder Lichtbogen möglich. – Hochvoltsystem durch einen Hochvolttechniker - HVT bzw. einen Hochvoltexperten - HVE spannungsfrei schalten lassen. – → Rep.-Gr. 93 ; Spannungsfreiheit des Hochvoltsystems herstellen . –
Luftansaugkasten des Heiz- und Klimageräts ausbauen → Heizung,
Klimaanlage; Rep.-Gr. 87 ; Heiz- und Klimagerät vorn; Luftansaugkasten

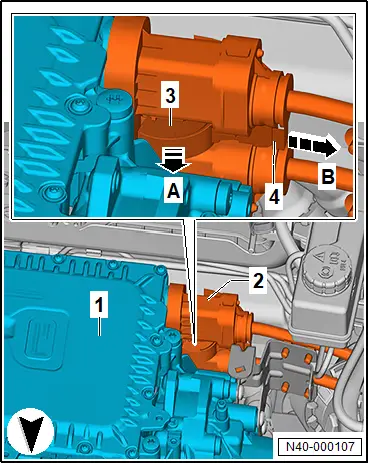

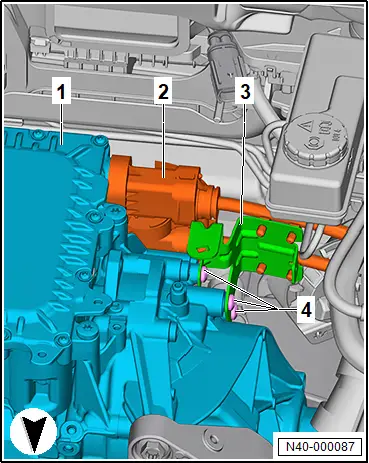

des Heiz- und Klimageräts aus- und einbauen . – Heizelement (PTC) 3 - Z132 - ausbauen → ; Rep.-Gr. ; Heizelement (PTC) 3 Z132 aus- und einbauen . – Schrauben -4- für Halter -3- Hochvoltleitung -2- herausdrehen. – Sicherung -4- in -Pfeilrichtung B- schieben. – Verriegelungsbügel -3- in -Pfeilrichtung A- öffnen und Hochvoltstecker -2- abziehen. –
Unterbodenverkleidung vorn ausbauen → Karosserie-Montagearbeiten
Außen; Rep.-Gr. 66 ; Unterbodenverkleidung; Unterbodenverkleidung vorn

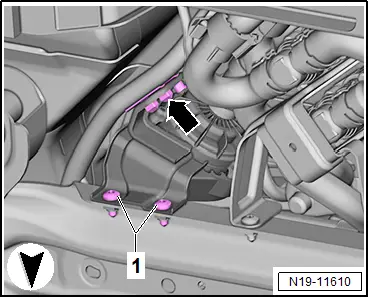

aus- und einbauen . – Schrauben -1- für den Halter der Kühlmittelpumpe herausdrehen. – Entsprechende Hochvoltleitungen -Pfeil- vom Halter abziehen. – Hochvoltleitungen freilegen und nach hinten durchfädeln. –
Hochvoltbatterie ausbauen, dabei den Medienkanal nicht wieder
befestigen → Hochvolt-Batterie; Rep.-Gr. 93 ; Hochvoltbatterie-Einheit;

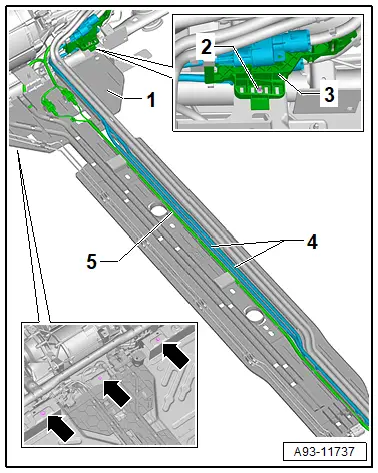

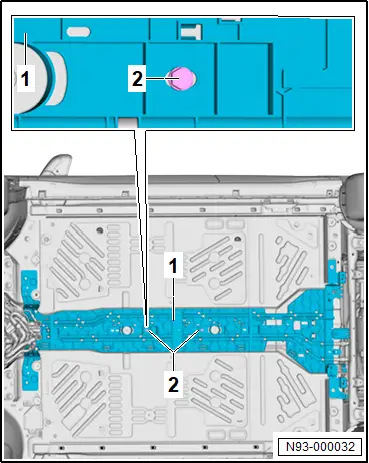

Hochvoltbatterie 1 AX2 aus- und einbauen . – Schrauben -4- und -5- herausdrehen. – Abstützplatte -3- abnehmen. – Schrauben -2- und -6- herausdrehen. – Abstützplatte -1- abnehmen. – Spreizniet -2- öffnen und Halter für Hochvoltleitung -3- lösen. – Schrauben -Pfeile- herausdrehen und Medienkanal -1- leicht nach unten ziehen. – Hochvoltleitung -4- ausclipsen und nach hinten durchfädeln. – Medienkanal -1- mit Schrauben -2- → Elektronischer Teilekatalog (ETKA) befestigen. Einbauorteübersicht - Hochvoltleitungen, Steuergeräte für Elektroantrieb, Hochvoltbatterie
Montageübersicht - Medienkanal
Hochvoltleitungssatz für Steuergeräte für Elektroantrieb aus- und einbauen
GEFAHR
_168.webp)
_096.webp)
_025.webp)
_082.webp)
_005.webp)
Bauteil Anzugsdrehmoment Schraube -2- 20 Nm
– Fahrmotor hinten ausbauen → Rep.-Gr. 10 ; Motor hinten ausbauen .
– Hinterachse absenken → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 42 ; Hinterachse; Hinterachse absenken .

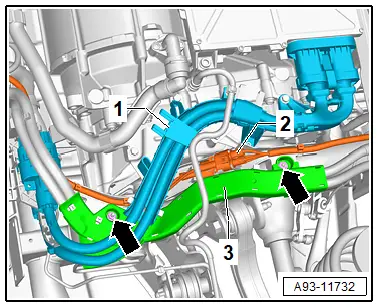

– Hochvoltleitung vom Fahrmotor -1- freilegen und nach vorn durchfädeln.
– Hochvoltleitung -1- abnehmen.
_033.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– → Rep.-Gr. 93 ; Wiederinbetriebnahme des Hochvoltsystems . |
|
WARNUNG Anzugsdrehmomente
♦ → Kapitel „ Montageübersicht - Medienkanal “
♦ → Rep.-Gr. 19 ; Montageübersicht - elektrische Kühlmittelpumpe
