Volkswagen ID.3: Montageübersicht Spannungswandler. Spannungswandler aus- und einbauen. Spannungswandler aus- und einbauen

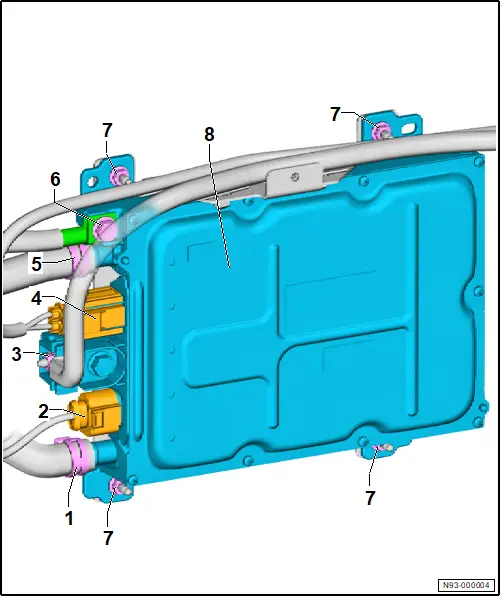

Montageübersicht Spannungswandler 1 - Kühlmittelanschluss 2 - Elektrische Steckverbindung für Bordnetz 3 - 12 Volt Spannungsversorgung ❏ Pluspol ❏ 8 Nm 4 - Elektrische Steckverbindung für Hochvolt 5 - Kühlmittelanschluss 6 - 12 Volt Spannungsversorgung ❏ Minuspol ❏ 20 Nm 7 - Mutter ❏ 4 Stück ❏ 8 Nm 8 - Spannungswandler - A19 - ❏ → Rep.-Gr. 93 ; Spannungswandler A19 aus- und einbauen
Spannungswandler aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Auffangwanne für Werkstattkräne - VAS 6208 - ♦ Schlauchklemmen bis 25mm - 3094 - Spannungswandler - A19 - wird nachfolgend Spannungswandler genannt. Ausbauen Lebensgefahr durch hohe Spannung. Tod oder schwere Körperverletzungen durch Stromschlag oder Lichtbogen möglich. – Hochvoltsystem durch einen Hochvolttechniker - HVT bzw. einen Hochvoltexperten - HVE spannungsfrei schalten lassen. – → Rep.-Gr. 93 ; Spannungsfreiheit des Hochvoltsystems herstellen . Montageübersicht Spannungswandler
Spannungswandler aus- und einbauen
GEFAHR
Wird der Spannungswandler ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts durchzuführen:
– Funktion „Steuergerät ersetzen“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
Fortsetzung
– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Heiz- und Klimagerät vorn; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen .
– Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .
– Auffangwanne für Werkstattkräne - VAS 6208 - unter das Fahrzeug vorn stellen.
– Kühlmittelschläuche mit Schlauchklemmen bis 25mm - 3094 - abklemmen.

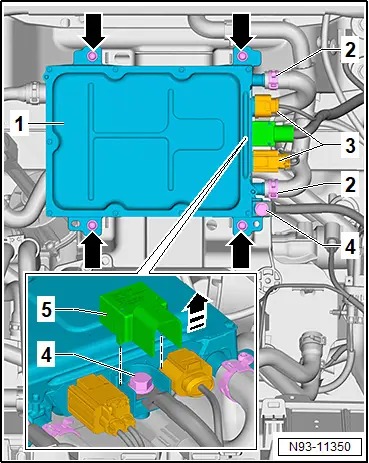

– Schellen -2- trennen und Kühlmittelschläuche abziehen.
– Elektrische Steckverbindung Hochvolt -3- vom Spannungswandler trennen.
– Abdeckkappe Plusleitung -5- hochklappen.
– Schrauben -4- herausdrehen.
– Schrauben -Pfeile- herausdrehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– → Rep.-Gr. 19 ; Kühlsystem/Kühlmittel; Kühlsystem befüllen
Wurde der Spannungswandler ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts durchzuführen:
– Funktion „Steuergerät ersetzen“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
| Fortsetzung
– → Rep.-Gr. 93 ; Wiederinbetriebnahme des Hochvoltsystems . |
|
WARNUNG Anzugsdrehmomente
♦ → Rep.-Gr. 93 ; Montageübersicht - Spannungswandler
Spannungswandler aus- und einbauen
Spannungswandler aus- und einbauen
Spannungswandler - A19 - wird nachfolgend Spannungswandler genannt.
Ladegerät 1 für Hochvoltbatterie - AX4 - wird nachfolgend Ladegerät genannt.
| Ausbauen
– → Rep.-Gr. 93 ; Spannungsfreiheit des Hochvoltsystems herstellen . |
|
GEFAHR Wird der Spannungswandler ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts durchzuführen:
– Funktion „Steuergerät ersetzen“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
Fortsetzung
– Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .
– Ladegerät ausbauen → Rep.-Gr. 93 ; Ladegerät 1 für Hochvoltbatterie AX4 aus- und einbauen .

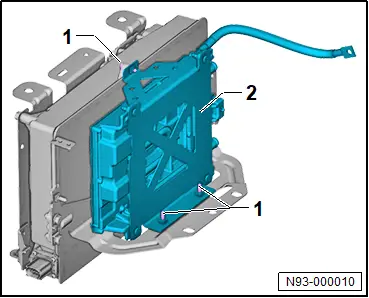

– Schrauben -1- herausdrehen.
– Spannungswandler mit Halter -2- vom Ladegerät trennen.

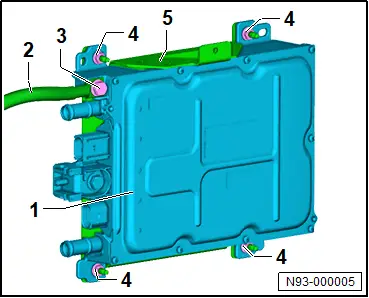

– Schraube -3- herausdrehen.
– Muttern -4- abschrauben.
– Halter -5- von Spannungswandler -1- trennen.
_284.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Wurde der Spannungswandler ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts durchzuführen:
– Funktion „Steuergerät ersetzen“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
| Fortsetzung
– → Rep.-Gr. 93 ; Wiederinbetriebnahme des Hochvoltsystems . |
|
WARNUNG Anzugsdrehmomente
♦ → Rep.-Gr. 93 ; Montageübersicht - Spannungswandler
