Volkswagen ID.3: Einbauorteübersicht - Potenzialausgleichsleitungen. Einbauorteübersicht - Potenzialausgleichsleitungen. Montageübersicht - Ladesteckdose

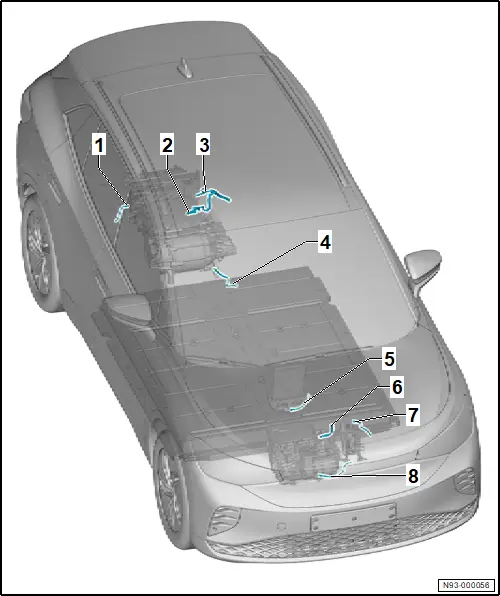

Einbauorteübersicht - Potenzialausgleichsleitungen

Einbauorteübersicht - Potenzialausgleichsleitungen

1 - Potenzialausgleich Spannungswandler - A19 -

❏ → Rep.-Gr. 93 ; Montageübersicht Spannungswandler

2 - Potenzialausgleich Drehstromantrieb - VX54 -

❏ → Rep.-Gr. 10 ; Montageübersicht - Motor hinten

3 - Potenzialausgleich Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ → Rep.-Gr. 93 ; Montageübersicht - Ladegerät für Hochvoltbatterie

4 - Potenzialausgleich Hochvoltbatterie 1 - AX2 -

❏ → Rep.-Gr. 93 ; Montageübersicht - ausgebaute Hochvoltbatterie

5 - Potenzialausgleich Hochvoltheizung (PTC) - ZX17 -

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Heiz- und Klimagerät vorn; Hochvoltheizung (PTC) ZX17 aus- und einbauen

6 - Potenzialausgleich Drehstromantrieb 2 - VX97 -

❏ → Rep.-Gr. 10 ; Montageübersicht - Motor vorn

7 - Potenzialausgleich Heizelement (PTC) 3 - Z132 -

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Kühlmittelkreislauf; Heizelement (PTC) 3 Z132 aus- und einbauen, Allradantrieb

8 - Potenzialausgleich Klimakompressor - VX81 -

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Klimakompressor; Montageübersicht - Klimakompressor

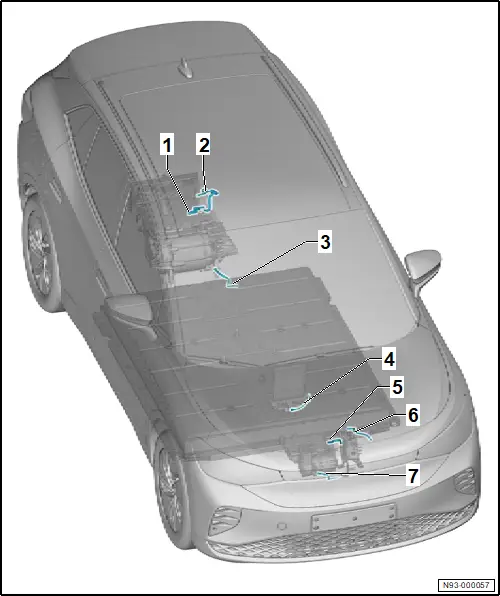

Einbauorteübersicht - Potenzialausgleichsleitungen

Einbauorteübersicht - Potenzialausgleichsleitungen

1 - Potenzialausgleich Drehstromantrieb - VX54 -

❏ → Rep.-Gr. 10 ; Montageübersicht - Motor hinten

2 - Potenzialausgleich Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ → Rep.-Gr. 93 ; Montageübersicht - Ladegerät für Hochvoltbatterie

3 - Potenzialausgleich Hochvoltbatterie 1 - AX2 -

❏ → Rep.-Gr. 93 ; Montageübersicht - ausgebaute Hochvoltbatterie

4 - Potenzialausgleich Hochvoltheizung (PTC) - ZX17 -

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Heiz- und Klimagerät vorn; Hochvoltheizung (PTC) ZX17 aus- und einbauen

5 - Potenzialausgleich Spannungswandler - A19 -

❏ → Rep.-Gr. 93 ; Montageübersicht Spannungswandler

6 - Potenzialausgleich Heizelement (PTC) 3 - Z132 -

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Kühlmittelkreislauf; Heizelement (PTC) 3 Z132 aus- und einbauen, Heckantrieb

7 - Potenzialausgleich Klimakompressor - VX81 -

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Klimakompressor; Montageübersicht - Klimakompressor

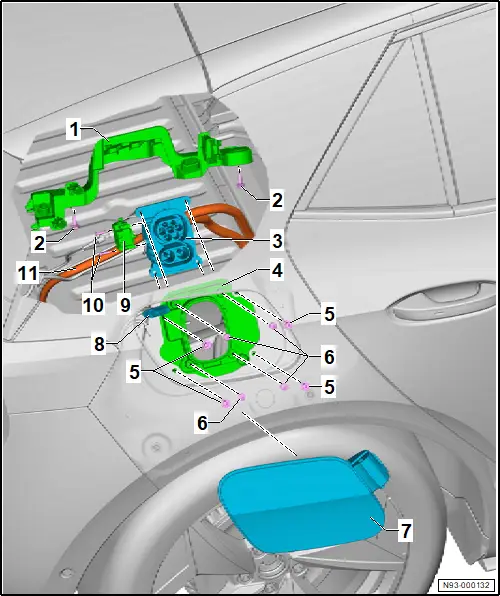

Montageübersicht - Ladesteckdose

Montageübersicht - Ladesteckdose

1 - Halter

2 - Schraube

❏ 2 Stück

❏ M6 x 20

❏ 8 Nm

3 - Ladesteckdose 1 für Hochvoltbatterieladung - UX4 -

❏ mit Ladeleitung → Rep.-Gr. 93 ; Ladesteckdose 1 für Hochvoltbatterieladung UX4 aus- und einbauen

4 - Halter

5 - Schraube

❏ 4 Stück

❏ M6 x 18

❏ 8 Nm

6 - Schraube

❏ 4 Stück

❏ 8 Nm

7 - Ladeklappeneinheit

❏ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 55 ; Ladeklappeneinheit; Ladeklappeneinheit aus- und einbauen

8 - LED-Modul für Ladesteckdose 1 - L263 -

❏ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 55 ; Ladeklappeneinheit; LED-Modul für Ladesteckdose 1 L263 aus- und einbauen

9 - Stellelement für Hochvolt-Ladesteckerverriegelung 1 - F498 -

❏ → Rep.-Gr. 93 ; Stellelement für Hochvolt-Ladesteckerverriegelung 1F498 aus- und einbauen

10 - Schraube

❏ 2 Stück

❏ 1,2 Nm

11 - Ladeleitung

❏ mit Ladesteckdose 1 für Hochvoltbatterieladung - UX4 -
