Volkswagen ID.3: Halter für Motorsteuergerät J623 aus- und einbauen. Spannungsfreiheit des Hochvoltsystems herstellen. Wiederinbetriebnahme des Hochvoltsystems

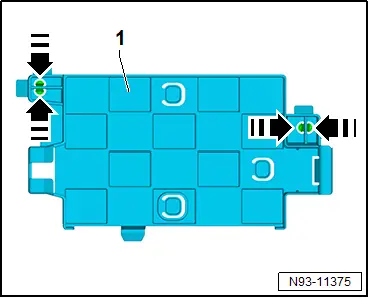

Halter für Motorsteuergerät J623 aus- und einbauen Ausbauen – Motorsteuergerät - J623 - ausbauen → Rep.-Gr. 93 ; Motorsteuergerät J623 aus- und einbauen . – Rasthaken in -Pfeilrichtung- zusammendrücken. – Halter für Motorsteuergerät - J623 - -1- herausnehmen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge. – Halter für Motorsteuergerät - J623 - bis zum hörbaren Einrasten aufstecken.
Spannungsfreiheit des Hochvoltsystems herstellen Lebensgefahr durch hohe Spannung. Tod oder schwere Körperverletzungen durch Stromschlag oder Lichtbogen möglich. – Hochvoltsystem durch einen Hochvolttechniker - HVT bzw. einen Hochvoltexperten - HVE spannungsfrei schalten lassen. Bedingung ● Wenn bei dem Arbeitsablauf der Spannungsfreischaltung Probleme auftreten, muss der Hochvoltexperte informiert werden. Halter für Motorsteuergerät J623 aus- und einbauen
Spannungsfreiheit des Hochvoltsystems herstellen
GEFAHR
– Kalibrierten Spannungsprüfer mit geeigneten Messspitzen bereithalten.
– Beschilderung und Absperrung vorbereiten.
– Hochvoltsystem mit → spannungsfrei schalten → Rep.-Gr. 00 ; Diagnoseeinstiege .
Wiederinbetriebnahme des Hochvoltsystems
Wiederinbetriebnahme des Hochvoltsystems
|
|
WARNUNG – Prüfung Potenzialausgleichsleitung durchführen.
♦ Sichtprüfung Isolierung der gelösten Potenzialausgleichsleitung.
♦ Anzugsdrehmoment der gelösten Verschraubung für Potenzialausgleichsleitung prüfen.
– Hochvoltsystem mit → in Betrieb nehmen → Rep.-Gr. 00 ; Diagnoseeinstiege .
