Feststellmotor V282/V283 aus- und einbauen

Feststellmotor V282/V283 aus- und einbauen

Ausbauen

Feststellmotor links - V282 - und Feststellmotor rechts - V283 - werden nachfolgend Feststellmotor genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Bedingung

● Zündung muss bis zum Trennen der elektrischen Steckverbindung mindestens 30 Sekunden ausgeschaltet sein.

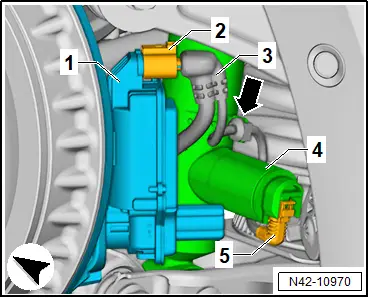

– Elektrische Steckverbindung -2- am Feststellmotor -1- trennen.

– Bremsbacken ausbauen und Feststellbremsseil aus Bremsbacke aushängen → Rep.-Gr. 46 ; Bremsbacken aus- und einbauen .

– Rastnase im Halter herunterdrücken und Feststellmotor aus Halter drehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Funktion „Grundeinstellung Bremsanlage“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Anzugsdrehmomente

♦ → Rep.-Gr. 46 ; Montageübersicht - Hinterradbremse, Trommelbremse

♦ → Rep.-Gr. 46 ; Montageübersicht - Bremsbacken

Montageübersicht - Bremspedal, Linkslenker

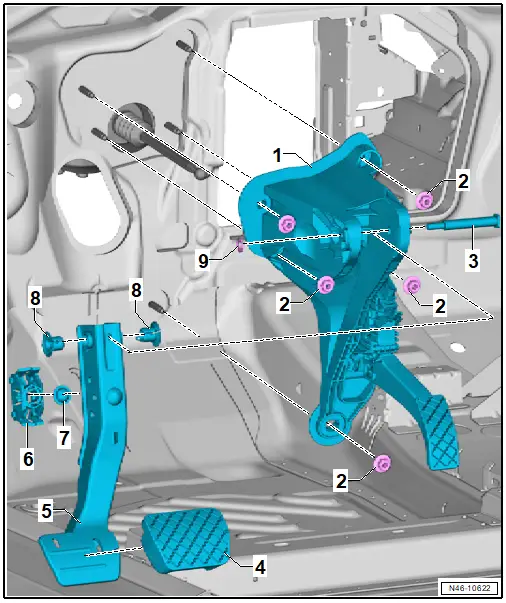

Montageübersicht - Bremspedal, Linkslenker

1 - Lagerbock

❏ → Rep.-Gr. 46 ; Lagerbock aus- und einbauen

2 - Mutter

❏ 5 Stück

❏ nach Demontage ersetzen

❏ 20 Nm

3 - Lagerbolzen

❏ nach Demontage ersetzen

4 - Kappe

5 - Bremspedal

❏ → Rep.-Gr. 46 ; Bremspedal vom Bremskraftverstärker trennen und verbinden

❏ → Kapitel „ Bremspedal aus- und einbauen, Linkslenker “

6 - Aufnahme

❏ für Kugelkopf Druckstange des Bremskraftverstärkers

7 - Lagerschale

8 - Lagerbuchse

9 - Sicherungsklemmscheibe

❏ nach Demontage ersetzen

Montageübersicht - Bremspedal, Rechtslenker

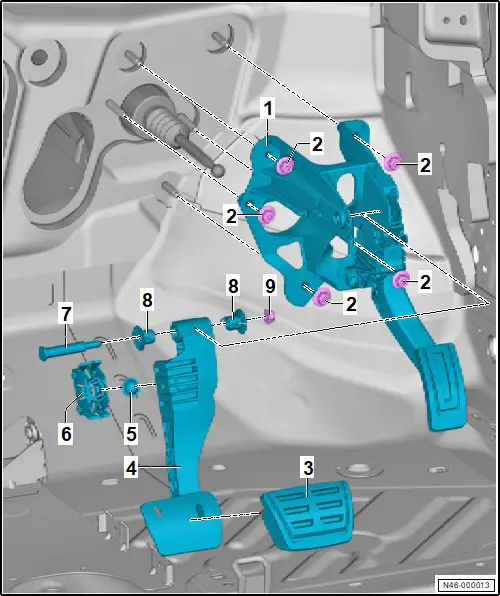

Montageübersicht - Bremspedal, Rechtslenker

1 - Lagerbock

❏ → Rep.-Gr. 46 ; Lagerbock aus- und einbauen

2 - Mutter

❏ 5 Stück

❏ nach Demontage ersetzen

❏ 20 Nm

3 - Kappe

4 - Bremspedal

❏ → Rep.-Gr. 46 ; Bremspedal vom Bremskraftverstärker trennen und verbinden

❏ → Kapitel „ Bremspedal aus- und einbauen, Linkslenker “

5 - Lagerschale

6 - Aufnahme

❏ für Kugelkopf Druckstange des Bremskraftverstärkers

7 - Lagerbolzen

❏ nach Demontage ersetzen

8 - Lagerbuchse

9 - Mutter

❏ nach Demontage ersetzen

❏ 20 Nm
