Volkswagen ID.3: Gelenkwelle zerlegen und zusammenbauen, Gleichlaufgelenk. Gelenkwelle zerlegen und zusammenbauen, Tripodegelenk. Gelenkwelle für Radlagergehäuse ausdrücken

Volkswagen ID.3 (E11, E12) 2020-2025 Reparaturanleitung / Fahrwerk :: Fahrwerk, Achsen, Lenkung. Radaufhängung hinten, Gelenkwelle / Gelenkwelle zerlegen und zusammenbauen, Gleichlaufgelenk. Gelenkwelle zerlegen und zusammenbauen, Tripodegelenk. Gelenkwelle für Radlagergehäuse ausdrücken

Gelenkwelle zerlegen und zusammenbauen, Gleichlaufgelenk

Gelenkwelle zerlegen und zusammenbauen, Gleichlaufgelenk

– Gelenkwelle ausbauen → Rep.-Gr. 42 ; Gelenkwelle aus- und einbauen .

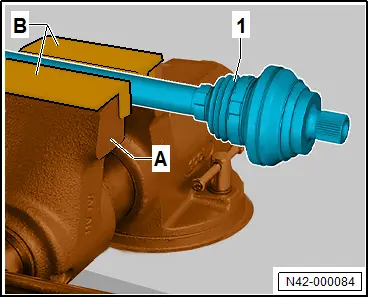

– Gelenkwelle -1- mit Schutzbacken -B- in Schraubstock -A- einspannen.

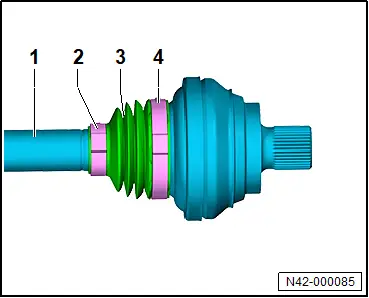

– Klemmschellen -2- und -4- für Gelenkschutzhülle -3- öffnen.

– Gelenkschutzhülle -3- auf Gelenkwelle -1- zurückschieben.

– Fett entfernen und Gelenkwelle -1- reinigen.

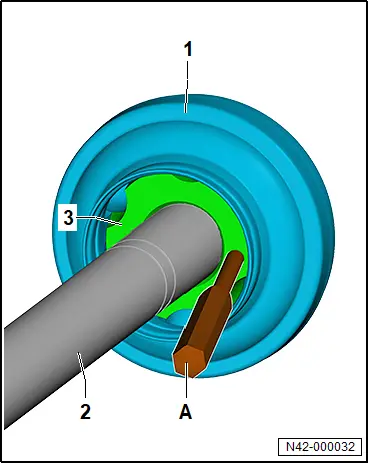

– Gleichlaufgelenk -1- mit einem Dorn -A- von der Gelenkwelle -2- treiben.

– Dorn -A- muss genau an der Kugelnabe -3- des Gleichlaufgelenks -1- angesetzt werden.

– Dorn -A - dabei an Kugelnabe -3- umsetzen.


Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Gleichlaufgelenk und Gelenkwelle -1- reinigen.

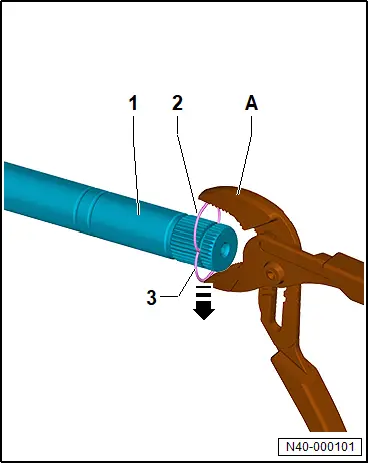

– Handelsübliche Wasserpumpenzange -A- verwenden.

– Zangenbacken der Wasserpumpenzange -A- mit Klebeband abkleben um Beschädigungen an der Verzahnung der Gelenkwelle -1- zuvermeiden.

– Enden vom neuen Sicherungsring -2- an den Enden vom alten Sicherungsring -3- ansetzen.

– Wasserpumpenzange -A- ansetzen und den alten Sicherungsring -3- aus Nut der Gelenkwelle -1- herausdrücken.

– Dabei wird der neue Sicherungsring -2- gleichzeitig mit in Nut der Gelenkwelle -1- eingepresst.

– Richtigen Sitz vom Sicherungsring -2- prüfen.


– Klemmschelle mit dem kleineren Durchmesser aufschieben.

– Gelenkschutzhülle auf die Gelenkwelle schieben.

– Klemmschelle mit dem größeren Durchmesser aufschieben.

– Gleichlaufgelenk mit Kunststoffhammer auf die Gelenkwelle auftreiben, bis Sicherungsring einrastet.

– Hälfte Gesamtfettmenge aus dem Reparatursatz in die Rückseite des Gleichlaufgelenk drücken.

– Restliche Fettmenge aus dem Reparatursatz in die Gelenkschutzhülle drücken.

– Gelenkschutzhülle mit der Klemmschelle auf das Gleichlaufgelenk schieben.

– → Rep.-Gr. 42 ; Klemmschelle für Achsmanschette spannen .

Gelenkwelle zerlegen und zusammenbauen, Tripodegelenk

Gelenkwelle zerlegen und zusammenbauen, Tripodegelenk

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Druckplatte - VW401 -

♦ Druckstempel - VW409 -

♦ Montagevorrichtung - T10065/1 -

♦ Montagevorrichtung - T10065/4 -

♦ Rohrstück - VW416B -

♦ Zange für Sicherungsringe - VAS 5503A -

Ausbauen

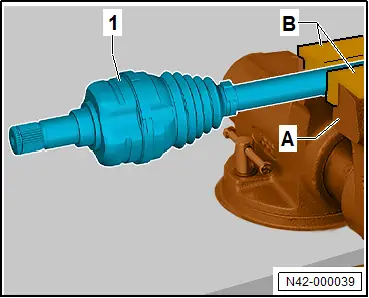

– Gelenkwelle -1- mit Schutzbacken -B- in Schraubstock -A- einspannen.

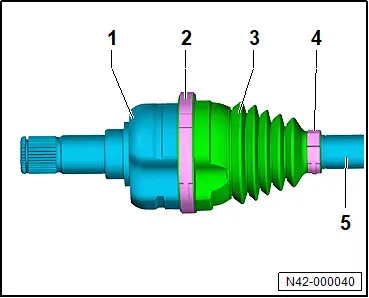

– Klemmschellen -2- und -4- für Gelenkschutzhülle -3- öffnen.

– Gelenkschutzhülle -3- auf Gelenkwelle -5- zurückschieben.

– Gelenkstück -1- von Gelenkwelle abziehen.

– Fett entfernen und Gelenkwelle -5- reinigen.

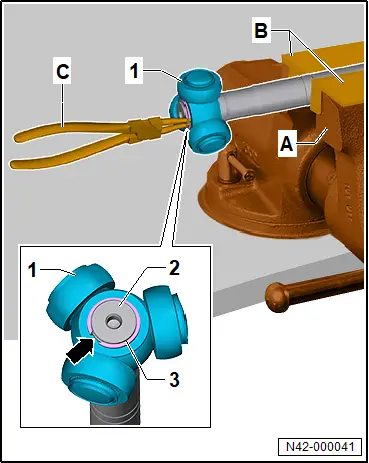

– Sicherungsring -3- mit Zange für Sicherungsringe - VAS 5503A - -C- ausbauen.

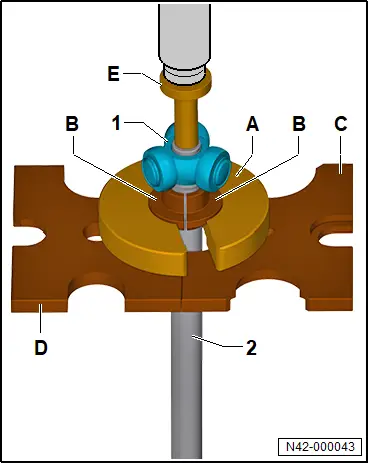

– Druckplatte - VW401 - -C- und Druckplatte - VW401 - -D- in Werkstattpresse einlegen.

– Montagevorrichtung - T10065/4 - -B- an Gelenkwelle -2- ansetzen.

– Montagevorrichtung - T10065/1 - -A- mit Öffnung über Gelenkwelle -2- schieben.

– Gelenkwelle -2- mit Montagevorrichtung - T10065/4 - -B- in Montagevorrichtung - T10065/1 - -A- einsetzen.

– Gelenkwelle -2- mit Montagevorrichtung - T10065/4 - -B- und Montagevorrichtung - T10065/1 - -A- zwischen Druckplatte - VW401 - -C- und Druckplatte - VW401 - -D- einsetzen.

– Druckplatte - VW401 - -C- und Druckplatte - VW401 - -D- zusammenschieben.

– Gelenkwelle mit Montagevorrichtung - T10065/4 - -B- und Montagevorrichtung - T10065/1 - -A- an Druckplatte - VW401 - -C- und Druckplatte - VW401 - -D- aufsetzen.

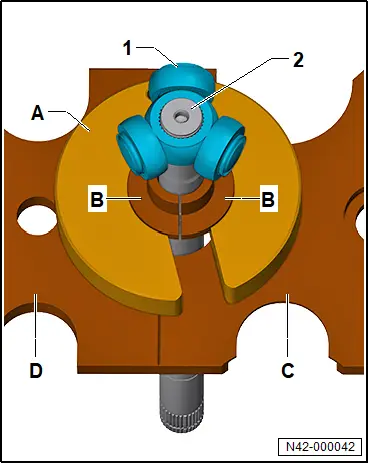

– Prüfen, ob Tripodestern -1- richtig auf Montagevorrichtung - T10065/4 - -B- sitzt.


– Druckstempel - VW409 - -E- an Gelenkwelle -2- ansetzen.

– Tripodestern -1- von Gelenkwelle -2- abpressen.

– Gelenkschutzhülle von Gelenkwelle -2- abziehen.

– Gelenkwelle -2- , Gelenkstück und Nut für Dichtring reinigen.


Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Kleine Klemmschelle für Gelenkschutzhülle auf Gelenkwelle aufschieben.

– Gelenkschutzhülle auf Gelenkwelle aufschieben.

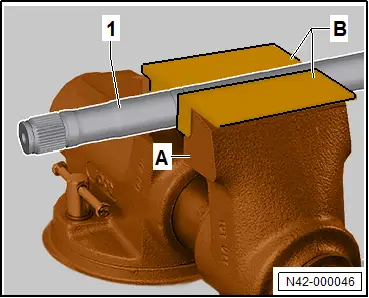

– Gelenkwelle -1- mit Schutzbacken -B- in Schraubstock -A- einspannen.


– Tripodestern -1- reinigen.

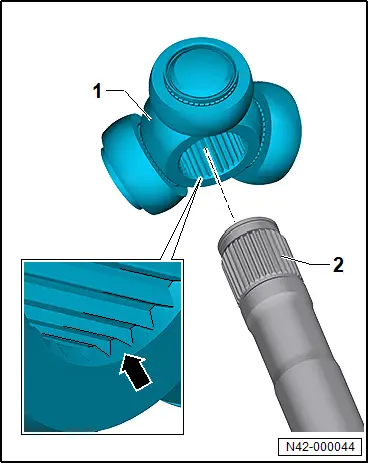

– Tripodestern -1- auf Gelenkwelle -2- aufstecken.

Bedingung

● Die Fase -Pfeil- am Tripodestern -1- zeigt zur Gelenkwelle -2- .

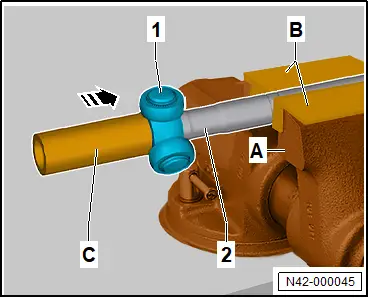

– Tripodestern -1- auf Gelenkwelle -2- mit Rohrstück - VW416B - -C- auftreiben.

– Tripodestern -1- bis zum Anschlag auftreiben.


– Neuen Sicherungsring -3- mit Zange für Sicherungsringe - VAS 5503A - -C- einbauen.

– Dabei auf richtigen Sitz achten.


– Hälfte Gesamtfettmenge aus Reparatursatz in Tripodegelenk drücken.

– Klemmschelle mit größeren Durchmesser aufschieben.

– Gelenkstück über Rollen schieben und festhalten.

– Restliche Fettmenge aus Reparatursatz in Rückseite des Tripodegelenks drücken.

– Gelenkschutzhülle mit Klemmschelle auf das Gelenkstück schieben.

– → Rep.-Gr. 42 ; Klemmschelle für Achsmanschette spannen .

Gelenkwelle für Radlagergehäuse ausdrücken

Gelenkwelle für Radlagergehäuse ausdrücken

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Ausdrücker - T10520A -

♦ Druckstück - T10520/5 -

Wenn sich Gelenkwelle nicht aus Radlagereinheit herausziehen lässt, kann Gelenkwelle mit Ausdrücker - T10520A - aus Radlagereinheit gedrückt werden.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

– Gelenkwellenverschraubung lösen → Rep.-Gr. 42 ; Gelenkwellenverschraubung lösen und festziehen .

– Rad abbauen → Rep.-Gr. 44 ; Rad ab- und anbauen .

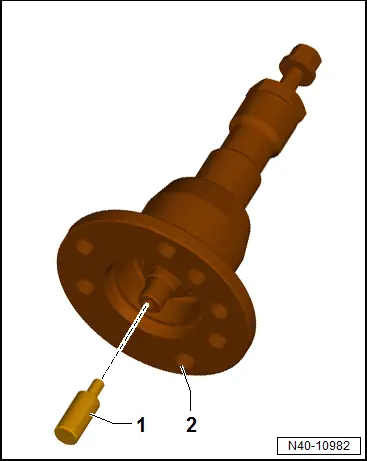

– Druckstück - T10520/5 - -1- in Ausdrücker - T10520A - -2- einsetzen.


– Ausdrücker - T10520A - -A- mit 3 Radschrauben -3- an Bremstrommel -1- befestigen.

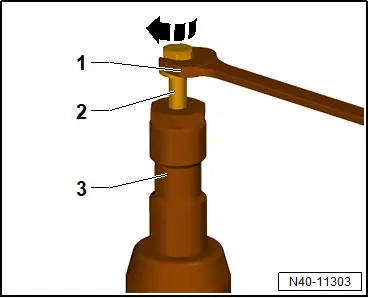

– Schraube -2- mit Werkstattmittel -1- herausdrehen.

– Rändelmutter vom Ausdrücker - T10520A - -3- handfest anziehen.

– Schraube -2- mit Werkstattmittel -1- in -Pfeilrichtung- bis Anschlag drehen.

– Schraube -2- herausdrehen.

– Rändelmutter vom Ausdrücker - T10520A - -3- handfest anziehen.

– Schraube -2- mit Werkstattmittel -1- in -Pfeilrichtung- bis Anschlag drehen.

Bedingung

● Wenn Gelenkwelle noch festsitzt muss Vorgang wiederholt werden.

● Nach dem Herausdrücken der Gelenkwelle bzw. zum Nachsetzen muss Spindel wieder in Ausgangsstellung zurück gedreht werden, damit hydraulische Wirkung genutzt werden kann.
