Volkswagen ID.3: Gurtendbeschlag vorn aus- und einbauen. Gurtendbeschlag hinten außen aus- und einbauen. Gurtschloss vorn aus- und einbauen

Gurtendbeschlag vorn aus- und einbauen

Gurtendbeschlag vorn aus- und einbauen

Ausbauen

Gurtendbeschlag vorn mit Zünder für Gurtstraffer 2 Fahrerseite - N297 - oder Zünder für Gurtstraffer 2 Beifahrerseite - N298 - wird nachfolgend Gurtendbeschlag vorn genannt.

– Masseleitung der Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .

– Einstiegsleiste vorn ausbauen → Rep.-Gr. 70 ; Einstiegsleiste vorn aus- und einbauen

– B-Säulen-Verkleidung oben ausbauen → Rep.-Gr. 70 ; B-Säulen-Verkleidung oben aus- und einbauen .

– B-Säulen-Verkleidung unten ausbauen → Rep.-Gr. 70 ; B-Säulen-Verkleidung unten aus- und einbauen .

– Vordersitz ausbauen → Rep.-Gr. 72 ; Vordersitz aus- und einbauen .

– Bodenbelag im Bereich vom Gurtendbeschlag vorn zur Fahrzeugmitte drücken.

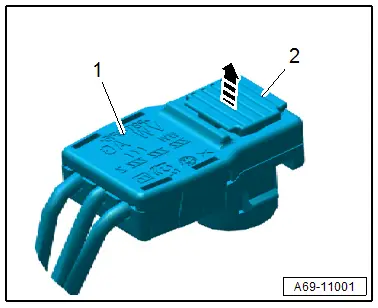

– Steckersicherung -2- mit einem kleinen Schraubendreher in -Pfeilrichtung- entriegeln und elektrische Steckverbindung -1- trennen.

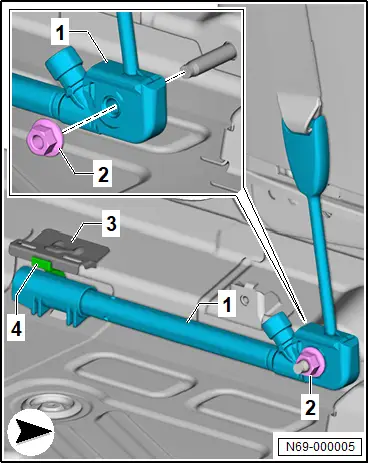

– Mutter -2- abschrauben.

– Einen Schraubendreher zwischen Bügel -4- und Blechflansch -3- ansetzen.

– Bügel -4- leicht nach unten drücken und Gurtendbeschlag vorn -1- nach innen abnehmen.

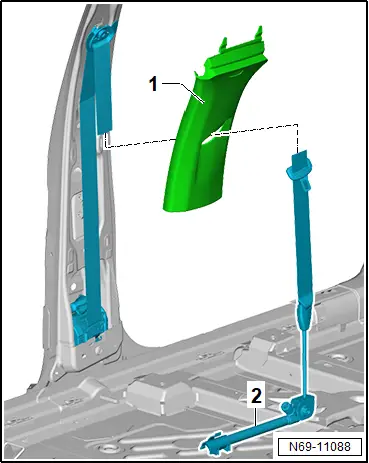

– Gurtendbeschlag vorn -2- durch Öffnung in B-Säulen-Verkleidung oben -1- ausfädeln.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Elektrische Steckverbindungen bis zum hörbaren Einrasten aufstecken.

Anzugsdrehmomente

♦ → Rep.-Gr. 69 ; Montageübersicht - Dreipunkt-Sicherheitsgurt vorn

Gurtendbeschlag hinten außen aus- und einbauen

Gurtendbeschlag hinten außen aus- und einbauen

Ausbauen

– Einstiegsleiste hinten ausbauen → Rep.-Gr. 70 ; Einstiegsleiste hinten aus- und einbauen .

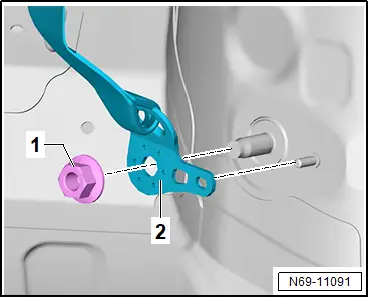

– Mutter -1- abschrauben.

– Gurtendbeschlag hinten außen -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 69 ; Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen

Gurtschloss vorn aus- und einbauen

Gurtschloss vorn aus- und einbauen

Gurtschloss vorn mit Gurtschalter Fahrerseite - E24 - oder Gurtschalter Beifahrerseite - E25 - wird nachfolgend Gurtschloss vorn genannt.

Ausbauen

– Vordersitz ausbauen → Rep.-Gr. 72 ; Vordersitz aus- und einbauen .

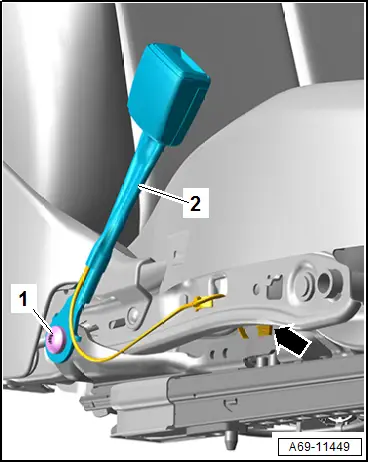

– Elektrische Steckverbindung -Pfeil- trennen und freilegen.

– Schraube -1- herausdrehen.

– Gurtschloss vorn -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Gurtschloss so ansetzen, dass Verdrehsicherung in Aussparung am Sitzgestell eingreift.

Anzugsdrehmomente

♦ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn
