Volkswagen ID.3: Halter für Steuergerät für digitales Soundpaket J525 aus- und einbauen. Lautsprecher für Notrufmodul R335 aus- und einbauen. Montageübersicht - Antennensysteme

Volkswagen ID.3 (E11, E12) 2020-2025 Reparaturanleitung / Fahrzeugelektrik :: Kommunikation. Infotainment / Halter für Steuergerät für digitales Soundpaket J525 aus- und einbauen. Lautsprecher für Notrufmodul R335 aus- und einbauen. Montageübersicht - Antennensysteme

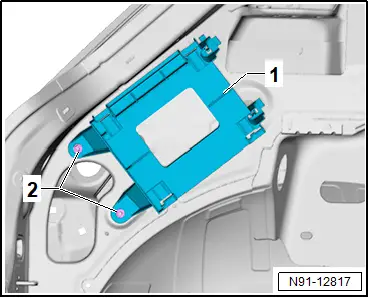

Halter für Steuergerät für digitales Soundpaket J525 aus- und einbauen

Halter für Steuergerät für digitales Soundpaket J525 aus- und einbauen

Ausbauen

– Steuergerät für digitales Soundpaket -J525- ausbauen → Rep.-Gr.91; Steuergerät für digitales Soundpaket J525 aus- und einbauen.

– Muttern -2- abschrauben.

– Halter -1- abclipsen und abnehmen.


Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Muss hörbar einrasten

Anzugsdrehmomente

BauteilAnzugsdrehmoment
Muttern an Halter8 Nm

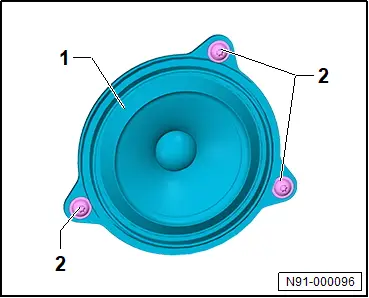

Lautsprecher für Notrufmodul R335 aus- und einbauen

Lautsprecher für Notrufmodul R335 aus- und einbauen

Lautsprecher für Notrufmodul -R335- wird nachfolgend Lautsprecher genannt.

Ausbauen

– Lautsprecherblende ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Schalttafel; Lautsprecherblende aus- und einbauen.

– Schrauben -2- herausdrehen.

– Lautsprecher -1- herausziehen.

– Elektrische Steckverbindung trennen.


Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr.91; Montageübersicht - Soundsystem

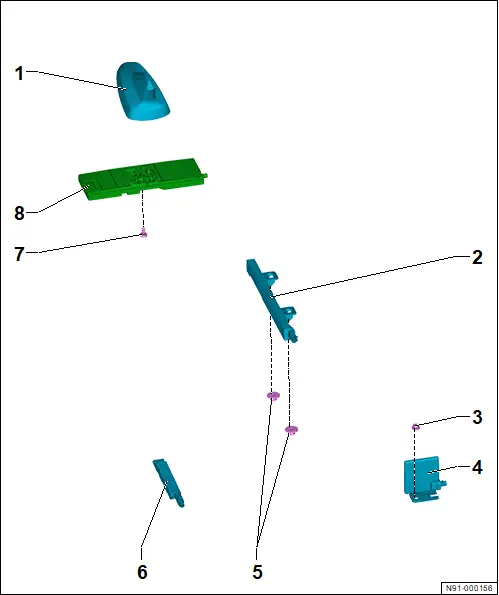

Montageübersicht - Antennensysteme

Montageübersicht - Antennensysteme

1 - Dachantenne

❏ → Rep.-Gr.91; Einbauorteübersicht Bauteile/Steuergeräte im hinteren Bereich des Fahrzeugs

❏ → Rep.-Gr.91; Dachantenne RX5 aus- und einbauen

2 - Antenne für Zugang und Startberechtigung

❏ → Elektrische Anlage; Rep.-Gr.94; Zugangs- und Startberechtigung; Antenne für Zugang und Startberechtigung R200/R201 aus- und einbauen

3 - Mutter

❏ 6 Nm

4 - LTE-Antenne

❏ → Rep.-Gr.91; Einbauorteübersicht Bauteile/Steuergeräte im hinteren Bereich des Fahrzeugs

❏ → Rep.-Gr.91; LTE-Antenne aus- und einbauen

5 - Mutter

❏ modellabhängig

❏ 2 Stück

❏ 2 Nm

6 - Antennenmodul

❏ → Rep.-Gr.91; Einbauorteübersicht Bauteile/Steuergeräte im hinteren Bereich des Fahrzeugs

❏ → Rep.-Gr.91; Antennenmodul aus- und einbauen

❏ 2 Nm

7 - Schraube

❏ 6 Nm

8 - Steuergerät für Internetzugang

❏ modellabhängig

❏ → Rep.-Gr.91; Einbauorteübersicht Bauteile/Steuergeräte im hinteren Bereich des Fahrzeugs

❏ → Rep.-Gr.91; Steuergerät für Internetzugang J666 aus- und einbauen
