Volkswagen ID.3: Karosseriebeschleunigungsgeber vorn G341/G342 aus- und einbauen. Karosseriebeschleunigungsgeber hinten G343 aus- und einbauen. Montageübersicht - geregelte Dämpfung

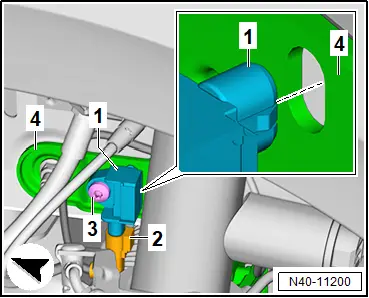

Karosseriebeschleunigungsgeber vorn G341/G342 aus- und einbauen

Karosseriebeschleunigungsgeber vorn G341/G342 aus- und einbauen

Ausbauen

Karosseriebeschleunigungsgeber vorn links - G341 - und Karosseriebeschleunigungsgeber vorn rechts - G342 - werden nachfolgend Karosseriebeschleunigungsgeber vorn genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

– Elektrische Steckverbindung -2- trennen.

– Schraube -3- am Halter -4- herausdrehen und Karosseriebeschleunigungsgeber vorn -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Führung Karosseriebeschleunigungsgeber vorn -1- in den Halter -4- einsetzen.

– Grundeinstellung für die Raddämpfungselektronik mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Anzugsdrehmomente

♦ → Rep.-Gr. 43 ; Montageübersicht - geregelte Dämpfung

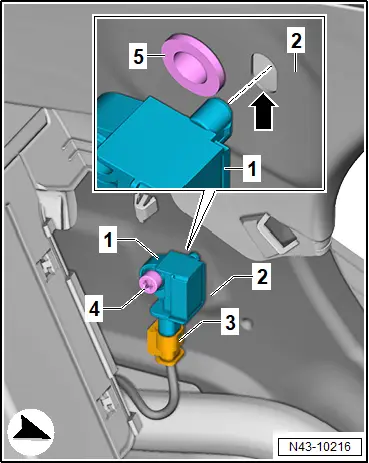

Karosseriebeschleunigungsgeber hinten G343 aus- und einbauen

Karosseriebeschleunigungsgeber hinten G343 aus- und einbauen

Ausbauen

Karosseriebeschleunigungsgeber hinten - G343 - wird nachfolgend Karosseriebeschleunigungsgeber hinten genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

– Einstiegsleiste hinten links ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; Einstiegsleiste hinten aus- und einbauen .

– Elektrische Steckverbindung -3- trennen.

– Schraube -4- herausdrehen und Karosseriebeschleunigungsgeber hinten -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Führung Karosseriebeschleunigungsgeber hinten -1- in die Aussparung der Karosserie einsetzen -Pfeil- .

– Grundeinstellung für die Raddämpfungselektronik mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Anzugsdrehmomente

♦ → Rep.-Gr. 43 ; Montageübersicht - geregelte Dämpfung

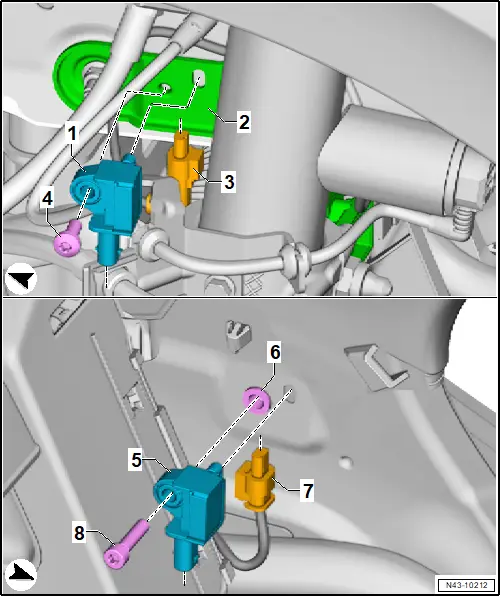

Montageübersicht - geregelte Dämpfung

Montageübersicht - geregelte Dämpfung

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Karosseriebeschleunigungsgeber vorn links - G341 - / Karosseriebeschleunigungsgeber vorn rechts - G342 -

❏ → Rep.-Gr. 43 ; Karosseriebeschleunigungsgeber vorn G341/G342 aus- und einbauen

2 - Halter

3 - Elektrische Steckverbindung

4 - Schraube

❏ M 6 x 16

❏ 8 Nm

5 - Karosseriebeschleunigungsgeber hinten - G343 -

❏ → Rep.-Gr. 43 ; Karosseriebeschleunigungsgeber hinten G343 aus- und einbauen

6 - Einziehmutter

7 - Elektrische Steckverbindung

8 - Schraube

❏ M 6 x 25

❏ 8 Nm
