Volkswagen ID.3: Kältemittelleitung zwischen Klimakompressor und Ventilblock N641/N640 aus- und einbauen. Kältemittelleitung zwischen Trockner und Gaskühler aus- und einbauen. Kältemittelleitung zwischen Gaskühler und
Kältemittelleitung zwischen Klimakompressor und Ventilblock N641/N640 aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Verschlussstopfen-Set Motor -VAS 6122- Ausbauen Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen. –
Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum
Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester
durchführen → Rep.-Gr.00; Diagnoseeinstiege. – → Klimaanlagen mit
Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der
Klima-Service-Station; Kältemittelkreislauf entleeren. –
Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87;
Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen. –
Unterbodenverkleidung vorn ausbauen → Karosserie-Montagearbeiten Außen;
Rep.-Gr.66; Unterbodenverkleidung; Unterbodenverkleidung vorn aus- und
einbauen. – Elektrische Steckverbindung -3- trennen. Erfrierungsgefahr durch unter Druck ausströmendes Kältemittel. Erfrierungen der Haut und anderer Körperteile möglich. – Schutzhandschuhe tragen. – Schutzbrille tragen. – Kältemittel absaugen bzw. ablassen und sofort Kältemittelkreislauf öffnen. –
Wenn das Absaugen bzw. Ablassen mehr als 10 Minuten zurückliegt und der
Kältemittelkreislauf nicht geöffnet wurde, Kältemittel erneut absaugen
bzw. ablassen. Durch Nachverdampfung ist im Kältemittelkreislauf Druck

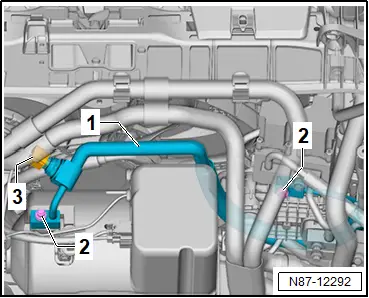

entstanden. – Schrauben -2- herausdrehen. – Kältemittelleitung -1- abziehen und herausnehmen. Kältemittelleitung zwischen Klimakompressor und Ventilblock N641/N640 aus- und einbauen
VORSICHT
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
♦ → Rep.-Gr.87; Montageübersicht - Klimakompressor
Kältemittelleitung zwischen Trockner und Gaskühler aus- und einbauen
Kältemittelleitung zwischen Trockner und Gaskühler aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Verschlussstopfen-Set Motor -VAS 6122-
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Unterbodenverkleidung vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66; Unterbodenverkleidung; Unterbodenverkleidung vorn aus- und einbauen.

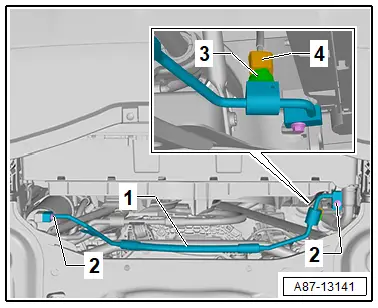

| – Elektrische Steckverbindung -4- trennen.
– Schrauben -2- herausdrehen. – Kältemittelleitung -1- abziehen und herausnehmen. |
|
VORSICHT
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
♦ → Rep.-Gr.87; Montageübersicht - Klimakompressor
Kältemittelleitung zwischen Gaskühler und Absperrventil 2 für Kältemittel N640 aus- und einbauen
Kältemittelleitung zwischen Gaskühler und Absperrventil 2 für Kältemittel N640 aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Gegenhalter -T10630-
♦ Verschlussstopfen-Set Motor -VAS 6122-
Variantenauswahl

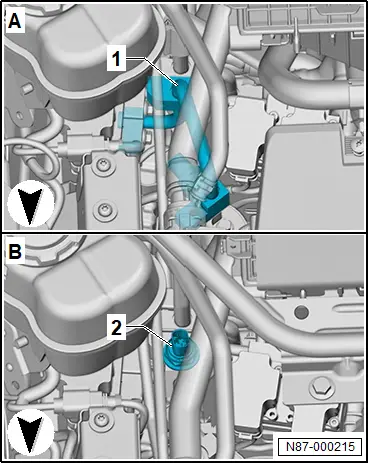

Variante A - bis ca. 10.2023, erkennbar an liegenden Druckgeber in Kältemittelleitung -1- → Anker
Variante B - ab ca. 11.2023, erkennbar stehenden Druckgeber -2- → Anker
Variante A aus- und einbauen
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.
– Schlossträger ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50; Schlossträger; Schlossträger aus- und einbauen.

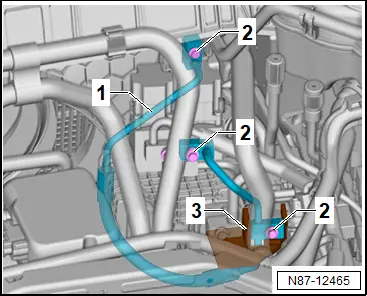

| – Gegenhalter -T10630- -3- einsetzen.
– Schrauben -2- herausdrehen. – Kältemittelleitung -1- abziehen und herausnehmen. |
|
VORSICHTEinbauen
– Dichtringe und Verliersicherungen ölfrei montieren.
– Zum Festziehen der Schrauben -2- Gegenhalter -T10630- einsetzen.
_491.webp)
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
Variante B aus und einbauen
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.
– Schlossträger ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50; Schlossträger; Schlossträger aus- und einbauen.
|
|

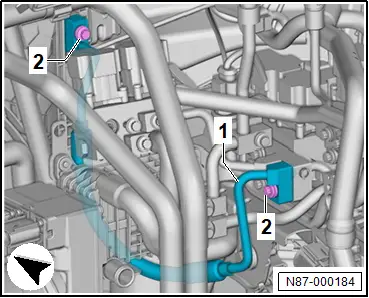

– Schrauben -2- herausdrehen.
– Kältemittelleitung -1- abziehen und herausnehmen.
_111.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
Volkswagen ID.3 (E11, E12) 2020-2025 Reparaturanleitung
