Volkswagen ID.3: Klimakompressor VX81 vom Halter ab- und anbauen. Einbauorteübersicht - Stellmotoren vorn. Montageübersicht - Stellmotoren vorn

Volkswagen ID.3 (E11, E12) 2020-2025 Reparaturanleitung / Heizung - Lüftung - Klimaanlage :: Heizung, Klimaanlage. Klimaanlage / Klimakompressor VX81 vom Halter ab- und anbauen. Einbauorteübersicht - Stellmotoren vorn. Montageübersicht - Stellmotoren vorn

Klimakompressor VX81 vom Halter ab- und anbauen

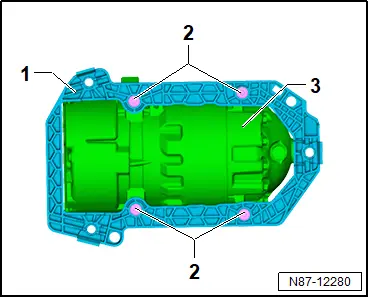

Klimakompressor VX81 vom Halter ab- und anbauen

Ausbauen

– Klimakompressor -VX81- ausbauen → Rep.-Gr.87; Klimakompressor VX81 aus- und einbauen.

– Schrauben -2- herausdrehen.

– Klimakompressor -3- vom Halter -1- abnehmen.


Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Klimakompressor

Einbauorteübersicht - Stellmotoren vorn

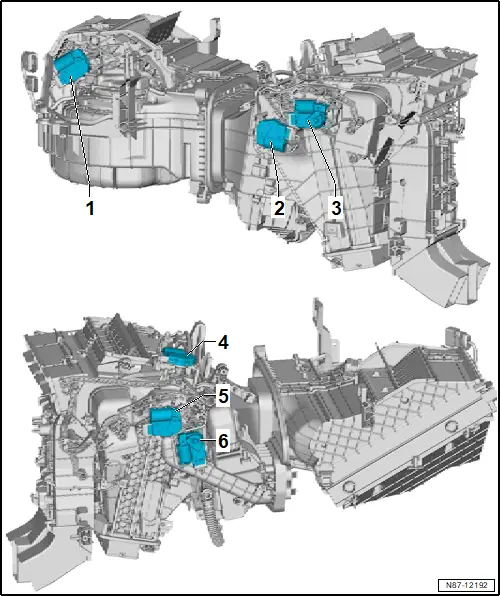

Einbauorteübersicht - Stellmotoren vorn

1 - Stellmotor für Frischluft- und Umluftklappe -VX96-

❏ mit Stellmotor für Frischluft-Umluft-, Staudruckklappe -V425-

❏ mit Potenziometer für Stellmotor der Frischluft-Umluft-, Staudruckklappe -G644-

❏ → Rep.-Gr.87; Stellmotor für Frischluft- und Umluftklappe VX96 aus- und einbauen

2 - Stellmotor für Temperaturklappe vorn links -VX34-

❏ mit Stellmotor der Temperaturklappe links -V158-

❏ mit Potenziometer für Stellmotor der Temperaturklappe links -G220-

❏ → Rep.-Gr.87; Stellmotor für Temperaturklappe vorn links VX34 aus- und einbauen

3 - Stellmotor für Luftverteilerklappe vorn links -VX93-

❏ mit Stellmotor für Luftverteilerklappe vorn links -V706-

❏ mit Potenziometer für Stellmotor der Luftverteilerklappe vorn links -G1105-

❏ → Rep.-Gr.87; Stellmotor für Luftverteilerklappe vorn links VX93 aus- und einbauen

4 - Stellmotor für Defrostklappe -VX47-

❏ mit Stellmotor der Defrostklappe -V107-

❏ mit Potenziometer für Stellmotor der Defrostklappe -G135-

❏ → Rep.-Gr.87; Stellmotor für Defrostklappe VX47 aus- und einbauen

5 - Stellmotor für Luftverteilerklappe vorn rechts -VX94-

❏ mit Stellmotor für Luftverteilerklappe vorn rechts -V707-

❏ mit Potenziometer für Stellmotor der Luftverteilerklappe vorn rechts -G1106-

❏ → Rep.-Gr.87; Stellmotor für Luftverteilerklappe vorn rechts VX94 aus- und einbauen

6 - Stellmotor für Temperaturklappe vorn rechts -VX35-

❏ mit Stellmotor der Temperaturklappe rechts -V159-

❏ mit Potenziometer für Stellmotor der Temperaturklappe rechts -G221-

❏ → Rep.-Gr.87; Stellmotor für Temperaturklappe vorn rechts VX35 aus- und einbauen

Montageübersicht - Stellmotoren vorn

Montageübersicht - Stellmotoren vorn

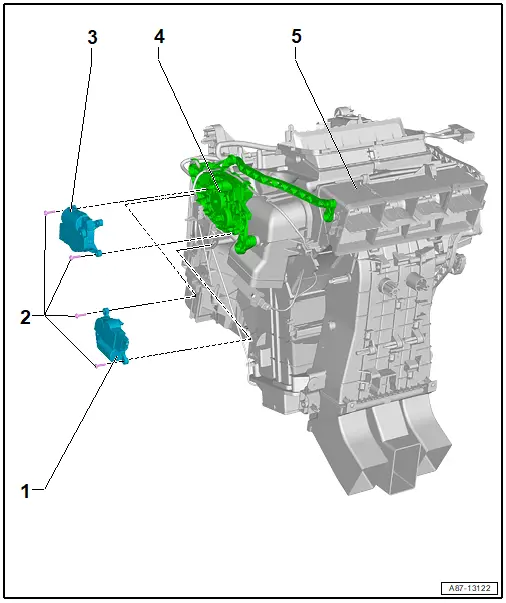

Montageübersicht - Stellmotoren vorn, linke Seite

1 - Stellmotor für Temperaturklappe vorn links -VX34-

❏ → Rep.-Gr.87; Stellmotor der Temperaturklappe vorn linksVX34 aus- und einbauen

2 - Schraube

❏ 1,5 Nm

3 - Stellmotor für Luftverteilerklappe vorn links -VX93-

❏ → Rep.-Gr.87; Stellmotor für Luftverteilerklappe vorn links VX93 aus- und einbauen, Linkslenker

4 - Verstelleinheit

5 - Heiz- und Klimagerät

❏ → Rep.-Gr.87; Heiz- und Klimagerät aus- und einbauen

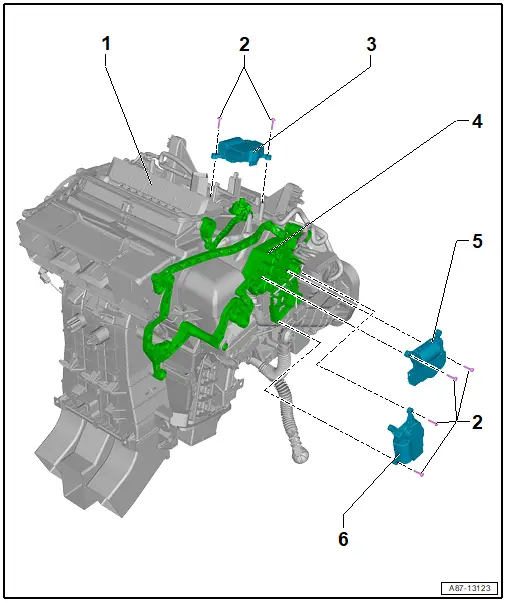

Montageübersicht - Stellmotoren vorn, rechte Seite

1 - Heiz- und Klimagerät

❏ → Rep.-Gr.87; Heiz- und Klimagerät aus- und einbauen

2 - Schraube

❏ 1,5 Nm

3 - Stellmotor für Defrostklappe -VX47-

❏ → Rep.-Gr.87; Stellmotor für Defrostklappe VX47 aus- und einbauen

4 - Verstelleinheit

5 - Stellmotor für Luftverteilerklappe vorn rechts -VX94-

❏ → Rep.-Gr.87; Stellmotor für Luftverteilerklappe vorn rechts VX94 aus- und einbauen

6 - Stellmotor für Temperaturklappe vorn rechts -VX35-

❏ → Rep.-Gr.87; Stellmotor für Temperaturklappe vorn rechts VX35 aus- und einbauen

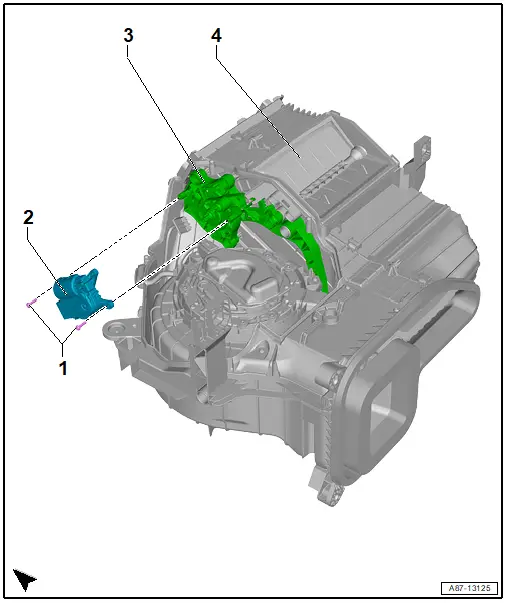

Montageübersicht - Stellmotoren vorn, Luftansaugkasten des Heiz- und Klimageräts

1 - Schraube

❏ 1,5 Nm

2 - Stellmotor für Frischluft- und Umluftklappe -VX96-

❏ → Rep.-Gr.87; Stellmotor für Frischluft- und Umluftklappe VX96 aus- und einbauen

3 - Verstelleinheit

4 - Heiz- und Klimagerät

❏ → Rep.-Gr.87; Heiz- und Klimagerät aus- und einbauen
