Volkswagen ID.3: Längsträger hinten ersetzen - Teilstück - zweiter Trennschnitt. Montageübersicht - Seitenteil. Zugelassene Trennschnitte am Seitenteil
Längsträger hinten ersetzen - Teilstück - zweiter Trennschnitt Beim
Schweißen, Löten und Trennen mit Funken erzeugenden Werkzeugen in
geschäumten Bereichen können gesundheitsschädigende Gase entstehen. – Nicht näher als 15 mm an Schaumformteilen schweißen, löten oder trennen – Arbeiten mit Absaugung vornehmen Beschädigungsgefahr von darunterliegenden Verstärkungen durch zu tief gehende Trennschnitte. – Trennschnitte nur mit Karosseriesäge ausführen. – Ein Nachschweißen der Verstärkungen ist aus Sicherheitsgründen nicht zulässig. Verringerung der Festigkeit durch zu weit aussenliegende Schweißpunkte – Die RP-Schweißpunkte müssen so weit wie möglich von der Außenkante des Schweißflansches entfernt gesetzt werden. Beeinträchtigung der Haftung des Klebstoffs durch zu frühes auftragen möglich – Neuteil muss innerhalb von 90 Minuten eingeschweißt werden. Sicherheitshinweise beachten → Rep.-Gr.00; Sicherheitshinweise. Es dürfen nur von der Volkswagen AG freigegebene Werkzeuge und Betriebseinrichtungen verwendet werden → Rep.-Gr.00; Werkzeuge. Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Längsträger hinten ersetzen - Teilstück - zweiter Trennschnitt
WARNUNG
HINWEIS HINWEIS HINWEIS
Ausbauen
Kofferraumboden mitte ausgebaut (Teilstück) → Rep.-Gr.53; Kofferraumboden mitte ersetzen.
Deckblech Längsträger ausgebaut (Teilstück) → Rep.-Gr.53; Deckblech Längsträger ersetzen.
– Schaumreste -4- entfernen.
– Originalverbund am Längsträger hinten -1- lösen.
– Federteller -2-, Abdichtblech -3- und Schottblech -5- abnehmen.
– Originalverbund lösen.

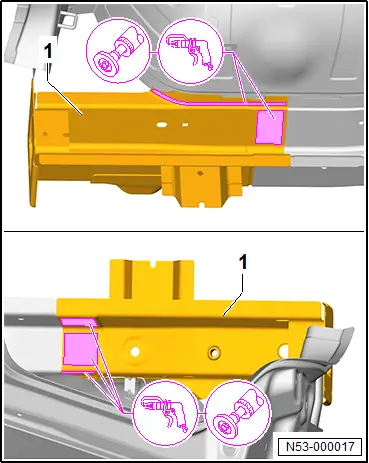

– Längsträger Teilstück -1- abnehmen.
_386.webp)
– Reststücke entfernen.
– Schweißflächen metallisch blank schleifen und reinigen.
_013.webp)
Einbauen
Ersatzteile
♦ Schaumformteile Zuordung siehe → Elektronischer Teilekatalog (ETKA)
♦ 2K-Karosserieklebstoff Zuordung siehe → Elektronischer Teilekatalog (ETKA)
Bedingung
● Neuteile müssen auf Richtwinkel-Stecksatz stehendem Fahrzeug eingepasst und fixiert werden.
– Klebeflächen und Schweißflächen am Neuteil -1- und -3- metallisch blank schleifen und reinigen.

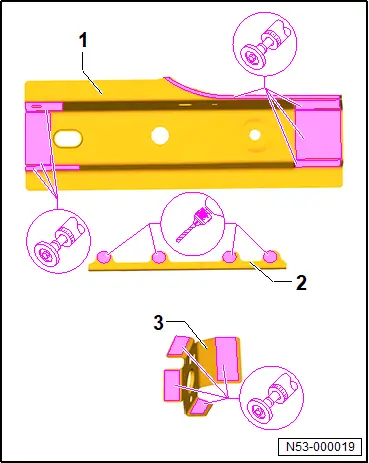

– Löcher für SG-Lochnaht in Neuteil -2- bohren, 8 mm Ø.
_126.webp)

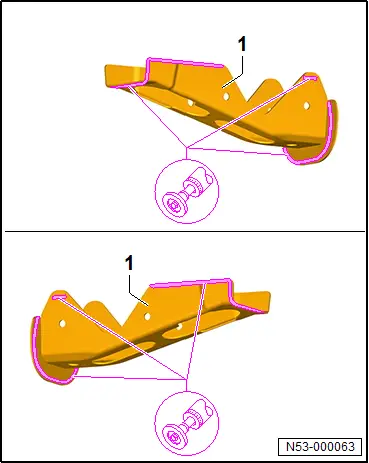

– Klebeflächen und Schweißflächen am Neuteil -1- metallisch blank schleifen und reinigen.
_006.webp)

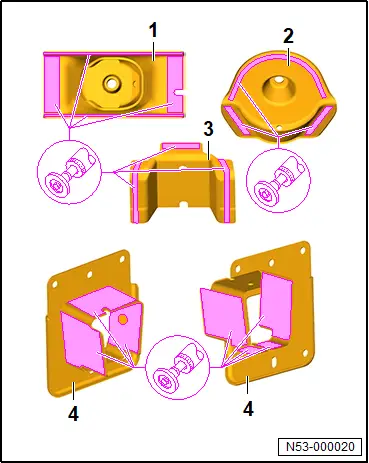

– Klebeflächen und Schweißflächen am Neuteil -1- bis -4- metallisch blank schleifen und reinigen.
_011.webp)

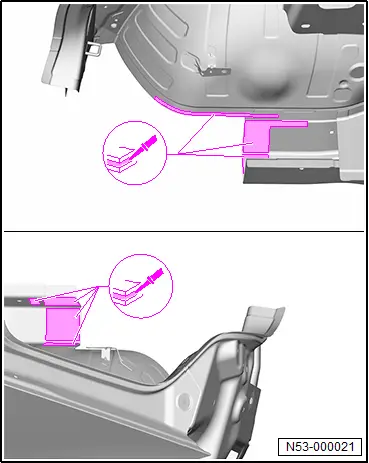

– 2K-Karosserieklebstoff vollflächig auftragen.
_057.webp)
– Neuteil -1- einpassen und fixieren.
– Neuteil -1- einschweißen, RP-Punktnaht.
_032.webp)

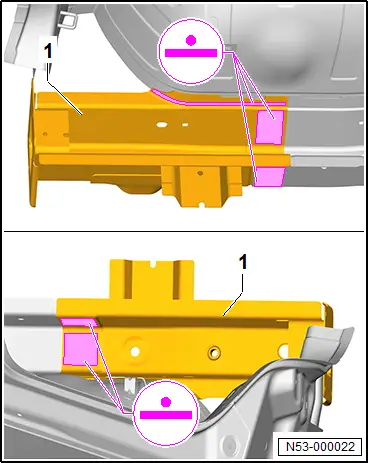

– 2K-Karosserieklebstoff vollflächig auftragen.
– Neuteil -6- einpassen und fixieren.
– Neuteil -6- einschweißen, RP-Punktnaht.

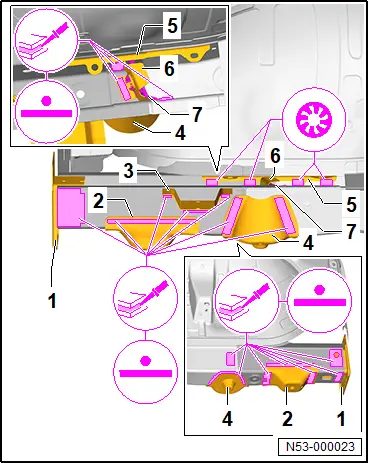

– Neuteil -1- bis -5- einpassen und fixieren.
– Passung mit Anbauteilen prüfen.

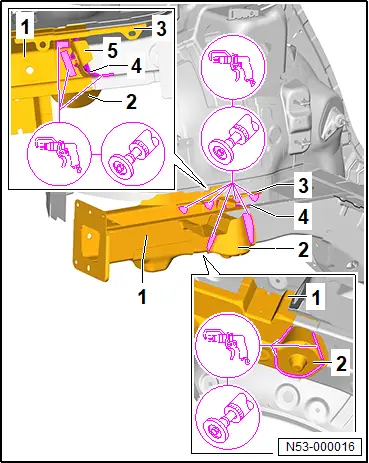

– Neuteil -1- bis -5- einschweißen, SG-Lochnaht und RP-Punktnaht.
– Schaumformteil -7- für Einbau vorbereiten und einsetzen.
_027.webp)
– 2K-Karosserieklebstoff vollflächig auftragen.
– Neuteil -1- einpassen und fixieren.
– Passung mit Anbauteilen prüfen.
– Neuteil -1- einschweißen, RP-Punktnaht.
– Kofferraumboden mitte einbauen (Teilstück) → Rep.-Gr.53; Kofferraumboden mitte ersetzen.
– Deckblech Längsträger einbauen (Teilstück) → Rep.-Gr.53; Deckblech Längsträger ersetzen
_003.webp)
Montageübersicht - Seitenteil
Montageübersicht - Seitenteil
Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

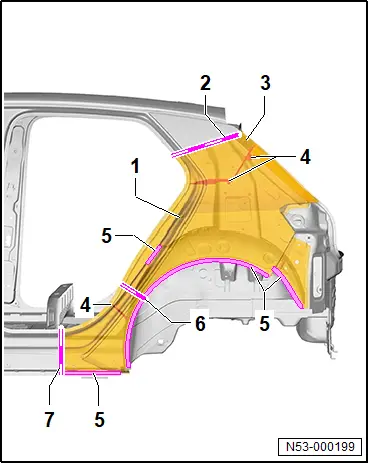

1 - Seitenteil
❏ Abschnittsteil
❏ → Rep.-Gr.53; Seitenteil ersetzen (Teilstück)
2 - Trennschnitt
❏ Trennschnitt ist für andere Schadensumfänge mit anderen Trennschnitten kombinierbar.
3 - Verstärkung Gasdruckfeder
❏ Ersatzteilzuschnitt beachten
4 - Schaumformteile
❏ → Rep.-Gr.00; Schaumformteile
5 - geklebter Bereich
6 - Trennschnitt
❏ Trennschnitt ist für andere Schadensumfänge mit anderen Trennschnitten kombinierbar.
7 - Trennschnitt
❏ Trennschnitt ist für andere Schadensumfänge mit anderen Trennschnitten kombinierbar.
❏ Ersatzteilzuschnitt beachten

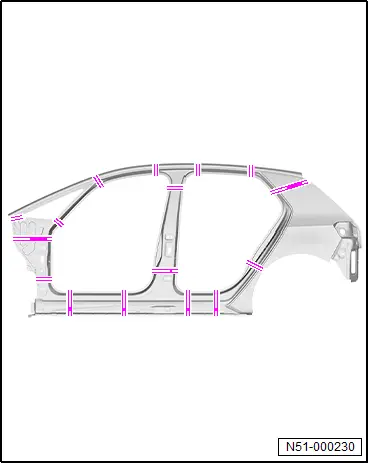

Zugelassene Trennschnitte am Seitenteil
Zugelassene Trennschnitte am Seitenteil
An den in der Abbildung gezeigten Trennschnitten sind wahlweise MIG-Lötnähte/ SG-Steppnähte zugelassen.
Trennschnitte können nach Schadensumfang ausgeführt und kombiniert werden.
Volkswagen ID.3 (E11, E12) 2020-2025 Reparaturanleitung
