Volkswagen ID.3: Montageübersicht - Längsträger hinten - Teilstück - zweiter Trennschnitt. Deckblech Längsträger ersetzen. Längsträger hinten ersetzen - Teilstück

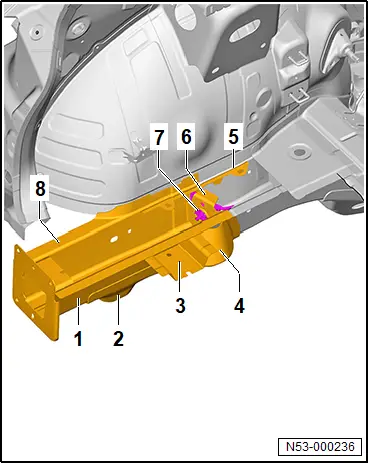

Montageübersicht - Längsträger hinten - Teilstück - zweiter Trennschnitt Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt 1 - Längsträger hinten ❏ → Rep.-Gr.53; Längsträger hinten ersetzen - Teilstück - zweiter Trennschnitt 2 - Aufnahme für Aggregateträger 3 - Anschlussblech für Querträger 4 - Federteller ❏ nach Demontage ersetzen 5 - Abdichtblech 6 - Schottblech 7 - Schaumformteil ❏ → Rep.-Gr.00; Schaumformteile 8 - Abschlussblech für Längsträger hinten
Deckblech Längsträger ersetzen Beim
Schweißen, Löten und Trennen mit Funken erzeugenden Werkzeugen in
geschäumten Bereichen können gesundheitsschädigende Gase entstehen. – Nicht näher als 15 mm an Schaumformteilen schweißen, löten oder trennen – Arbeiten mit Absaugung vornehmen Beschädigungsgefahr von darunterliegenden Verstärkungen durch zu tief gehende Trennschnitte. – Trennschnitte nur mit Karosseriesäge ausführen. – Ein Nachschweißen der Verstärkungen ist aus Sicherheitsgründen nicht zulässig. Verringerung der Festigkeit durch zu weit aussenliegende Schweißpunkte – Die RP-Schweißpunkte müssen so weit wie möglich von der Außenkante des Schweißflansches entfernt gesetzt werden. Beeinträchtigung der Haftung des Klebstoffs durch zu frühes auftragen möglich – Neuteil muss innerhalb von 90 Minuten eingeschweißt werden. Sicherheitshinweise beachten → Rep.-Gr.00; Sicherheitshinweise. Es dürfen nur von der Volkswagen AG freigegebene Werkzeuge und Betriebseinrichtungen verwendet werden → Rep.-Gr.00; Werkzeuge. Montageübersicht - Längsträger hinten - Teilstück - zweiter Trennschnitt
Deckblech Längsträger ersetzen
WARNUNG
HINWEIS HINWEIS HINWEIS
Ausbauen
Kofferraumboden mitte ausgebaut (Teilstück) → Rep.-Gr.53; Kofferraumboden mitte ersetzen.

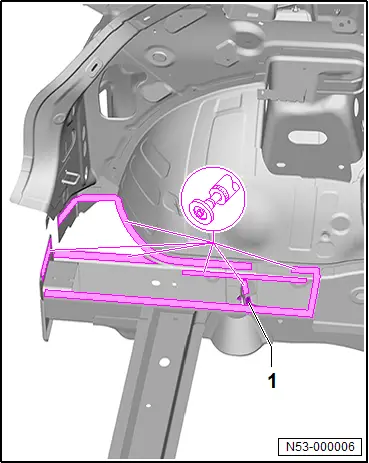

– Originalverbund lösen.
– Deckblech Längsträger -1- abnehmen.
– Schaumreste -1- entfernen.
– Reststücke entfernen.
– Klebstoffreste vollständig entfernen.
– Klebeflächen und Schweißflächen metallisch blank schleifen und reinigen.
_071.webp)
Einbauen
Ersatzteile
♦ Schaumformteile Zuordung siehe → Elektronischer Teilekatalog (ETKA)
♦ 2K-Karosserieklebstoff Zuordung siehe → Elektronischer Teilekatalog (ETKA)
Bedingung
● Neuteile müssen auf Rädern oder Richtwinkel-Stecksatz stehendem Fahrzeug eingepasst und fixiert werden.
– Klebeflächen im Bereich Schaumformteil leicht anschleifen.

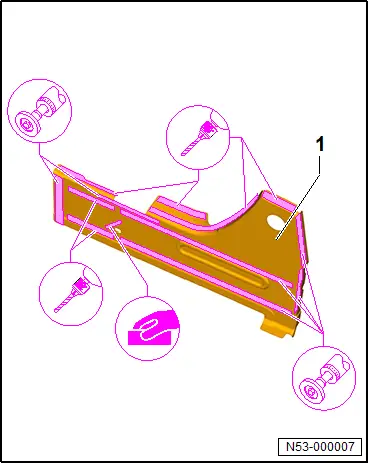

– Löcher für SG-Lochnaht in Neuteil -1- bohren, wahlweise stanzen, Ø 8 mm.
– Schweißflächen und Klebeflächen am Neuteil -1- metallisch blank schleifen und reinigen.
_063.webp)

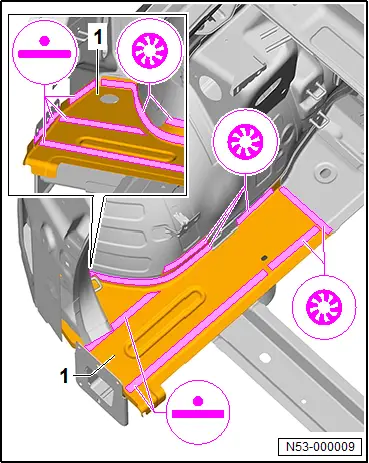

– Schaumformteil -1- für Einbau vorbereiten und einsetzen.
– 2K-Karosserieklebstoff vollflächig auftragen.
_053.webp)

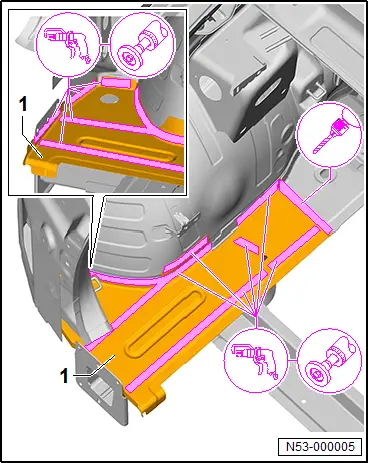

– Neuteil -1- einpassen und fixieren.
– Neuteil -1- einschweißen, SG-Lochnaht und RP-Punktnaht.
– Kofferraumboden mitte (Teilstück) einbauen. → Rep.-Gr.53; Kofferraumboden mitte ersetzen
_114.webp)
Längsträger hinten ersetzen - Teilstück
Längsträger hinten ersetzen - Teilstück
Sicherheitshinweise beachten → Rep.-Gr.00; Sicherheitshinweise. Es dürfen nur von der Volkswagen AG freigegebene Werkzeuge und Betriebseinrichtungen verwendet werden → Rep.-Gr.00; Werkzeuge. Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. |
|
WARNUNG
HINWEISAusbauen
Kofferraumboden mitte ausgebaut (Teilstück) → Rep.-Gr.53; Kofferraumboden mitte ersetzen.
Deckblech Längsträger ausgebaut (Teilstück) → Rep.-Gr.53; Deckblech Längsträger ersetzen.

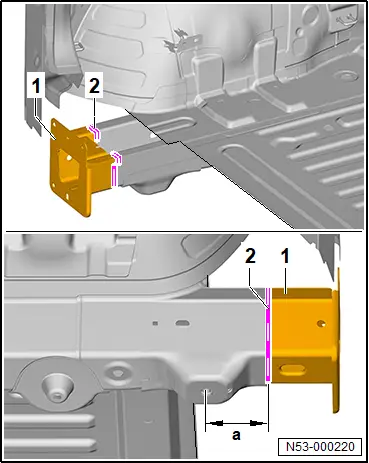

– Trennschnitt -2- am Längsträger hinten -1- nach Maß -a- umlaufend kennzeichnen und gerade ausführen.
♦ Maß -a- = 95 mm
– Längsträger Teilstück -1- abnehmen.
– Reststücke entfernen.
– Schweißflächen metallisch blank schleifen und reinigen.
_181.webp)
Einbauen
Ersatzteile
♦ 2K-Karosserieklebstoff Zuordung siehe → Elektronischer Teilekatalog (ETKA)
Bedingung
● Neuteile müssen auf Richtwinkel-Stecksatz stehendem Fahrzeug eingepasst und fixiert werden.

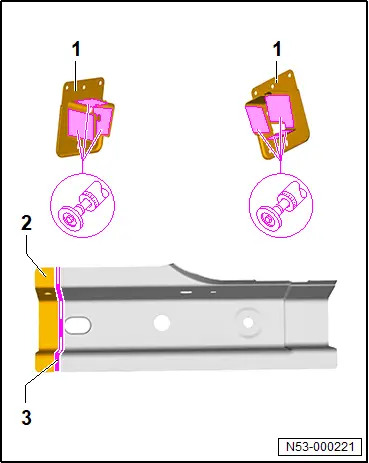

– Trennschnitt -3- auf Neuteil -2- übertragen und gerade ausführen.
– Klebeflächen und Schweißflächen am Neuteil -1- metallisch blank schleifen und reinigen.
_127.webp)

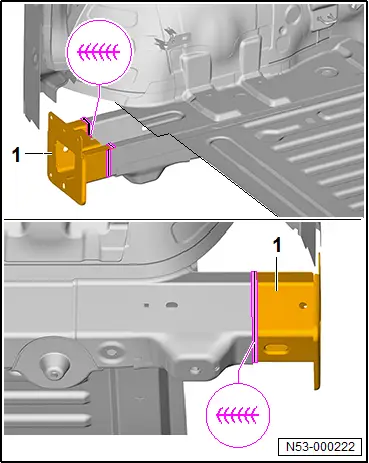

– Neuteil -1- einpassen und fixieren.
– Passung mit Anbauteilen prüfen.
– Neuteil -1- umlaufend einschweißen, SG-Vollnaht.
_148.webp)

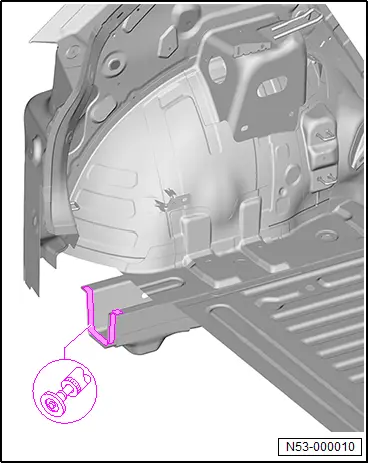

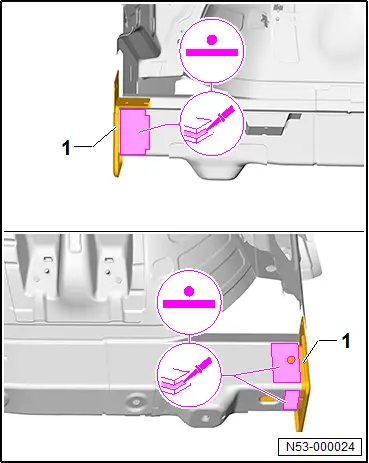

– 2K-Karosserieklebstoff vollflächig auftragen.
– Neuteil -1- einpassen und fixieren.
– Passung mit Anbauteilen prüfen.
– Neuteil -1- einschweißen, RP-Punktnaht.
– Kofferraumboden mitte einbauen (Teilstück) → Rep.-Gr.53; Kofferraumboden mitte ersetzen
– Deckblech Längsträger einbauen (Teilstück) → Rep.-Gr.53; Deckblech Längsträger ersetzen
_097.webp)
