Volkswagen ID.3: Lichtleiter für Konturbeleuchtung im Kühlergrill vorn L362/L363 aus- und einbauen. Lüfter für Scheinwerfer V407/V408 aus- und einbauen. Montageübersicht - Tagfahrlicht
Lichtleiter für Konturbeleuchtung im Kühlergrill vorn L362/L363 aus- und einbauen
Lichtleiter für Konturbeleuchtung im Kühlergrill vorn links - L363 - /
Lichtleiter für Konturbeleuchtung im Kühlergrill vorn rechts - L362 -
werden nachfolgend Lichtleiter genannt. Ausbauen –
Stoßfängerabdeckung ausbauen → Karosserie-Montagearbeiten Außen;
Rep.-Gr. 63 ; Stoßfänger vorn; Stoßfängerabdeckung aus- und einbauen .

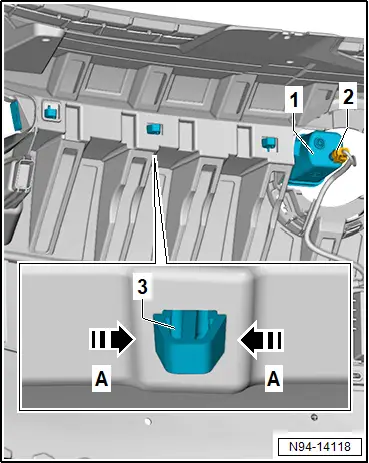

– Elektrische Steckverbindung -2- trennen. – Halteklammern -3- in -Pfeilrichtung A- entriegeln. – Lichtleiter -1- herausziehen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge.
Lüfter für Scheinwerfer V407/V408 aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ ESD-Arbeitsplatz - VAS 6613 - Scheinwerfer vorn links - MX1 - und Scheinwerfer vorn rechts - MX2 - werden nachfolgend Scheinwerfer genannt. Lüfter für Scheinwerfer links - V407 - Lüfter für Scheinwerfer rechts - V408 - werden nachfolgend Lüfter genannt. Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Ausbauen – Scheinwerfer ausbauen → Rep.-Gr. 94 ; Scheinwerfer aus- und einbauen . Beschädigungsgefahr von elektrischen Bauteilen. Elektrostatische Aufladung kann elektrische Bauteile beschädigen. – Arbeiten an elektrischen Bauteilen ausschließlich am ESD-Arbeitsplatz durchführen. – Scheinwerfer auf ESD-Arbeitsplatz - VAS 6613 - ablegen. Lichtleiter für Konturbeleuchtung im Kühlergrill vorn L362/L363 aus- und einbauen
Lüfter für Scheinwerfer V407/V408 aus- und einbauen
HINWEIS

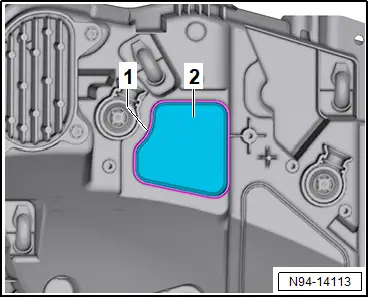

– Gehäusedeckel -2- entlang Sollbruchlinie -1- mit einem Hammer vorsichtig lösen.
– Gehäusedeckel -2- vom Scheinwerfer abnehmen.

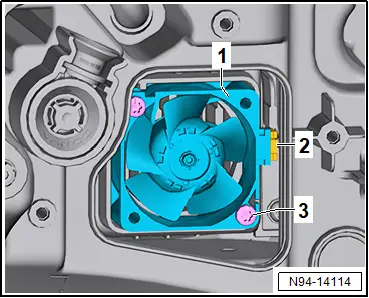

– Schrauben -3- herausdrehen.
– Elektrische Steckverbindung -2- trennen.
– Lüfter -1- abnehmen.
_358.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

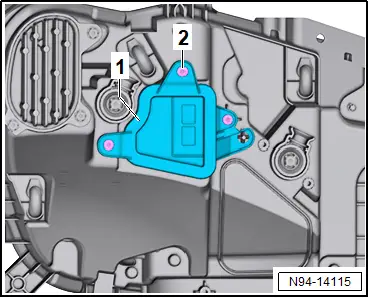

Tipp Ein neuer Gehäusedeckel -1- muss nur bei Erstreparatur verwendet werden. |
|
– Gehäusedeckel -1- auf den Scheinwerfer aufsetzen.
– Schrauben -2- festziehen.
_150.webp)
– Scheinwerfereinstellung prüfen und Scheinwerfer einstellen → Heft ; Arbeitsbeschreibungen .
Anzugsdrehmomente
♦ → Rep.-Gr. 94 ; Montageübersicht - Scheinwerfer
Montageübersicht - Tagfahrlicht
Montageübersicht - Tagfahrlicht

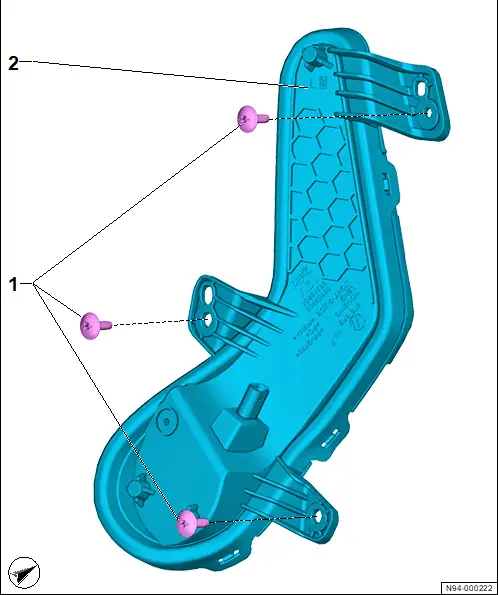

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt
1 - Schraube
❏ 3 Stück
❏ 2 Nm
2 - Lichtmodul
❏ mit LED-Modul links für Tagesfahrlicht - L377 -
❏ mit LED-Modul rechts für Tagesfahrlicht - L378 -
❏ → Rep.-Gr. 94 ; LED-Modul für Tagesfahrlicht L377/L378 aus- und einbauen
