Volkswagen ID.3: LTE-Antenne aus- und einbauen. Steuergerät für Internetzugang J666 aus- und einbauen. Antenne für Datenfunk aus- und einbauen

LTE-Antenne aus- und einbauen

LTE-Antenne aus- und einbauen

Ausbauen

– Stoßfängerabdeckung ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.63; Stoßfänger hinten; Stoßfängerabdeckung aus- und einbauen.

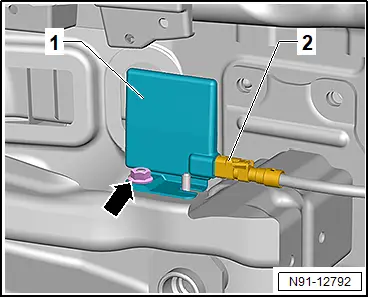

– Elektrische Steckverbindung -2- trennen.

– Mutter -Pfeil- abschrauben und LTE-Antenne -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr.91; Montageübersicht - Antennensysteme

Steuergerät für Internetzugang J666 aus- und einbauen

Steuergerät für Internetzugang J666 aus- und einbauen

Steuergerät für Internetzugang -J666- wird nachfolgend Steuergerät für Internetzugang genannt.

Ausbauen

Fahrzeuge ohne Sonnenschutzrollo

– Formhimmel lösen und auf den Kopfstützen ablegen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Dachverkleidungen; Formhimmel aus- und einbauen.

Fortsetzung für alle Fahrzeuge

Fahrzeuge mit Sonnenschutzrollo

– Rahmen mit Sonnenschutzrollo ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.60; Schiebedach; Rahmen mit Sonnenschutzrollo aus- und einbauen.

Fortsetzung für alle Fahrzeuge

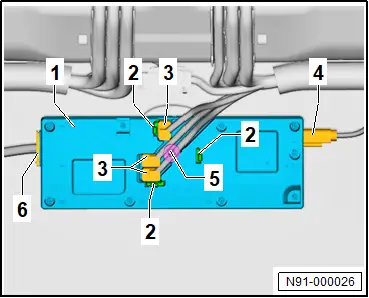

– Elektrische Steckverbindungen -3-, -4- und -6- trennen.

– Schraube -5- lösen.

– Rasthaken -2- entriegeln und Steuergerät für Internetzugang -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr.91; Montageübersicht - Antennensysteme

Antenne für Datenfunk aus- und einbauen

Antenne für Datenfunk aus- und einbauen

Antenne 2 für externe Fahrzeugkommunikation -R394- und Antenne für Datenfunk -R180- werden nachfolgend Antenne genannt.

Ausbauen

– Untere Abdeckung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68; Innenspiegel; Innenspiegel aus- und einbauen.

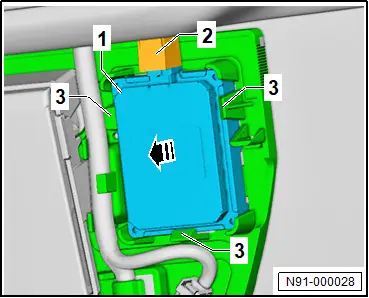

– Rasthaken -3- entriegeln und Antenne -1- in -Pfeilrichtung- abnehmen.

– Elektrische Steckverbindung -2- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
