Volkswagen ID.3: USB-Anschluss 1 U41 aus- und einbauen. USB-Ladesteckdose 1 U37 aus- und einbauen. Steuergerät für Notrufmodul und Kommunikationseinheit J949 aus- und einbauen, Schalttafel

USB-Anschluss 1 U41 aus- und einbauen

USB-Anschluss 1 U41 aus- und einbauen

Ausbauen

– Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68; Mittelkonsole; Mittelkonsole aus- und einbauen.

– Elektrische Steckverbindung trennen.

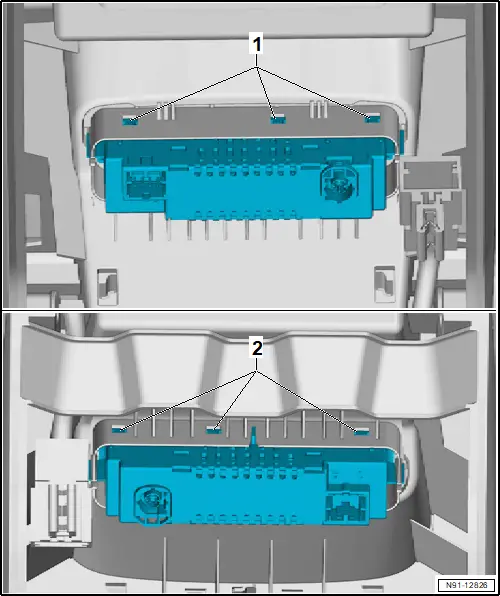

– Rasthaken -1- und -2 - entriegeln und USB-Anschluss 1 -U41- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Der USB-Anschluss 1 -U41- muss hörbar einrasten.

USB-Ladesteckdose 1 U37 aus- und einbauen

USB-Ladesteckdose 1 U37 aus- und einbauen

Ausbauen

– Blende hinten Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68; Mittelkonsole; Blende hinten Mittelkonsole aus- und einbauen.

– Elektrische Steckverbindung trennen.

– Rasthaken -Pfeile- entriegeln.

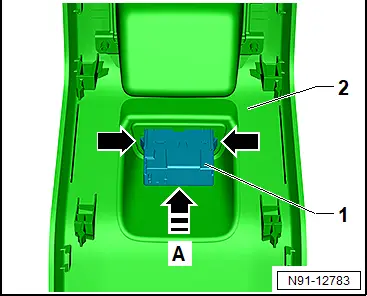

– USB-Ladesteckdose 1 -U37- -1- aus Blende hinten Mittelkonsole -2- in -Pfeilrichtung A- herausdrücken.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● USB-Ladesteckdose 1 -U37- muss hörbar einrasten.

Steuergerät für Notrufmodul und Kommunikationseinheit J949 aus- und einbauen, Schalttafel

Steuergerät für Notrufmodul und Kommunikationseinheit J949 aus- und einbauen, Schalttafel

Ausbauen

Steuergerät für Notrufmodul und Kommunikationseinheit -J949- wird nachfolgend Steuergerät genannt.

Wird das Steuergerät ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts durchzuführen:

– Funktion „Steuergerät für Notrufmodul ersetzen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.

Fortsetzung

– Abdeckung für Schalttafel/Frontscheibenprojektion (Head-up-Display) ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Schalttafel; Abdeckung für Schalttafel/Frontscheibenprojektion (Head-up-Display) aus- und einbauen

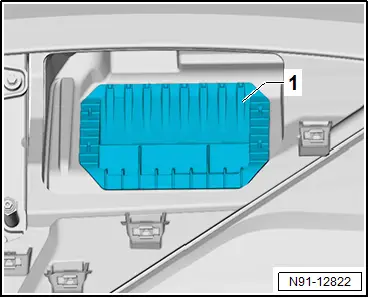

– Steuergerät -1- mit Halter nach oben herausziehen.

– Elektrische Steckverbindungen trennen.

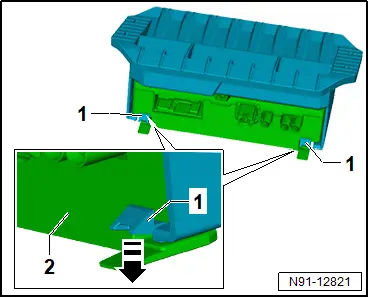

– Rasthaken -1- in -Pfeilrichtung- drücken und Steuergerät -2- aus dem Halter entnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Steuergerät muss hörbar im Halter einrasten.

Wurde das Steuergerät, ist der Prüfplan zum Ersetzen des Steuergeräts abzuschließen:

– Funktion „Steuergerät für Notrufmodul ersetzen“ mit → Fahrzeugdiagnosetester abschließen → Rep.-Gr.00; Diagnoseeinstiege.
