Volkswagen ID.3: Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen. Luftführungshutze aus- und einbauen. Hochvoltheizung (PTC) ZX17 aus- und einbauen

Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen

Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen

Ausbauen

– Frischluftansaugung ausbauen → Rep.-Gr.87; Frischluftansaugung aus- und einbauen.

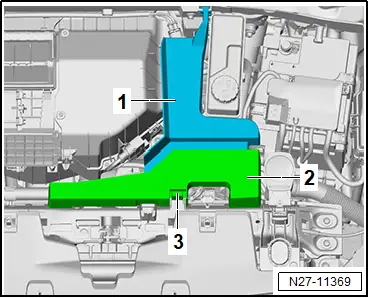

– Rastnase -3- entriegeln.

– Abdeckung für Hochvoltanschluss Vorderwagen -2- herausnehmen.

– Abdeckung für Hochvoltanschluss Vorderwagen -1- aus Führung herausnehmen.

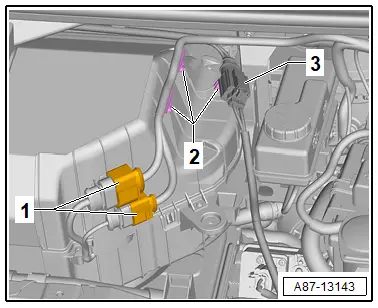

– Elektrische Steckverbindungen -1- trennen.

– Steckklammern -2- lösen.

– Elektrische Steckverbindung -3- zur Seite legen, dabei nicht trennen.

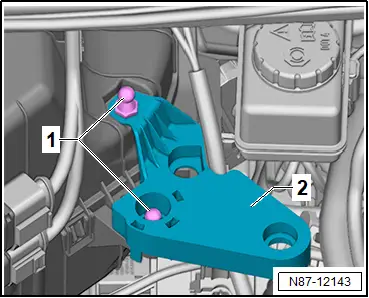

– Befestigungselemente -1- herausdrehen.

– Adapterplatte -2- abnehmen.

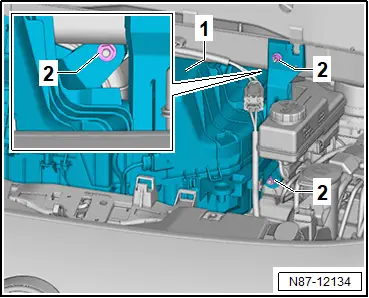

– Muttern -2- am Luftansaugkasten des Heiz- und Klimageräts -1- abschrauben.

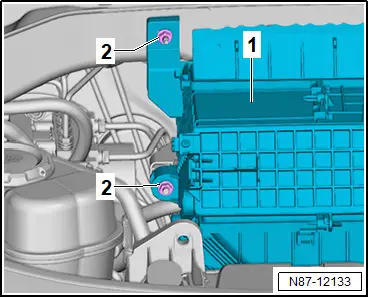

– Muttern -2- am Luftansaugkasten des Heiz- und Klimageräts -1- abschrauben.

– Luftansaugkasten des Heiz- und Klimageräts -1- ausbauen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

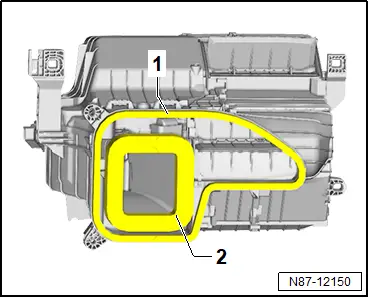

– Dichtungen -1- und -2- müssen am Luftansaugkasten korrekt sitzen.

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts

Luftführungshutze aus- und einbauen

Luftführungshutze aus- und einbauen

Ausbauen

– Luftansaugkasten ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.

– Heiz- und Klimagerät ausbauen → Rep.-Gr.87; Heiz- und Klimagerät aus- und einbauen.

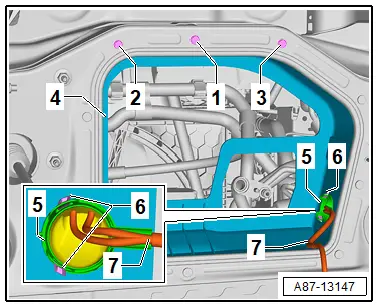

– Verrastungen -6- von Tülle -5- lösen.

– Hochvoltleitung -7- aus Luftführungshutze -4- ausführen.

– Schrauben -1- bis -3- herausdrehen.

– Muttern -1- bis -7- abschrauben.

– Luftführungshutze -8- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Dichtung -9- auf Beschädigung prüfen.

– Muttern in Anzugsreihenfolge -1- bis -7- festziehen.

– Schrauben in Anzugsreihenfolge -1- bis -3- festziehen.

– Hochvoltleitung -7- durch Öffnung Luftführungshutze -4- führen, dabei auf korrekte Verlegung achten.

– Verrastungen -6- Tülle -5- einclipsen.

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts

♦ → Rep.-Gr.87; Montageübersicht - Heiz- und Klimagerät

Hochvoltheizung (PTC) ZX17 aus- und einbauen

– Abdeckung Tunnelstütze ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Schalttafel; Abdeckung Tunnelstütze aus- und einbauen.

Linkslenker:

– Fußraumausströmer Beifahrerseite ausbauen → Rep.-Gr.87; Fußraumausströmer Beifahrerseite aus- und einbauen.

– Schalttafelabdeckung Beifahrerseite ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68; Ablagen/Abdeckungen; Schalttafelabdeckung Beifahrerseite aus- und einbauen.

– Gaspedal ausbauen → Motor; Rep.-Gr.93; Gasbetätigung; Gaspedalmodul GX2 aus- und einbauen.

Fortsetzung für alle Fahrzeuge

Rechtslenker:

– Fußraumausströmer Fahrerseite ausbauen → Rep.-Gr.87; Fußraumausströmer Fahrerseite aus- und einbauen.

– Fußstütze ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Verkleidungen Innenraum; Fußstütze aus- und einbauen.

Fortsetzung für alle Fahrzeuge

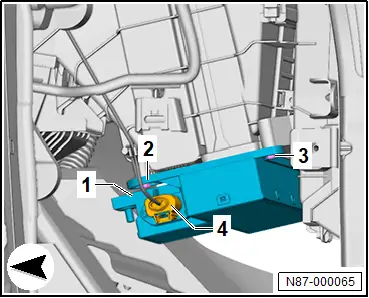

– Elektrische Steckverbindung -4- trennen.

– Schrauben -2- und -3- von Hochvoltheizung (PTC) -ZX17- -1- herausdrehen.

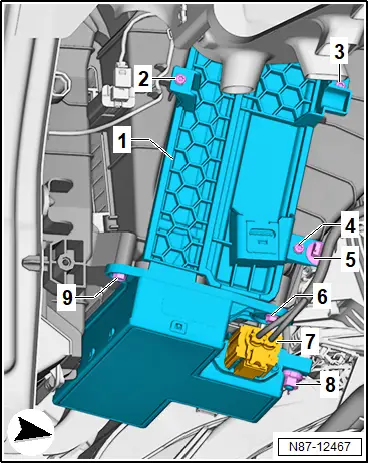

– Elektrische Steckverbindung -7- trennen und Halteclip -5- lösen.

– Mutter -8- abschrauben.

– Potenzialausgleichsleitung abnehmen.

– Schrauben -2-, -3-, -4-, -6- und -9- von Abdeckung Heizkondensator -1- und Hochvoltheizung (PTC) -ZX17- herausdrehen.

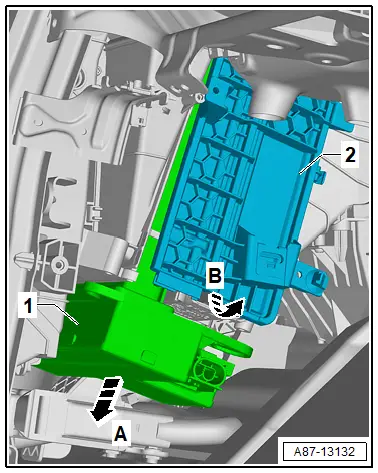

– Hochvoltheizung (PTC) -ZX17- -1- so weit wie möglich nach unten aus Heiz- und Klimagerät ziehen -Pfeilrichtung A-.

– Abdeckung Heizkondensator -2- in -Pfeilrichtung B- lösen und aus oberer Halterung seitlich herausnehmen.

– Verriegelung -1- am Heiz- und Klimagerät wegbrechen.

– Bodenbelag so weit wie möglich herunter drücken.

– Hochvoltheizung (PTC) -ZX17- -2- in -Pfeilrichtung- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Kontaktflächen müssen sauber, rost- und fettfrei sein.

– Anschraubpunkte der Potenzialausgleichsleitung prüfen und bei Verschmutzung reinigen → Elektrische Anlage; Rep.-Gr.97; Kontaktflächen reinigen.

– Potenzialausgleichsleitung aufstecken.

– Mutter -8- festziehen.

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Heiz- und Klimagerät

♦ → Rep.-Gr.87; Montageübersicht - Luftführung und Luftverteilung im Fahrgastraum
