Maximalen Lenkeinschlag prüfen

Maximalen Lenkeinschlag prüfen

Maximale Lenkeinschlag wird mithilfe des Achsmessgeräts ermittelt.

Bedingung

● Wenn der Wert für den maximalen Lenkeinschlag außerhalb der Toleranz liegt oder das Lenkrad schief steht, muss Folgendes beachtet werden

– Lenkungs- und Radaufhängungsbauteile auf Beschädigungen oder Verformungen prüfen.

– Symmetrie der Spurstangen prüfen.

– Beschädigte Bauteile ersetzen.

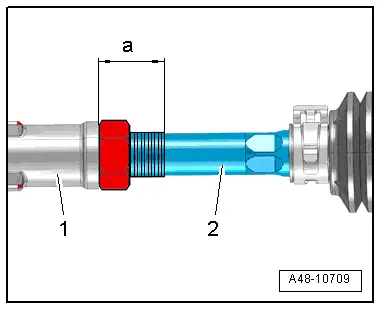

– Maß -a- an beiden Spurstangenköpfen messen. Spurstangenköpfe auf das gleiche Maß einstellen.

Bedingung

● Maß -a- muss am rechten und linken Spurstangenkopf gleich sein

● Maximal zulässige Toleranz zwischen links und rechts darf < 2,5 mm sein

– Bei der Rückführung der Lenkung in die Mittelstellung, Lenkrad mit gleichmäßigen Bewegungen auspendeln lassen.

Messvorbereitungen

Messvorbereitungen

♦ Eine korrekte Spureinstellung ist nur mit Felgenschlagkompensation möglich

♦ Vorhandener Seitenschlag der Felgen muss ausgeglichen (kompensiert) werden, sonst wird das Messergebnis verfälscht

♦ Durch zulässigen Axialschlag der Felgen kann die Spurtoleranz bereits überschritten werden. Eine korrekte Spureinstellung ist dann nur mit Felgenschlagkompensation möglich

♦ Hinweise des Achsmessgeräte-Herstellers beachten.

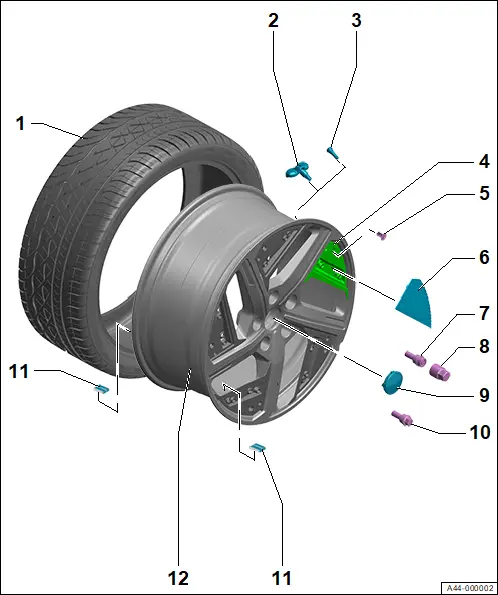

Montageübersicht - Rad

Montageübersicht - Rad

Die Übersicht ist beispielhaft für eine Aluminiumfelge dargestellt

1 - Reifen

❏ → Rep.-Gr. 44 ; Rad ab- und anbauen

❏ → Allgemeine Informationen, Räder, Reifen; Rep.-Gr. 44 ; Reifen

❏ → Allgemeine Informationen, Räder, Reifen; Rep.-Gr. 44 ; Reifenschäden und Reifenverschleiß

❏ → Allgemeine Informationen, Räder, Reifen; Rep.-Gr. 44 ; Laufunruhe und Fahrverhaltensmängel durch Räder / Reifen

❏ → Allgemeine Informationen, Räder, Reifen; Rep.-Gr. 44 ; Reifenmontage

2 - Sensor für Reifendruck

3 - Ventil

❏ → Allgemeine Informationen, Räder, Reifen; Rep.-Gr. 44 ; Reifenmontage; Ventil aus- und einbauen

4 - Träger

❏ ausstattungs-/baustandsabhängig

5 - Schraube

❏ ausstattungs-/baustandsabhängig

6 - Zierelement

❏ ausstattungs-/baustandsabhängig

7 - Diebstahlhemmende Radschraube

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 44 ; Diebstahlhemmende Radschrauben bei Stahlrädern positionieren

❏ 120 Nm

8 - Adapter für diebstahlhemmende Radschraube

❏ → Allgemeine Informationen, Räder, Reifen; Rep.-Gr. 44 ; Radschrauben / Radmuttern; Mastersätze für diebstahlhemmende Radschrauben

9 - Radzierdeckel

❏ → Allgemeine Informationen - Räder, Reifen; Rep.-Gr. 44 ; Reifenmontage; Radzierdeckel für Leichtmetallräder aus- und einbauen

10 - Radschraube

❏ 4 Stück oder 5 Stück

❏ → Allgemeine Informationen, Räder, Reifen; Rep.-Gr. 44 ; Radschrauben / Radmuttern; Varianten

❏ 120 Nm

11 - Klebeauswuchtgewichte

❏ → Allgemeine Informationen, Räder, Reifen; Rep.-Gr. 44 ; Reifenmontage; Rad auswuchten

12 - Felge

❏ → Allgemeine Informationen, Räder, Reifen; Rep.-Gr. 44 ; Felgen

❏ → Allgemeine Informationen, Räder, Reifen; Rep.-Gr. 44 ; Laufunruhe und Fahrverhaltensmängel durch Räder / Reifen; Höhenschlag und Seitenschlag an der Felge prüfen
