Mischventil für Batterievorwärmung der Hochvoltbatterie V683 aus- und einbauen, Allradantrieb

Mischventil für Batterievorwärmung der Hochvoltbatterie V683 aus- und einbauen, Allradantrieb

Ausbauen

Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 - wird nachfolgend Mischventil genannt.

– Unterbodenverkleidung vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Unterbodenverkleidung; Unterbodenverkleidung vorn aus- und einbauen .

– → Rep.-Gr. 19 ; Kühlmittel ablassen .

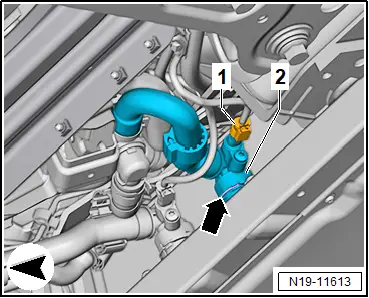

– Elektrische Steckverbindung -1- trennen.

– Sicherungsklammer -Pfeil- herausziehen, Steckkupplung -2- abziehen.

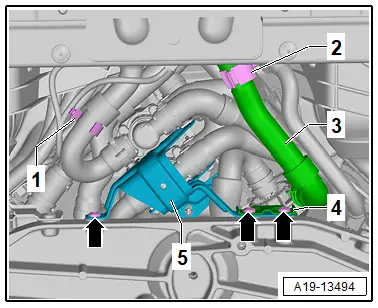

– Kabelhalter -1- abbauen.

– Schlauchhalter -2- öffnen, Kühlmittelschlauch -3- freilegen.

– Schrauben -Pfeile- herausdrehen.

– Halter für Kühlmittelpumpe -4- nach oben drücken.

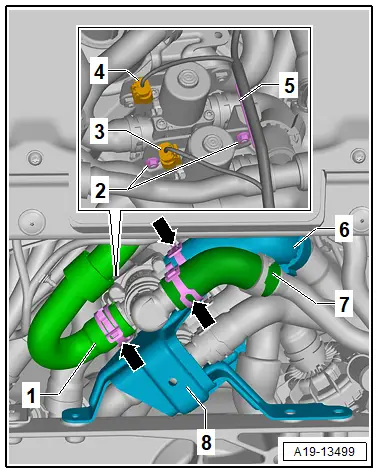

– Elektrische Steckverbindung -1- abziehen.

– Sicherungsklammer -Pfeil- herausziehen, Steckkupplung -2- abziehen.

– Schlauchschellen -Pfeile- öffnen und Kühlmittelschläuche -1- , -6- und -7- abziehen.

– Halter für Mischventile -8- nach unten ziehen und elektrische Steckverbindung -3- trennen.

– Elektrische Leitung -5- am Halter ausclipsen.

– Muttern -2- abschrauben und Mischventil abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Einbaumarkierungen auf dem Mischventil und den Kühlmittelschläuchen beachten.

– → Rep.-Gr. 19 ; Kühlsystem befüllen .

Anzugsdrehmomente

♦ → Rep.-Gr. 19 ; Montageübersicht - Kühlmittelventile

♦ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Unterbodenverkleidung; Montageübersicht - Unterbodenverkleidungen

Mischventil 2 für Batterievorwärmung der Hochvoltbatterie V696 aus- und einbauen

Mischventil 2 für Batterievorwärmung der Hochvoltbatterie V696 aus- und einbauen

Mischventil 2 für Batterievorwärmung der Hochvoltbatterie - V696 - wird nachfolgend Mischventil genannt.

Ausbauen

– Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 - ausbauen → Rep.-Gr. 19 ; Mischventil für Batterievorwärmung der Hochvoltbatterie V683 aus- und einbauen .

– Halter -8- nach unten ziehen und elektrische Steckverbindung -4- trennen.

– Schelle -3- lösen und Kühlmittelschlauch -4- abziehen.

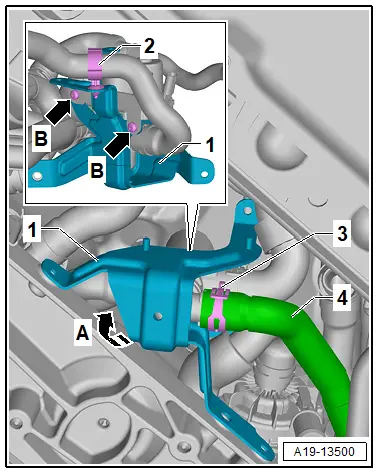

– Halter -1- in -Pfeilrichtung A- schwenken, Schlauchhalter -2- öffnen und Kühlmittelschlauch freilegen.

– Schrauben -Pfeile B- herausdrehen und Halter -1- abnehmen.

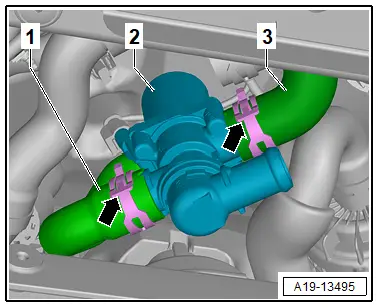

– Schellen -Pfeile- lösen und Kühlmittelschläuche -1- und -3- abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Einbaumarkierungen auf Mischventil und Kühlmittelschläuchen beachten.

– → Rep.-Gr. 19 ; Kühlsystem befüllen .

Anzugsdrehmomente

♦ → Rep.-Gr. 19 ; Montageübersicht - Kühlmittelventile

Temperaturfühler G18 aus- und einbauen

Temperaturfühler G18 aus- und einbauen

Ausbauen

– → Rep.-Gr. 19 ; Kühlmittel ablassen

– Rad hinten rechts abbauen → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 44 ; Räder, Reifen; Rad ab- und anbauen .

Gesteckter Kühlmitteltemperaturgeber:

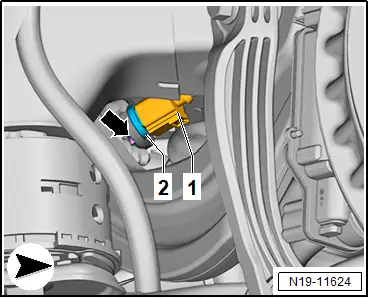

– Elektrische Steckverbindung -1- trennen.

– Halteklammer -Pfeil- herausziehen und Temperaturfühler - G18 - -2- ausbauen.

Fortsetzung für alle Fahrzeuge

Geschraubter Kühlmitteltemperaturgeber:

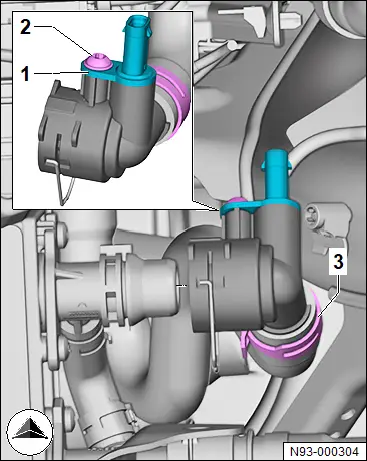

– Elektrische Steckverbindung trennen.

– Schraube -2- herausdrehen und Temperaturfühler - G18 - -1- herausziehen.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– O-Ring für Temperaturfühler ersetzen.

– → Rep.-Gr. 19 ; Kühlsystem befüllen .

Anzugsdrehmomente

♦ → Rep.-Gr. 19 ; Montageübersicht - Kühlmitteltemperaturgeber

♦ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 44 ; Räder, Reifen; Montageübersicht - Rad
