Volkswagen ID.3: Mittenausströmer aus- und einbauen. Abdeckung für Schalttafel/Frontscheibenprojektion (Head-up-Display) aus- und einbauen. Abdeckung Tunnelstütze aus- und einbauen

Mittenausströmer aus- und einbauen

Mittenausströmer aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Haken - T10538 -

Ausbauen

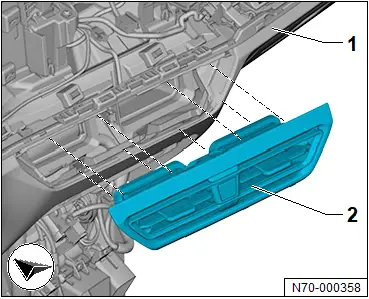

– Haken - T10538 - in rechten, geöffneten Mittenausströmer -2- einführen und am oberen Rand einhaken.

– Mittenausströmer -2- mit leichtem Zug aus Schalttafel -1- lösen.

– Arbeitsschritt auf der linken Seite wiederholen.

– Elektrische Steckverbindung trennen.

Einbauen

Der weitere Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Mittenausströmer bis zum hörbaren Einrasten aufstecken.

Abdeckung für Schalttafel/Frontscheibenprojektion (Head-up-Display) aus- und einbauen

Abdeckung für Schalttafel/Frontscheibenprojektion (Head-up-Display) aus- und einbauen

Ausbauen

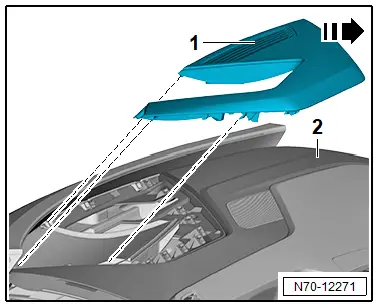

– Abdeckung für Schalttafel/Frontscheibenprojektion (Head-up-Display) -1- mit handelsüblichem Kunststoffkeil von Schalttafel -2- in -Pfeilrichtung- abclipsen .

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Abdeckung Tunnelstütze aus- und einbauen

Abdeckung Tunnelstütze aus- und einbauen

Ausbauen

– Mittelkonsole ausbauen → Rep.-Gr. 68 ; Mittelkonsole aus- und einbauen .

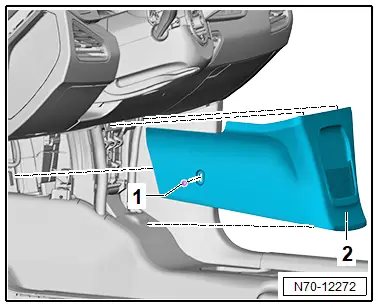

– Schraube -1- auf beiden Seiten der Abdeckung Tunnelstütze -2- herausdrehen.

– Abdeckung Tunnelstütze -2- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 70 ; Montageübersicht - Schalttafel
