Volkswagen ID.3: Schalttafelausströmer außen aus- und einbauen. Montageübersicht - Querträger für Schalttafel. Querträger für Schalttafel aus- und einbauen

Schalttafelausströmer außen aus- und einbauen

Schalttafelausströmer außen aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Keil - T10383/1 -

Ausbauen

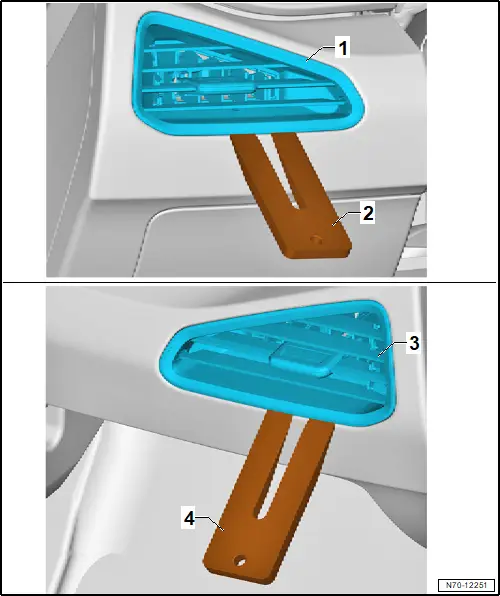

– Schalttafelausströmer außen links -1- oben und unten mit Keil - T10383/1 - -2- abclipsen.

– Schalttafelausströmer außen rechts -3- oben und unten mit Keil - T10383/1 - -4- abclipsen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

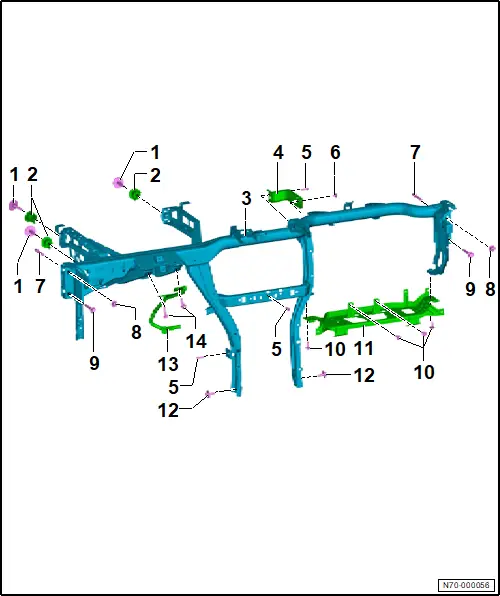

Montageübersicht - Querträger für Schalttafel

Montageübersicht - Querträger für Schalttafel

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Schraube

❏ 3 Stück

❏ 20 Nm

2 - Verstellelement

❏ 3 Stück

3 - Querträger für Schalttafel

❏ → Rep.-Gr. 70 ; Querträger für Schalttafel aus- und einbauen

4 - Halter

5 - Schraube

❏ 4 Nm

6 - Schraube

❏ 10 Nm

7 - Stiftschraube

❏ 2 Stück

❏ 20 Nm

8 - Mutter

❏ 2 Stück

❏ 20 Nm

9 - Schraube

❏ 2 Stück

❏ 20 Nm

10 - Schraube

❏ 4 Stück

❏ 4,5 Nm

11 - Strebe

12 - Schraube

❏ 2 Stück

❏ 20 Nm

13 - Crashstrebe

❏ → Rep.-Gr. 70 ; Crashstrebe aus- und einbauen

14 - Schraube

❏ Anzugsdrehmoment → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 48 ; Lenksäule; Montageübersicht - Lenksäule

Querträger für Schalttafel aus- und einbauen

Querträger für Schalttafel aus- und einbauen

Der Aus- und Einbau ist beispielhaft für einen Linkslenker beschrieben.

– Stirnwand ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 50 ; Stirnwand; Stirnwand aus- und einbauen .

– Batterie A ausbauen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie A aus- und einbauen

– Scheibenwischermotor - V - ausbauen → Elektrische Anlage; Rep.-Gr. 92 ; Frontscheibenwischanlage; ScheibenwischermotorV aus- und einbauen .

– Luftführungskanal für Schalttafel vorn ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Luftführung; Luftführungskanal für Schalttafel vorn aus- und einbauen

– Bodenbelag ausbauen → Rep.-Gr. 70 ; Bodenbelag aus- und einbauen

– Luftführung für Luftausströmer Defrostfunktion ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Luftführung; Luftführung für Luftausströmer Defrostfunktion aus- und einbauen

– Fußraumausströmer Beifahrerseite ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Luftführung; Fußraumausströmer Beifahrerseite aus- und einbauen .

– Luftführung für Schalttafelausströmer Mitte ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Luftführung; Luftführung für Schalttafelausströmer Mitte aus- und einbauen

– Fußraumausströmer hinten ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Luftführung; Fußraumausströmer hinten aus- und einbauen

– Fußraumausströmer Fahrerseite ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Luftführung; Fußraumausströmer Fahrerseite aus- und einbauen .

– Interface für Zugang und Startsystem - J965 - ausbauen → Elektrische Anlage; Rep.-Gr. 94 ; Zugangs- und Startberechtigung; Interface für Zugang und StartsystemJ965 aus- und einbauen .

– Sicherungshalter C - SC - ausbauen → Elektrische Anlage; Rep.-Gr. 97 ; Relaisträger, Sicherungsträger, E-Boxen; Sicherungshalter C SC aus- und einbauen .

– Bordnetzsteuergerät - J519 - ausbauen → Elektrische Anlage; Rep.-Gr. 97 ; Steuergeräte; BordnetzsteuergerätJ519 aus- und einbauen .

– Halter für Steuergerät für Informationselektronik 1 - J794 - ausbauen → Kommunikation; Rep.-Gr. 91 ; Bauteile/Steuergeräte; Steuergerät für Informationselektronik 1 J794; Halter für Steuergerät für Informationselektronik 1 J794 aus- und einbauen .

– Lenksäule vom Querträger für Schalttafel lösen und auf dem Unterboden ablegen → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 48 ; Lenksäule; Lenksäule aus- und einbauen .

– Die Höhen- und Seitenposition vom Querträger für Schalttafel für den Einbau kennzeichnen.

Fahrzeuge mit Head-up-Display

– Steuergerät für Frontscheibenprojektion (Head-up-Display) - J898 - ausbauen → Elektrische Anlage; Rep.-Gr. 90 ; Schalttafeleinsatz; Steuergerät für Frontscheibenprojektion (Head-up-Display) J898 aus- und einbauen .

Fortsetzung für alle Fahrzeuge

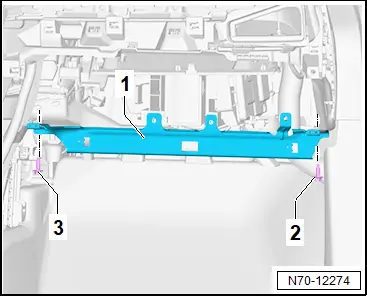

– Schrauben -2- und -3- herausdrehen.

– Strebe -1- abnehmen.

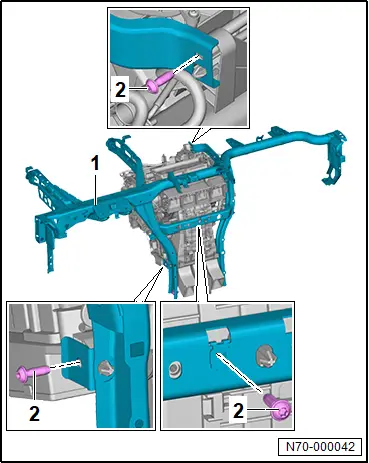

– Schrauben -2- herausdrehen.

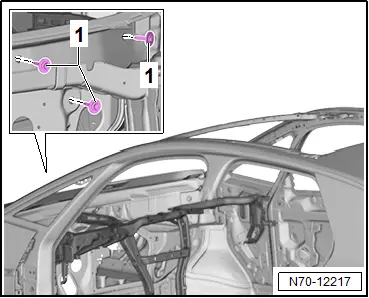

– Verschlussdeckel ausbauen und Schrauben -1- herausdrehen.

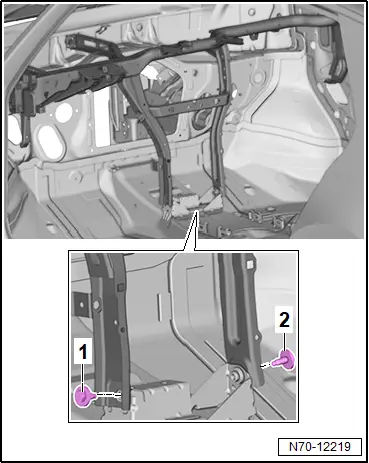

– Schrauben -1- und -2- herausdrehen.

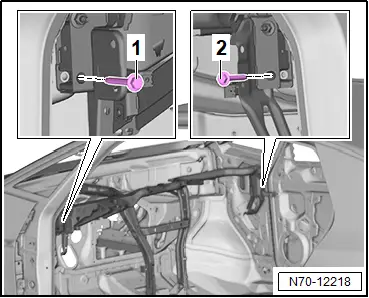

– Schrauben -1- und -2- herausdrehen.

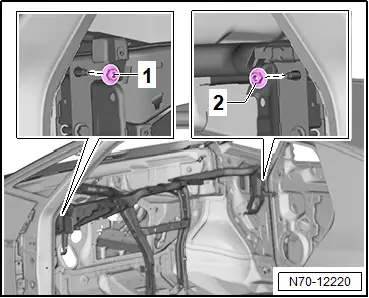

– Muttern -1- und -2- abschrauben.

– Elektrische Leitungen am Querträger für Schalttafel frei legen.

– Querträger für Schalttafel lösen und etwas nach hinten ziehen.

Für den folgenden Arbeitsablauf ist ein 2. Mechaniker notwendig.

– Querträger für Schalttafel herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 70 ; Montageübersicht - Querträger für Schalttafel
