Volkswagen ID.3: Montageübersicht - A-Säulen-Verkleidung. Montageübersicht - B-Säulen-Verkleidung. Montageübersicht - C-Säulen-Verkleidung

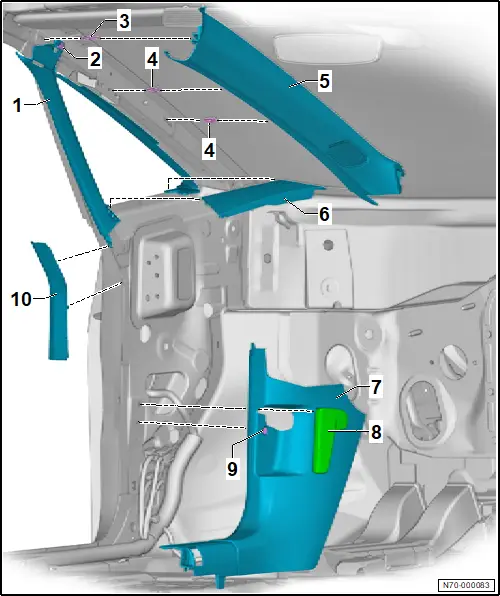

Montageübersicht - A-Säulen-Verkleidung

Montageübersicht - A-Säulen-Verkleidung

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Blende A-Säule

2 - Clip

3 - Klammer

❏ mit Wiederhaken

❏ nach Demontage ersetzen

4 - Klammer

❏ 2 Stück

5 - A-Säulen-Verkleidung oben

❏ → Rep.-Gr. 70 ; A-Säulen-Verkleidung oben aus- und einbauen

6 - Deckel

7 - A-Säulen-Verkleidung unten

❏ → Rep.-Gr. 70 ; A-Säulen-Verkleidung unten aus- und einbauen

8 - Betätigungshebel für Klappenschloss

❏ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 55 ; Frontklappe; Betätigungshebel für Klappenschloss aus- und einbauen

9 - Clip

10 - Spaltabdeckung A-Säule

❏ → Rep.-Gr. 70 ; Spaltabdeckung A-Säule aus- und einbauen

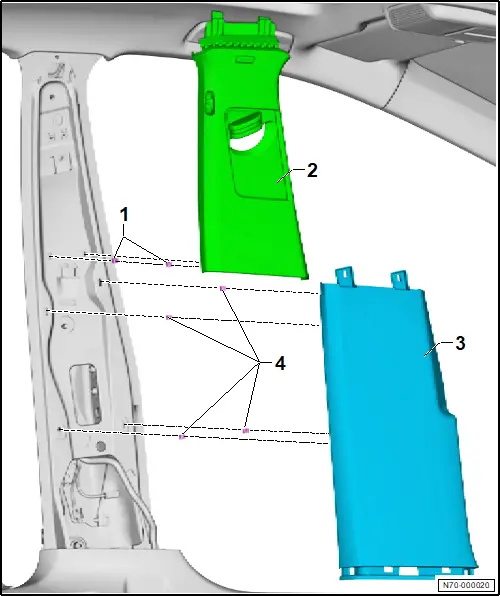

Montageübersicht - B-Säulen-Verkleidung

Montageübersicht - B-Säulen-Verkleidung

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Klammer

❏ 2 Stück

2 - B-Säulen-Verkleidung oben

❏ → Rep.-Gr. 70 ; B-Säulen-Verkleidung oben aus- und einbauen

3 - B-Säulen-Verkleidung unten

❏ → Rep.-Gr. 70 ; B-Säulen-Verkleidung unten aus- und einbauen

4 - Klammer

❏ modellabhängig

❏ 4 Stück

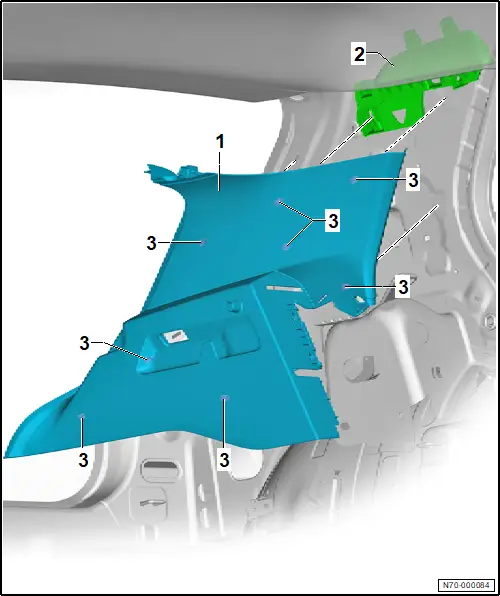

Montageübersicht - C-Säulen-Verkleidung

Montageübersicht - C-Säulen-Verkleidung

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - C-Säulen-Verkleidung

❏ → Rep.-Gr. 70 ; C-Säulen-Verkleidung aus- und einbauen

2 - Führungsteil

3 - Klammer

❏ 8 Stück
