Volkswagen ID.3: Montageübersicht - Aggregateträger. Scherenhubtisch vorbereiten. Aggregateträger mit Scherenhubtisch aufnehmen

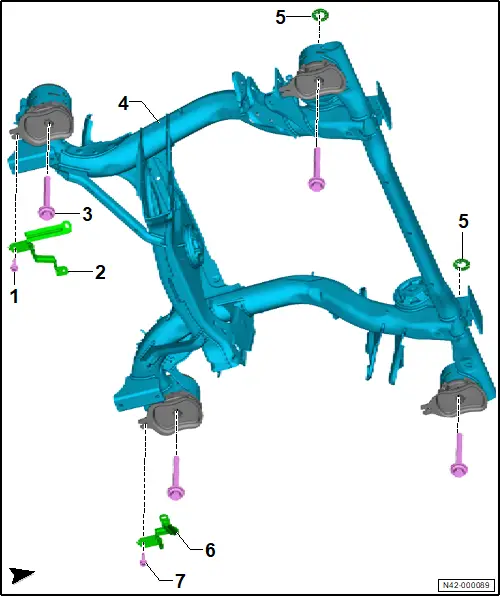

Montageübersicht - Aggregateträger

Montageübersicht - Aggregateträger

1 - Schraube

❏ M 6 x 25

❏ 8 Nm

2 - Halter

3 - Schraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ M 14 x 1,5 x 125

❏ 130 Nm +180°

4 - Aggregateträger

❏ → Rep.-Gr. 42 ; Montageübersicht - Lager für Aggregateträger

❏ → Rep.-Gr. 42 ; Aggregateträger fixieren

❏ → Rep.-Gr. 42 ; Aggregateträger mit Scherenhubtisch aufnehmen

❏ → Rep.-Gr. 42 ; Hinterachse aus- und einbauen

5 - Zwischenplatte

❏ ausstattungs-/baustandsabhängig

❏ achsweise ersetzen

❏ 2 Stück

6 - Halter

7 - Schraube

❏ M 6 x 25

❏ 8 Nm

Scherenhubtisch vorbereiten

Scherenhubtisch vorbereiten

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Aufnahme - VAS 6131/1-4 -

♦ Aufnahmekegel - VAS 6131/10-2 -

♦ Aufnahmesatz für Audi - VAS 6131/10 -

♦ Aufnahmesatz für Audi - VAS 6131/10-5 -

♦ Aufnahmesatz für Erdgastank - VAS 6131/15 -

♦ Grundsatz für Phaeton - VAS 6131/1 -

♦ Platte - VAS 6131/10-1 -

♦ Scherenhubtisch - VAS 6131B -

♦ Universalaufnahme - VAS 6131/13-2 -

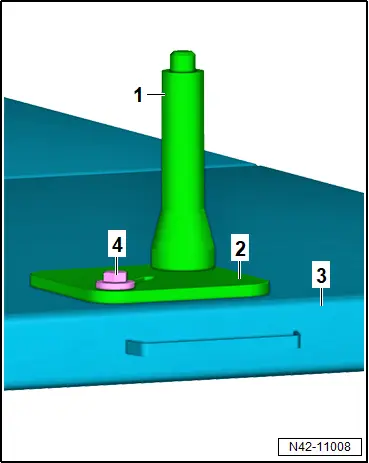

Aufnahmen 1 vorbereiten:

– Aufnahmen wie dargestellt aus folgenden Werkzeugen zusammenbauen:

1 - Aufnahme - VAS 6131/1-4 -

2 - Platte von der Aufnahme - VAS 6131/1-4 -

3 - Scherenhubtisch - VAS 6131B -

4 - Schraube M 10 x 25 Grundsatz für Phaeton - VAS 6131/1 -

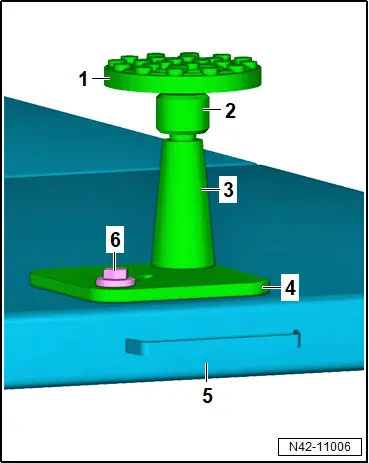

Aufnahme 2 vorbereiten:

– Aufnahme wie dargestellt aus folgenden Werkzeugen zusammenbauen:

1 - Universalaufnahme - VAS 6131/13-2 -

2 - Aufnahmesatz für Audi - VAS 6131/10-5 -

3 - Aufnahmekegel - VAS 6131/10-2 -

4 - Platte - VAS 6131/10-1 -

5 - Scherenhubtisch - VAS 6131B -

6 - Schraube M 10 x 25 Aufnahmesatz für Audi - VAS 6131/10 -

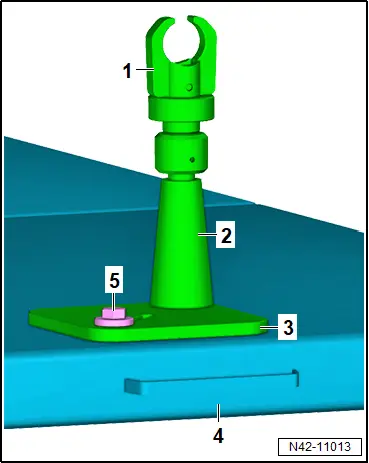

Aufnahmen 3 vorbereiten:

– Aufnahmen wie dargestellt aus folgenden Werkzeugen zusammenbauen:

1 - Aufnahmesatz für Erdgastank - VAS 6131/15 -

2 - Aufnahmekegel - VAS 6131/10-2 -

3 - Platte - VAS 6131/10-1 -

4 - Scherenhubtisch - VAS 6131B -

5 - Schraube M 10 x 25 Aufnahmesatz für Audi - VAS 6131/10 -

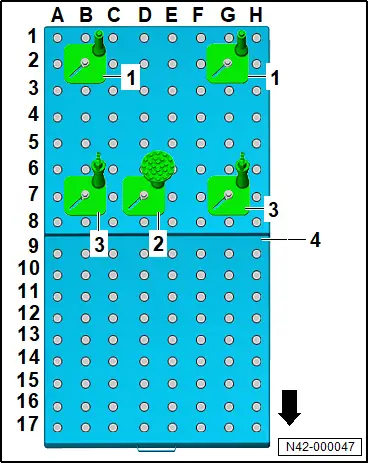

– Schrauben für Aufnahmen von Hand am Scherenhubtisch - VAS 6131B - -4- eindrehen. Scherenhubtisch - VAS 6131B - -4- waagerecht stellen.

Tipp

Aufnahmen können auch an anderen Koordinaten aufgebaut werden. Abstand der Aufnahmen zueinander muss genau wie dargestellt sein.

– Wasserwaage am Scherenhubtisch - VAS 6131B - -4- beachten.

Aggregateträger mit Scherenhubtisch aufnehmen

Aggregateträger mit Scherenhubtisch aufnehmen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Aufnahmesatz für Erdgastank - VAS 6131/15 -

♦ Scherenhubtisch - VAS 6131B -

Ausbauen

– → Rep.-Gr. 42 ; Scherenhubtisch vorbereiten .

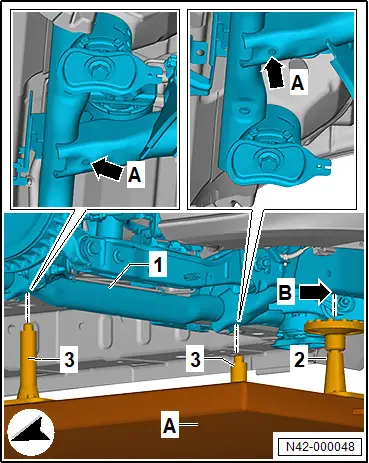

– Scherenhubtisch - VAS 6131B - -A- längs unter Fahrzeug positionieren, ausrichten und nach oben fahren.

– Aufnahme -2- hinten an Querstrebe -Pfeil B- am Aggregateträger -1- ansetzen.

– Aufnahme -2- in Höhe ausrichten und festziehen.

– Aufnahmen -3- in Höhe ausrichten.

– Scherenhubtisch - VAS 6131B - -A- weiter nach oben fahren.

– Aufnahmen -3- am Aggregateträger -1- vorn in Bohrungen -Pfeile A- ansetzen.

– Verschraubung von Aufnahmen -3- auf Scherenhubtisch - VAS 6131B - -A- mit 40 Nm festziehen.

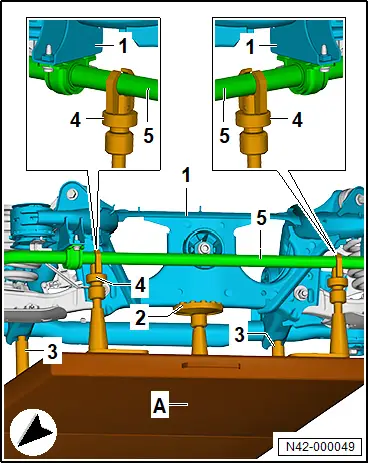

– Scherenhubtisch - VAS 6131B - -A- weiter nach oben fahren und Aggregateträger -1- abstützen.

– Aufnahmesatz für Erdgastank - VAS 6131/15 - -4- am Stabilisator -5- befestigen.

– Klemmen vom Aufnahmesatz für Erdgastank - VAS 6131/15 - -4- mit Rändelmutter verschließen.

– Verschraubung Aufnahmesatz für Erdgastank - VAS 6131/15 - -4- am Scherenhubtisch - VAS 6131B - -A- mit 40 Nm festziehen.
